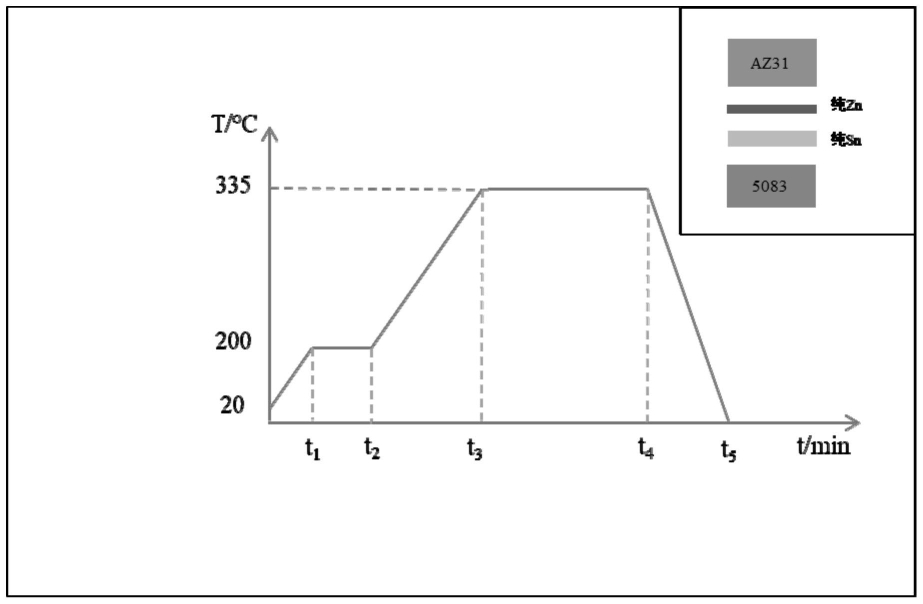

1.一种镁/镁合金与铝/铝合金的焊接方法，其特征在于，将镁合金、铝合金、纯锡和纯锌材料依次经过研磨、抛光、超声清洗后吹干，然后将上述材料依次按照镁/镁合金、纯锌、纯锡和铝/铝合金的顺序进行装配固定，然后分阶段升温进行真空扩散焊接，制得；真空扩散焊接的具体操作过程为：在真空条件下，先于200‑225℃，诱导压力为3‑6MPa的条件下保温2‑120min，然后升温至330‑338℃，于2‑6MPa压力下保温1‑4h，然后随炉冷却至150℃以下，停止抽真空即可。

2.如权利要求1所述的镁/镁合金与铝/铝合金的焊接方法，其特征在于，首次以15‑30℃/min的速度升温至200℃保温2‑120min。

3.如权利要求1所述的镁/镁合金与铝/铝合金的焊接方法，其特征在于，于200‑225℃诱导锡锌共晶反应后，以15‑30℃/min的速度升温至330‑338℃。

4.如权利要求1所述的镁/镁合金与铝/铝合金的焊接方法，其特征在于，以15℃/min的速度升温至335℃。

5.如权利要求1所述的镁/镁合金与铝/铝合金的焊接方法，其特征在于，焊接过程中焊接压力为恒压，压力保持为4MPa。

6.如权利要求1所述的镁/镁合金与铝/铝合金的焊接方法，其特征在于，所述镁合金的型号为AZ31，所述铝合金的型号为5083。
