1. BiOCl@Bi异质结的制备方法，其特征在于，包括以下步骤：（1）将Bi(NO3)3·5H2O溶解于乙二醇溶液中配置成浓度为0.1~0.2mol/L的醇溶液A；

（2）将配置好的浓度为0.1 0.2mol/L的无机氯盐加入到溶液A中，生成白色沉淀；

~

（3）将步骤（2）中生成的白色沉淀放入反应釜中，在120 160℃下水热反应10 20h，得到~ ~

BiOCl纳米薄片；

（4）将步骤（3）得到的BiOCl纳米薄片分散到乙醇溶液中，然后逐滴加入不同含量的酸性磷酸钠溶液超声分散；

（5）将步骤（4）得到的超声分散液，转移到水热反应釜中，在120 160℃下反应10 20h，~ ~

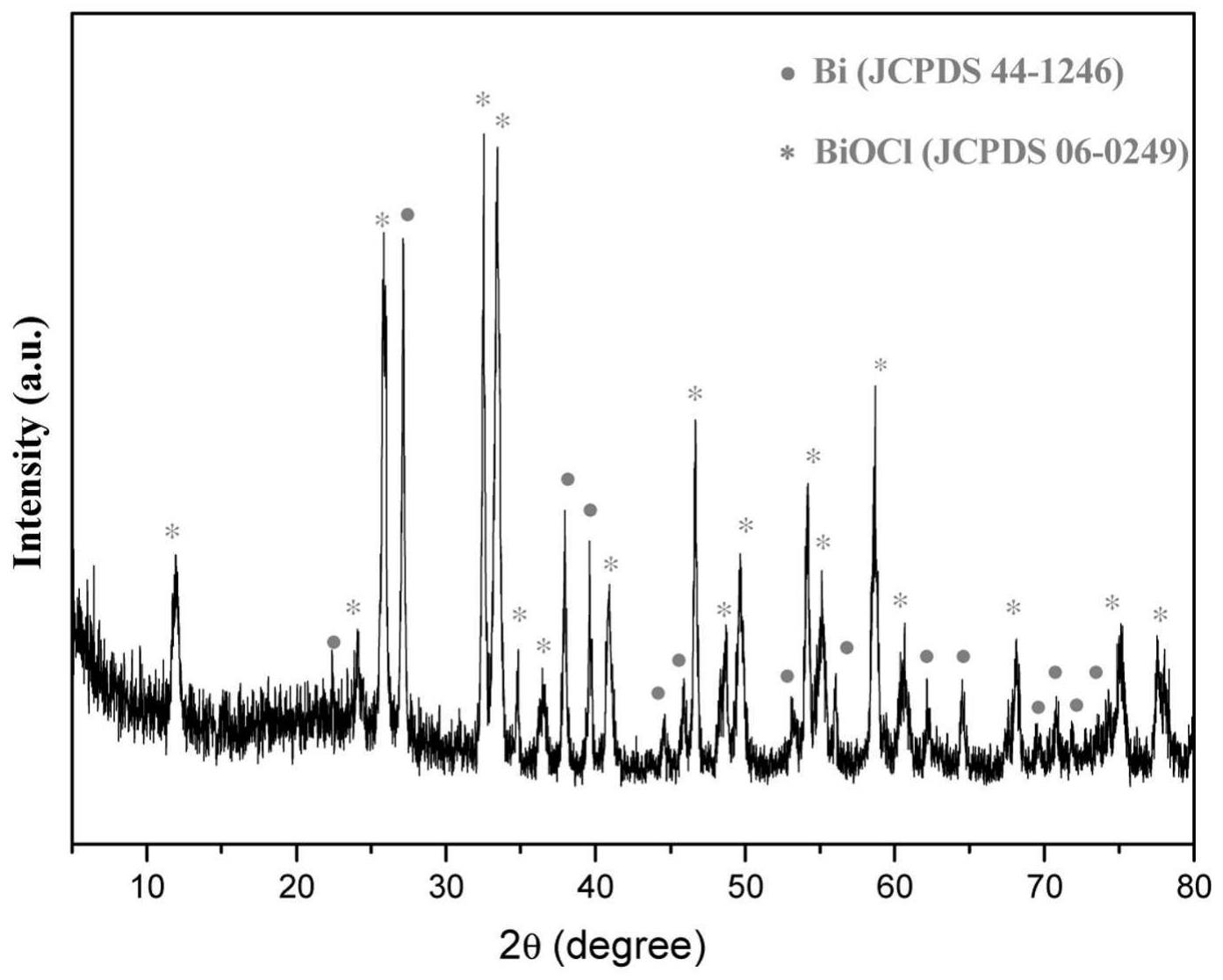

反应结束后洗涤干燥，即可得到BiOCl@Bi异质结复合材料。

2.根据权利要求1所述的BiOCl@Bi异质结的制备方法，其特征在于，所述无机氯盐为氯化钠、氯化铁、氯化镁，优选为氯化钠。

3.根据权利要求1所述的BiOCl@Bi异质结的制备方法，其特征在于，步骤（4）中酸性磷酸钠溶液与BiOCl的摩尔比为0.5:1 5:1。

~
