专利号: 2021111817321
申请人: 西安航空职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2023-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种风力发电机叶片检测装置法,包括底座(1),其特征在于:所述底座(1)顶部固定连接有支撑轴(5),所述支撑轴(5)外表面活动连接有外轴(3),所述外轴(3)外表面活动连接有扇叶(2),所述扇叶(2)和外轴(3)通过连接螺栓(4)固定连接。

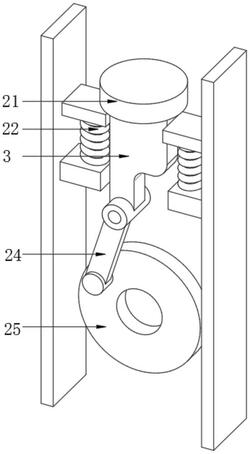

2.根据权利要求1所述的一种风力发电机叶片检测装置,其特征在于:所述扇叶(2)内部包括有移动块(21),所述移动块(21)远离连接螺栓(4)的一侧活动连接有按钮(27),所述移动块(21)远离按钮(27)的一侧固定连接有连接块(23),所述连接块(23)左右两端固定连接有拉伸弹簧(22),所述连接块(23)底部活动连接有活动杆(24),所述活动杆(24)底部活动连接有转盘(25),所述转盘(25)底部活动连接有推杆(26)。

3.根据权利要求1所述的一种风力发电机叶片检测装置,其特征在于:所述外轴(3)内包括有导杆(31),所述导杆(31)底部活动活动连接有压力杆(32),所述压力杆(32)远离导杆(31)一侧活动连接有滑动块(33),所述滑动块(33)远离外轴(3)轴心的一侧活动连接有固定杆(34)。

4.根据权利要求1所述的一种风力发电机叶片检测装置,其特征在于:所述支撑轴(5)内部包括有受力球(51),所述受力球(51)的外壁活动连接有与支撑轴(5)固定连接的弹力块(52),所述受力球(51)的外壁活动连接有与支撑轴(5)固定连接的弹力块(52),所述受力球(51)靠近弹力块(52)的一侧固定连接有顶杆(53),所述顶杆(53)远离受力球(51)的一侧固定连接有偏心杆(54),所述偏心杆(54)左右两端固定连接有复位弹簧(55),所述偏心杆(54)后端固定连接有圆球(56),所述圆球(56)外表面活动连接有支撑架(57),所述支撑架(57)后端且位于偏心杆(54)后端活动连接有压力块(58),所述压力块(58)远离偏心杆(54)的一端活动连接有压电板(59)。

5.根据权利要求1所述的一种风力发电机叶片检测装置,其特征在于:所述连接螺栓(4)远离外轴(3)的一端固定于扇叶(2)外表面固定连接,所述扇叶(2)有三个,且体积大小相同。

6.根据权利要求3所述的一种风力发电机叶片检测装置,其特征在于:所述外轴(3)内部开设有通道,所述滑动块(33)位于通道内部,所述压力杆(32)两个,分别位于导杆(31)左右两端。

7.根据权利要求4所述的一种风力发电机叶片检测装置,其特征在于:推杆(26)远离转盘(25)的一侧与导杆(31)远离压力杆(32)的一侧活动连接,所述外轴(3)内部与受力球(51)外表面活动连接,所述受力球(51)位于压电板(59)前端,所述压电板(59)内部活动连接有传感器,传感器输出端与控制器输入端电信号连接,控制器输出端与无线连接输入端电信号连接,无线连接输入端与云端系统输入端电信号连接。

8.根据权利要求4所述的一种风力发电机叶片检测装置,其特征在于:所述受力球(51)有六个,且绕支撑轴(5)轴心处平均分布,所述受力球(51)靠近圆球(56)的网距离小于压电板(59)靠近圆球(56)的距离。

9.根据权利要求1所述的一种风力发电机叶片检测装置,其特征在于,该风力发电机叶片检测方法,具体步骤如下:

S1、当小型风力发电扇叶出现覆冰现象时,且表面覆冰体积不规则的情况下,同时转速过大,此时随着扇叶(2)的转动,从而扇叶(2)内部的移动块(21)也在一起转动,此时移动块(21)在转动过程中有个远离外轴(3)的离心力使得移动块(21)移动,从而带动移动块(21)朝着按钮(27)的方向移动,进而对连接块(23)有个拉力,使得活动杆(24)内部受力拉伸,从而内部聚集弹性势能,同时随着连接块(23)跟随移动块(21)一起移动,进而通过活动杆(24)对转盘(25)有个拉力,进一步使得转盘(25)转动,随着转盘(25)的转动,从而对推杆(26)有个推力,使得推杆(26)向远离转盘(25)的方向移动;

S2、同时随着推杆(26)的移动,从而对导杆(31)有个推力,使得导杆(31)向远离推杆(26)的方向移动,进一步的对压力杆(32)也有个推力,因压力杆(32)为倾斜杆,从而在压力杆(32)移动的过程中,对滑动块(33)有个向远离压力杆(32)的推力,从而达到对力转化的效果,同时随着滑动块(33)的移动,对固定杆(34)有个拉力,因固定杆(34)与扇叶(2)的连接关系,从而使得固定杆(34)内部拉伸,同时对扇叶(2)有一部分拉力,因移动块(21)与扇叶(2)之间的连接关系,从而达到风力发电扇叶随着转动过过程中,如果因外部环境内部转速过快时,内部离心力自动转化为对扇叶的拉力,从而对离心力进行抵消,从而减小扇叶与连接处的压力的效果;

S3、同时随着移动块(21)的移动,如果在速度过快时,从而移动块(21)与按钮(27)相互连接,因风力发电本身内部产生电流,从而在移动块(21)与按钮(27)连接过程中,使得压电板(59)内部通电,同时风力发电扇叶各个扇叶因覆冰从而导致个扇叶重量不一样,同时随着转动的过程中,因扇叶之间重量不一致,从而转动时离心力出现偏差,不能相互抵消掉;

S4、从而在转动过程中,外轴(3)会对支撑轴(5)有个偏差的离心力,当外轴(3)离心力转动到支撑轴(5)上端时,此时支撑轴(5)底部受到的力为离心力抵消一部分扇叶的重力,当外轴(3)离心力转动到支撑轴(5)底部时,此时支撑轴(5)上端受到重力与离心力的结合,从而只有支撑轴(5)左右两侧的压力只有外轴(3)产生离心力时才会有,从而在外轴(3)产生离心力时,外轴(3)转动过程中会对受力球(51)有个压力,使得受力球(51)受力通过顶杆(53)对偏心杆(54)有个推力,使得偏心杆(54)受力发生偏移,从而造成偏心杆(54)偏转;
