专利号: 2021111818413
申请人: 衢州学院
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

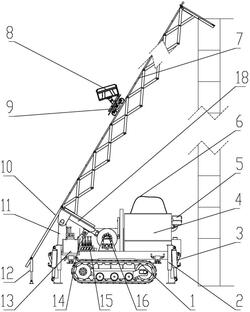

1.一种建筑物料搬运用移动升降货车,包括移动履带车(1)和牵引绳,其特征在于,所述移动履带车(1)的上侧依次设有固定座(11)、电动卷扬辊(16)和主控液压箱(4),移动履带车(1)的上侧还设有第一控制器(13)和第二控制器(15),固定座(11)上转动设置有调节座(18),调节座(18)的两侧分别设有延长板(10)和导绳滑轮,调节座(18)和移动履带车(1)之间铰接有调节液压杆(14),调节座(18)上可拆卸地设有升降架(7),升降架(7)上滑动设有送料车组件(9),送料车组件(9)上设有翻斗机构(8),牵引绳的一端连接在电动卷扬辊(16)上,牵引绳的另一端依次穿过导绳滑轮和升降架(7)并连接在送料车组件(9)上。

2.根据权利要求1所述的一种建筑物料搬运用移动升降货车,其特征在于,所述延长板(10)与调节座(18)垂直设置,延长板(10)上设有两个对称的延长槽(17),延长板(10)的下方铰接有两个对称的支撑液压杆(12),支撑液压杆(12)的下端铰接有底座。

3.根据权利要求1所述的一种建筑物料搬运用移动升降货车,其特征在于,所述移动履带车(1)的四角均设有伸缩支腿(2),伸缩支腿(2)上设有支腿液压杆(3),支腿液压杆(3)的两端分别与伸缩支腿(2)的上下两端铰接,第二控制器(15)与支腿液压杆(3)通过液压管连接。

4.根据权利要求1所述的一种建筑物料搬运用移动升降货车,其特征在于,所述主控液压箱(4)的一侧设有散热风扇(5),主控液压箱(4)的另一侧设有通气窗(19),主控液压箱(4)内部设有电控箱和蓄电池,主控液压箱(4)的顶部设有若干锁缚带(6)。

5.根据权利要求2所述的一种建筑物料搬运用移动升降货车,其特征在于,所述升降架(7)包括若干交叉杆一(40)及若干交叉杆二(41),两个交叉杆一(40)和两个交叉杆二(41)构成交叉组,交叉杆一(40)与交叉杆二(41)的中部铰接,相邻的两个交叉组的交叉杆一(40)的端部分别与交叉杆二(41)的端部铰接,交叉组上铰接有两个导轨板(38),两个导轨板(38)之间通过铰链(39)连接,导轨板(38)上均设有两个对称的导轨槽(42),导轨槽(42)与延长槽(17)位置对应、尺寸规格相同,可设置不同数量的交叉组,调节升降架(7)的长度。

6.根据权利要求5所述的一种建筑物料搬运用移动升降货车,其特征在于,所述升降架(7)还包括两个上下对称的基座(35),最上侧的交叉组的两个交叉杆二(41)的端部铰接在上侧的基座(35)上,最上侧的交叉组的两个交叉杆一(40)的端部滑动设置在上侧的基座(35)上,两个交叉杆一(40)和上侧的基座(35)之间设有升降架推杆(36),最下侧的交叉组的两个交叉杆一(40)的端部铰接在下侧的基座(35)上,最下侧的交叉组的两个交叉杆二(41)的端部滑动设置在下侧的基座(35)上,两个交叉杆二(41)和下侧的基座(35)之间设有升降架推杆(36),上侧的基座(35)上固定有若干定滑轮(37),牵引绳的另一端穿过定滑轮(37),下侧的基座(35)上固定有延伸板(43),延伸板(43)上设有两个对称的导轨槽(42)。

7.根据权利要求6所述的一种建筑物料搬运用移动升降货车,其特征在于,所述送料车组件(9)包括送料车板(30)和送料车架(34)、送料车板(30)和送料车架(34)之间设有减震器(32),送料车板(30)的下侧固定有拉索杆(31),牵引绳的另一端固定连接在拉索杆(31)中部,送料车架(34)的两侧设有若干对称的车轮(33),车轮(33)滑动设置在导轨槽(42)内部,车轮(33)的宽度与导轨槽(42)的宽度相等。

8.根据权利要求1所述的一种建筑物料搬运用移动升降货车,其特征在于,所述翻斗机构(8)包括翻斗座(20)和翻斗主体(23),翻斗座(20)可拆卸地设置在送料车板(30)上方,翻斗座(20)上固定有两个连接杆(28),连接杆(28)的端部铰接在翻斗主体(23)下方,翻斗座(20)上侧转动设有第一铰接杆(21),翻斗主体(23)下侧转动设有第二铰接杆(26),第二铰接杆(26)与第一铰接杆(21)的端部铰接,第一铰接杆(21)上铰接有翻斗电动推杆(22),翻斗电动推杆(22)的伸出端铰接在第二铰接杆(26)上。

9.根据权利要求8所述的一种建筑物料搬运用移动升降货车,其特征在于,所述翻斗主体(23)的两侧转动设有卸料门(25),翻斗主体(23)的下端铰接有四个两个对称的开门电动推杆(29),翻斗主体(23)的两侧均铰接有两个对称的铰接三角架(24),开门电动推杆(29)的伸出端铰接在对应位置的铰接三角架(24)上,卸料门(25)上铰接有两个对称的铰接连杆(27),铰接连杆(27)的端部铰接在对应位置的铰接三角架(24)上。
