专利号: 2021111829367
申请人: 天津煊宇包装制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

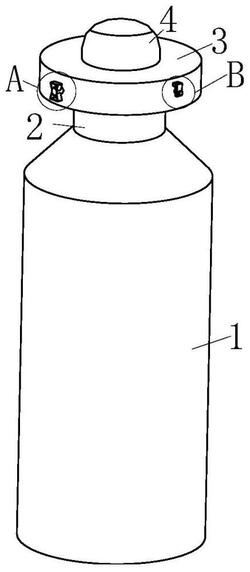

1.一种饮料塑料瓶,包括饮料瓶主体(1),其特征在于:所述饮料瓶主体(1)的上端开设有瓶口(2),所述瓶口(2)的上端设置有固定环(3),所述固定环(3)的内部活动连接有两组控流装置(5),两组所述控流装置(5)包括外环(54),所述外环(54)的内部设置有内环(55),所述外环(54)和内环(55)之间开设有卡槽(56),所述外环(54)的外侧连接有螺杆(52),所述螺杆(52)位于内环(55)一端固定连接有主动锥齿轮(57),所述主动锥齿轮(57)上啮合有从动锥齿轮(58),所述卡槽(56)的内部设置有瓶盖(4),所述瓶盖(4)的表面连接有盖锁装置(6),所述盖锁装置(6)包括横块(61),所述横块(61)的一端转动连接有竖块(62),所述固定环(3)的表面竖块(62)的后侧设置有端柱(64),所述固定环(3)的内部开设有第二环槽(8),所述固定环(3)的内部第二环槽(8)的上方开设有第一环槽(7),所述螺杆(52)、主动锥齿轮(57)和从动锥齿轮(58)均为两个;

两个所述螺杆(52)上的螺纹相反,两个所述从动锥齿轮(58)上转动连接有转轴(581),两个所述从动锥齿轮(58)上的转轴(581)之间缠绕有调味带(582),所述调味带(582)材料为纤维布,纤维布上安装有密封圈将其分成多段,每段所述调味带(582)内包覆着味道不同的香精且所述调味带(582)直径与瓶口直径相同。

2.根据权利要求1所述的一种饮料塑料瓶,其特征在于:所述外环(54)的外表面与第二环槽(8)的内壁之间为滑动连接,所述第二环槽(8)的尺寸为外环(54)的2倍。

3.根据权利要求1所述的一种饮料塑料瓶,其特征在于:所述螺杆(52)的一端贯穿于固定环(3)的表面,所述螺杆(52)、固定环(3)之间为螺纹连接,所述螺杆(52)的外侧靠近端部对称设置有拉块(51),所述拉块(51)的表面开设有开口(53)。

4.根据权利要求1所述的一种饮料塑料瓶,其特征在于:所述横块(61)的一端连接于瓶盖(4)的表面,所述横块(61)的另一端通过转轴与竖块(62)转动连接。

5.根据权利要求1所述的一种饮料塑料瓶,其特征在于:所述竖块(62)的表面开设有通孔,所述端柱(64)的尺寸与通孔相适配,所述端柱(64)的一端可拆卸连接有盖帽(63)。

6.根据权利要求1所述的一种饮料塑料瓶,其特征在于:所述瓶盖(4)为下端敞口的空心结构。

7.根据权利要求1所述的一种饮料塑料瓶,其特征在于:所述横块(61)的尺寸与第一环槽(7)相适配,所述横块(61)为塑料材质。

8.根据权利要求1所述的一种饮料塑料瓶,其特征在于:所述瓶口(2)、固定环(3)的口径尺寸相同。

9.根据权利要求1所述的一种饮料塑料瓶,其特征在于:所述盖锁装置(6)关于瓶盖(4)对称设置有两组。
