1.一种数字式雷电波形仿真装置，其特征在于包括：MCU模块：整体逻辑控制单元；

液晶屏：用于显示模拟的雷电波形；

按键模块：用于设置雷电流波形的幅度、波形；

电源电路：提供3.3V及5V工作电压；

排针：连接MCU模块的DAC，进行波形的输出；

存储器：用于存储利用MATLAB根据双指数函数关系计算生成的模拟雷电流波形数据，得到雷电波形双指数函数数据表；

DMA：DMA可以在不占用CPU的情况下进行数据从存储器到外设的搬运，DAC的作用是把数字编码转换成对应的模拟电压输出，用于模拟雷电波形的输出。

2.一种权利要求1所述的一种数字式雷电波形仿真装置的雷电波形仿真方法，其特征在于，包括以下步骤：

获取雷电流波形数据，根据使用者输入处理波形数据，在液晶屏上画出波形，DAC输出电压波。

3.根据权利要求1所述的一种数字式雷电波形仿真方法，其特征在于，包括以下步骤：获取雷电流波形数据包括以下步骤：利用MATLAB根据双指数函数关系计算生成模拟雷电流波形数据，得到雷电波形双指数函数数据表，并且转化成DAC寄存器能够使用的对应的值；

其中双指数函数关系为：

‑αt ‑βt

v＝k*(e ‑e )，其中v为输出电压，t为时间，k、α、β是影响雷电波峰值、波头时间、半峰值时间的系数，常数e。

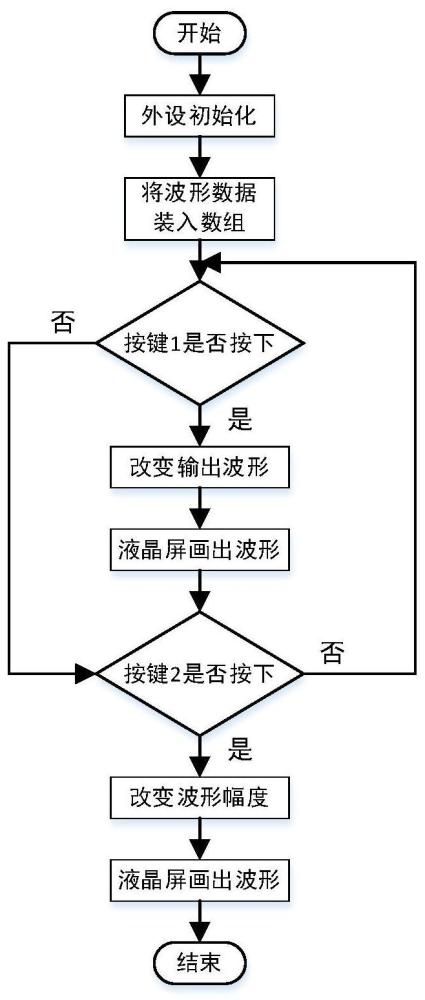

4.根据权利要求1所述的一种数字式雷电波形仿真方法，其特征在于，包括以下步骤：根据使用者输入处理波形数据包括以下步骤：通过2个按键控制电压波的类型和幅度，定义2个无符号字符型的全局变量，mode和amplitude，初始值分别为0和2；

按键1控制波形类型，8/20μs波形或10/350μs波形；

按键2控制波形幅度，即初始雷电波形数据的放大倍数，最小2倍最大20倍，使得雷电波在10kA到100kA范围内变化；

当微控制器检测到按键1被按下时，mode变量自加1，当mode的值等于2时，将mode的值置0，控制mode在0～1范围内变化，当mode的值等于0时，仿真器显示和输出8/20μs波形，当mode的值等于1时，仿真器显示和输出10/350μs波形；

检测到按键2按下后amplitude变量自加1，amplitude变量在2～20范围内变化，当amplitude自加1后值为21时，将amplitude的值设置为2，将amplitude乘以初始波形数据就能得到放大后的波形数据。

5.根据权利要求1所述的一种数字式雷电波形仿真方法，其特征在于，包括以下步骤：在液晶屏上画出波形包括以下步骤：先将波形数据，通过下式转换为液晶屏的坐标数据,再经过作图函数，便能在液晶屏上画出图形；

temparray[idx]＝y‑k*amplitude*initial_fun_data1[idx]。

其中temparray为显示数据的数组，k为缩小系数，y为液晶屏纵轴上的个像素点个数，amplitude为放大倍数，由按键2控制，initial_fun_data为8/20μs波形数据的数组，idx为数组的标号。

6.根据权利要求1所述的一种数字式雷电波形仿真方法，其特征在于，包括以下步骤：DAC输出电压波包括以下步骤：

DAC的默认设置为双通道右对齐，所以有DualFun12bit[Idx]＝(amplitude*Fun12bit1[Idx]<<16)+(amplitude*Fun12bit1[Idx])，其中DualFun12bit为输入DAC寄存器的数据的数组，Fun12bit1为8/20μs的波形数据或者10/350μs波形数据。
