专利号: 2021111957878
申请人: 浙江玖耀新能源有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 发电、变电或配电
更新日期:2024-03-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

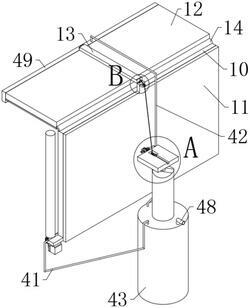

1.一种可折叠式光伏发电站,其特征在于,所述光伏发电站包括有第一光伏发电单元和第二光伏发电单元,所述第二光伏发电单元铰接在第一光伏发电单元上端,所述第一光伏发电单元转动设置在支撑单元上;

所述支撑单元上还设置有转动动力单元,所述转动动力单元为第一光伏发电单元提供转动动力;

所述第一光伏发电单元和第二光伏发电单元之间还设置有折叠单元,所述折叠单元可带动第一光伏发电单元与第二光伏发电单元相对转动,所述转动动力单元还通过传动单元为折叠单元提供折叠动力;

所述第一光伏发电单元上设置有清洁单元,所述清洁单元的清洁端与第一光伏发电单元的光伏发电板相对应;

所述第一光伏发电单元上还设置有太阳追踪控制器(5),所述太阳追踪控制器(5)的信号输出端与转动动力单元的信号输入端电性连接。

2.根据权利要求1所述的一种可折叠式光伏发电站,其特征在于,所述支撑单元包括有支撑柱(1),所述支撑柱(1)内设置有第一电机(2),所述第一电机(2)的输出端连接有转动柱(3),所述转动柱(3)可转动的贯穿支撑柱(1)并伸出支撑柱(1)上端面,所述转动柱(3)的支撑柱(1)伸出段上设置有支撑板(4);

所述支撑板(4)侧壁设置有转动动力单元,所述支撑板(4)上还转动设置有第一光伏发电单元。

3.根据权利要求2所述的一种可折叠式光伏发电站,其特征在于,所述转动动力单元包括有第二电机(6),所述第二电机(6)设置在支撑板(4)侧壁,所述第二电机(6)的输出轴上设置有第一齿轮(7),所述第一齿轮(7)与第二齿轮(8)啮合,所述第二齿轮(8)设置在传动轴(9)上,所述传动轴(9)转动设置在支撑板(4)上,所述太阳追踪控制器(5)的信号输出端与第二电机(6)的信号输入端电性连接。

4.根据权利要求3所述的一种可折叠式光伏发电站,其特征在于,所述第一光伏发电单元包括第一太阳能发电板(10),所述第一太阳能发电板(10)后壁连接在安装背板(11)上,所述安装背板(11)连接在传动轴(9)上,所述安装背板(11)远离第一太阳能发电板(10)的侧壁可与支撑板(4)上端面相贴合,所述安装背板(11)侧壁设置有太阳追踪控制器(5);

所述安装背板(11)上端面转动连接有第二光伏发电单元;

所述安装背板(11)下端面设置有清洁单元。

5.根据权利要求4所述的一种可折叠式光伏发电站,其特征在于,所述第二光伏发电单元包括有第二太阳能发电板(12),所述第二太阳能发电板(12)位于第一太阳能发电板(10)上方,所述第二太阳能发电板(12)连接在支撑块(13)上;

所述支撑块(13)转动连接在安装背板(11)上端面,所述第一太阳能发电板(10)与第二太阳能发电板(12)之间连接有可伸缩的防水布(14)。

6.根据权利要求5所述的一种可折叠式光伏发电站,其特征在于,所述折叠单元包括有皮带(15)、转动轴(16)、第一凹槽(17)、第二凹槽(18)、第一通孔(19)、收线盘(20)、钢丝(21)、导向滑轮(22)、凸台(23)、第二通孔(24)、转轴(25)、滑块(26)、弧形滑槽(27)、弧形导向杆(28)、第一弹簧(29);

所述支撑板(4)上端面开设有第一凹槽(17),所述第一凹槽(17)内转动设置有转动轴(16),所述转动轴(16)的轴线与传动轴(9)的轴线相平行,所述第一凹槽(17)靠近第二电机(6)的侧壁开设有贯穿第一凹槽(17)侧壁与支撑板(4)侧壁的第一通孔(19),所述皮带(15)穿过第一通孔(19)并连接第二电机(6)的输出轴与转动轴(16)进行传动;

所述安装背板(11)上部转动设置有导向滑轮(22),所述导向滑轮(22)的轴线与转动轴(16)的轴线相平行,所述转动轴(16)上设置有收线盘(20),所述收线盘(20)上连接钢丝(21)一端,所述钢丝(21)另一端绕过导向滑轮(22)连接在支撑块(13)上;

所述第一太阳能发电板(10)与水平面相垂直时,所述第二太阳能发电板(12)与第一太阳能发电板(10)之间呈角度a,所述0

所述支撑板(4)上端面还开设有第二凹槽(18),所述第二凹槽(18)一端连通第一凹槽(17),所述第二凹槽(18)另一端连通支撑板(4)远离第二电机(6)的侧壁,所述第二凹槽(18)的可与钢丝(21)相对应;

所述安装背板(11)上端面设置有凸台(23),所述凸台(23)上开设有第二通孔(24),所述支撑块(13)靠近安装背板(11)的侧壁设置有转轴(25),所述转轴(25)转动连接在第二通孔(24)内,所述转轴(25)的轴线与传动轴(9)的轴线相平行;

所述转轴(25)上设置有滑块(26),所述滑块(26)滑动设置在弧形滑槽(27)内,所述弧形滑槽(27)开设在第二通孔(24)内,所述弧形滑槽(27)的轴线与第二通孔(24)的轴线相重合,所述弧形滑槽(27)内设置有弧形导向杆(28),所述滑块(26)可滑动的套设在弧形导向杆(28)上,所述弧形导向杆(28)上套有第一弹簧(29),所述第一弹簧(29)连接滑块(26)和弧形滑槽(27)。

7.根据权利要求5所述的一种可折叠式光伏发电站,其特征在于,所述清洁单元包括有第三电机(30)、第三齿轮(31)、齿条(32)、第四齿轮(33)、第五齿轮(34)、清洗辊(35)、滑动块(36)、安装板(37)、转动杆(38)、第二弹簧(39)、雨水收集槽(40)、第一水管(41)、第二水管(42)、集水桶(43)、轴承(44)、导向杆(45)、安装柱(46)、万向滚珠(47)、进水管(48)、安装块(49)、清洁喷头(50)、第四电机(51)、过滤网(52)、齿圈(53)、第一导向斜面(54)、第二导向斜面(55)、滑槽(56)、第三弹簧(57);

所述雨水收集槽(40)位于第一太阳能发电板(10)下方并连接在安装背板(11)下端面,所述雨水收集槽(40)一端沿第一太阳能发电板(10)的长度方向伸出第一太阳能发电板(10),所述雨水收集槽(40)另一端开口并与外界连通,所述支撑柱(1)外壁设置有集水桶(43),所述雨水收集槽(40)与集水桶(43)之间通过第一水管(41)连通,所述雨水收集槽(40)内第一水管(41)的入口处设置有过滤网(52),所述雨水收集槽(40)底端面滑动连接有齿条(32),所述齿条(32)的导向方向沿第一太阳能发电板(10)的长度方向,所述齿条(32)与第三齿轮(31)啮合,所述第三齿轮(31)连接在轴承(44)的外圈上,所述轴承(44)的内圈连接在安装板(37)上;

所述第三齿轮(31)内设置有齿圈(53),所述齿圈(53)内有第四齿轮(33),所述第四齿轮(33)的轴线与齿圈(53)的轴线相重合,所述齿圈(53)与第四齿轮(33)之间有第五齿轮(34),所述第五齿轮(34)与齿圈(53)和第四齿轮(33)均啮合,所述第五齿轮(34)转动连接在转动杆(38)上,所述转动杆(38)连接在安装板(37)上,所述第四齿轮(33)一侧壁连接在第三电机(30)的输出轴上,所述第三电机(30)设置在安装板(37)前壁上,所述第四齿轮(33)另一侧壁通过连接件连接有清洗辊(35),所述清洗辊(35)位于雨水收集槽(40)上方,所述清洗辊(35)可与第一太阳能发电板(10)相对应,所述安装板(37)远离第三电机(30)的侧壁设置有导向杆(45),所述导向杆(45)可滑动的伸入滑动块(36)内,所述滑动块(36)滑动连接在雨水收集槽(40)上,所述滑动块(36)的滑动方向与齿条(32)的导向方向相平行,所述滑动块(36)与安装板(37)之间的导向杆(45)上套有第二弹簧(39),所述第二弹簧(39)连接滑动块(36)与安装板(37),所述导向杆(45)的轴线与第一太阳能发电板(10)前壁所在平面相垂直;

所述雨水收集槽(40)底端面开设有滑槽(56),所述滑槽(56)的导向方向与导向杆(45)的轴线方向相平行,所述齿条(32)滑动设置在滑槽(56)内,所述滑槽(56)内有第三弹簧(57),所述第三弹簧(57)一端连接滑槽(56),所述第三弹簧(57)另一端连接齿条(32);

所述转动柱(3)的支撑柱(1)伸出段通过铰链可转动的铰接在支撑板(4)底端面,所述铰链的转动轴线与传动轴(9)的轴线呈锐角,所述支撑板(4)底端面还连接有安装柱(46),所述安装柱(46)远离支撑板(4)一端设置有万向滚珠(47),所述万向滚珠(47)与支撑柱(1)上端面相接触,所述支撑柱(1)上端面还设置有第一导向斜面(54)和第二导向斜面(55),所述第一导向斜面(54)和第二导向斜面(55)相对于转动柱(3)中心对称,所述万向滚珠(47)还可与第一导向斜面(54)或第二导向斜面(55)相接触,所述安装柱(46)的轴线与转动柱(3)的轴线所在平面与铰链的转动轴线相垂直;

所述支撑块(13)远离安装背板(11)的端面设置有第四电机(51),所述第四电机(51)的输出轴上连接有安装块(49),所述第四电机(51)的输出轴的轴线与支撑块(13)的转动轴线相平行,所述安装块(49)远离支撑块(13)一端伸出第二太阳能发电板(12),所述安装块(49)的第二太阳能发电板(12)伸出段垂直的设置有若干清洁喷头(50),若干所述清洁喷头(50)均连通第二水管(42)一端,所述第二水管(42)另一端连通集水桶(43)内,所述集水桶(43)上还设置有进水管(48);

所述清洗辊(35)可脱离第一太阳能发电板(10);

所述清洗辊(35)脱离第一太阳能发电板(10)时,所述清洗辊(35)的轴线与第一太阳能发电板(10)的前壁所在平面的最小距离为m,所述清洗辊(35)的半径为n,所述m

所述齿条(32)沿滑槽(56)的最大滑动距离为t,所述t≥n‑m。
