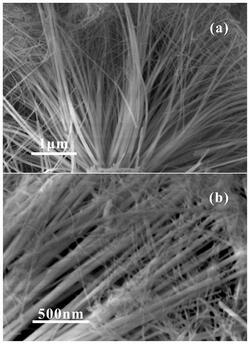

1.一种碳酸氧铋/碳酸氧镝/氧化铋复合纳米线电极材料，其特征在于，所述碳酸氧铋/碳酸氧镝/氧化铋复合纳米线由四方Bi2O2CO3、六方Dy2O2CO3和三斜Bi2O3晶相构成；该复合纳米线的直径为20～100nm、长度大于5μm。

2.如权利要求1所述的碳酸氧铋/碳酸氧镝/氧化铋复合纳米线电极材料的制备方法，其特征在于包括如下步骤：将三氟甲磺酸镝、铋酸钠、十二烷基磺酸钠与水放入石英玻璃烧瓶内，采用磁力搅拌器搅拌混合均匀，再放置在油浴锅内，于温度150‑220℃、保温12‑24h，加热过程中蒸发的水通过回流装置回流至烧瓶内，冷却后离心，并用乙醇洗涤后获得了碳酸氧铋/碳酸氧镝/氧化铋复合纳米线；

所述三氟甲磺酸镝与铋酸钠的摩尔比为1:5；

所述十二烷基磺酸钠的重量占水重量的3～8％；

所述三氟甲磺酸镝、铋酸钠的总重量占水重量的1～3％；

所述三氟甲磺酸镝、铋酸钠、十二烷基磺酸钠和水总量占烧瓶的填充度为60～80％。

3.如权利要求2所述的碳酸氧铋/碳酸氧镝/氧化铋复合纳米线电极材料的制备方法，其特征在于，所述十二烷基磺酸钠的重量占水重量的3％；

所述三氟甲磺酸镝、铋酸钠的总重量占水重量的1％；

所述三氟甲磺酸镝、铋酸钠、十二烷基磺酸钠和水总量占烧瓶的填充度为60％。
