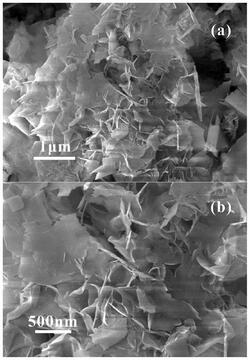

1.一种氧化镨/氧化铋/镨酸铋复合纳米片，其特征在于，所述复合纳米片由六方Pr2O3、四方Bi2O3和斜方Bi1.35Pr0.65O3晶相构成；该复合纳米片的厚度为20～100nm，整个纳米片的尺寸为250nm～2μm。

2.如权利要求1所述氧化镨/氧化铋/镨酸铋复合纳米片的合成方法，其特征在于包括如下步骤：(1)将水、硝酸镨、铋酸钠、十六烷基三甲基溴化铵依次加入石英玻璃烧瓶内，将烧瓶放入水浴锅，于温度100℃、保温12‑24h，加热过程中蒸发的水通过回流装置回流到烧瓶内，冷却后获得液态前驱物；

(2)将液态前驱物放入反应容器内，密封反应容器，于温度200‑250℃、保温24‑48h，冷却后离心，并用乙醇洗涤获得了氧化镨/氧化铋/镨酸铋复合纳米片；

所述硝酸镨与铋酸钠的摩尔比为1:1；

所述十六烷基三甲基溴化铵的重量占水重量的3～6％；

所述硝酸镨和铋酸钠的总重量占水重量的2～4％；

所述硝酸镨、铋酸钠、十六烷基三甲基溴化铵和水总量占反应容器的填充度为70～

90％。

3.如权利要求2所述氧化镨/氧化铋/镨酸铋复合纳米片的合成方法，其特征在于：所述十六烷基三甲基溴化铵的重量占水重量的3％；

所述硝酸镨和铋酸钠的总重量占水重量的2％；

所述硝酸镨、铋酸钠、十六烷基三甲基溴化铵和水总量占反应容器的填充度为70％。
