1.一种西北地区木结构古建筑原位超声阻燃保护方法，其特征在于，包括如下步骤：步骤1）对木结构古建筑表面进行清洁，去除木结构古建筑表面的浮尘及污物；

步骤2）分别配制一号调湿材料、二号阻燃材料和三号加固材料；

一号调湿材料为醋酸锌溶液，二号阻燃材料为植酸水溶液，三号加固材料为十八烷基三甲氧基硅烷乙醇水溶液；

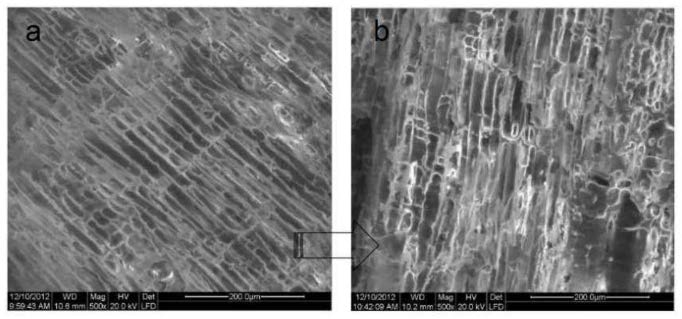

步骤3）通过超声辅助方法，依次将一号调湿材料、二号阻燃材料和三号加固材料均匀喷淋到待处理的木结构古建筑表面，使一号调湿材料、二号阻燃材料和三号加固材料依次渗入木结构古建筑表面；

步骤4）重复步骤3），之后静置，完成木结构古建筑的原位阻燃处理；

醋酸锌溶液的浓度为0.01 0.05mol/L；

~

植酸水溶液的浓度为0.05 0.15mol/L；

~

十八烷基三甲氧基硅烷乙醇水溶液中，溶质为十八烷基三甲氧基硅烷，溶剂为乙醇和去离子水的混合溶液；

十八烷基三甲氧基硅烷乙醇水溶液中，溶质的质量百分数为3% 5%。

~

2.根据权利要求1所述的西北地区木结构古建筑原位超声阻燃保护方法，其特征在于，十八烷基三甲氧基硅烷乙醇水溶液中，去离子水和乙醇混合的体积比为（7 9）ml：（1 3）ml。

~ ~

3.根据权利要求1所述的西北地区木结构古建筑原位超声阻燃保护方法，其特征在于，一号调湿材料、二号阻燃材料和三号加固材料的喷淋时，在超声波导入辅助作用下，完全渗透进入木结构古建筑终止。

4.根据权利要求1所述的西北地区木结构古建筑原位超声阻燃保护方法，其特征在于，超声辅助方法中，采用的超声波频率为0.25MHz。

5.根据权利要求1所述的西北地区木结构古建筑原位超声阻燃保护方法，其特征在于，步骤4）中，步骤3）的重复次数为3 5次；

~

静置时间为3 5天。

~
