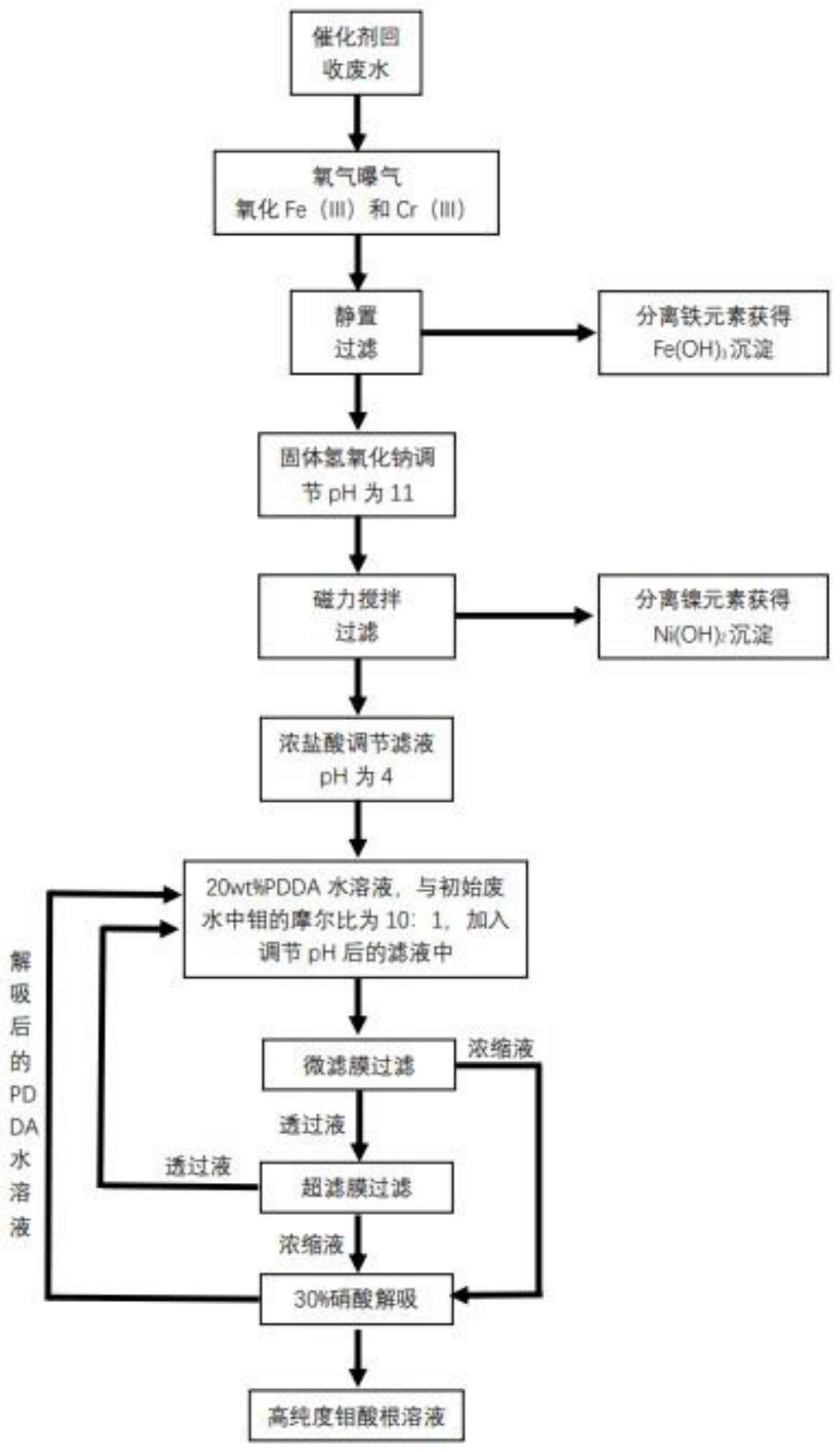

1.一种含钼废水中分离回收微量钼元素的方法,其特征在于所述方法为:(1)在含钼废水中通入氧气,曝气10~30min,静置5~30min;过滤,将所得滤液A用微滤膜A抽滤,得到滤液B;
(2)向步骤(1)中所述的滤液B中加入氢氧化锂固体、氢氧化钠固体或氢氧化钾固体调节pH至10.15,搅拌5~20min,过滤,所得滤液C用微滤膜B抽滤,得到滤液D;
(3)将步骤(2)中所述的滤液D用浓盐酸或浓硫酸调节pH至4,加入聚二烯丙基二甲基氯化铵水溶液,搅拌15~30min,得到吸附液;所述聚二烯丙基二甲基氯化铵水溶液中的聚二烯丙基二甲基氯化铵单体与步骤(1)中所述含钼废水中钼的物质的量之比为8~15:1;
(4)将步骤(3)中所述吸附液用微滤膜C加压过滤,得到浓缩液A和透过液,所得透过液用超滤膜A加压过滤,所得浓缩液B与所述浓缩液A合并,得到浓液;
(5)向步骤(4)中所述浓液中加入25~35wt%硝酸溶液解吸10~60min,超滤膜B加压过滤,(除去PDDA)获得纯钼酸根离子的溶液;所述硝酸溶液的体积与步骤(1)中所述含钼废水的体积相等。
2.如权利要求1所述的含钼废水中分离回收微量钼元素的方法,其特征在于:步骤(1)中所述含钼废水是完成烷基转移反应催化剂制备后,冲洗设备得到的废水;所述烷基转移反应催化剂按如下方法制备:薄水铝石加水捏合均匀挤条烘干,浸渍钼酸铵水溶液、氯化镍水溶液和三氯化铬水溶液并烘干、高温焙烧、定型获得钼镍铬负载于薄水铝石的烷基转移反应催化剂;所述设备包括釜式反应釜。
3.如权利要求1所述的含钼废水中分离回收微量钼元素的方法,其特征在于:所述微滤膜A、微滤膜B、微滤膜C各自独立为混合纤维素酯膜、再生纤维素膜、聚氯乙烯膜、聚酰胺膜、聚四氟乙烯膜、聚丙烯膜、聚碳酸酯膜或聚偏氟乙烯膜,孔径为0.22~0.45μm。
4.如权利要求3所述的含钼废水中分离回收微量钼元素的方法,其特征在于:所述微滤膜A、微滤膜B、微滤膜C皆为聚偏氟乙烯微滤膜。
5.如权利要求1所述的含钼废水中分离回收微量钼元素的方法,其特征在于:步骤(3)中,所述的PDDA水溶液的质量分数为15~25wt%。
6.如权利要求1所述的含钼废水中分离回收微量钼元素的方法,其特征在于:步骤(4)中,所述的超滤膜A为醋酸纤维素膜、再生纤维素膜、聚苯乙烯膜、聚砜膜、聚醚砜膜、聚丙烯腈膜或聚偏氟乙烯膜,截留分子量为300~600kDa。
7.如权利要求6所述的含钼废水中分离回收微量钼元素的方法,其特征在于:所述的超滤膜A为聚偏氟乙烯膜。
8.如权利要求1所述的含钼废水中分离回收微量钼元素的方法,其特征在于:步骤(5)中,所述超滤膜B为醋酸纤维素膜、再生纤维素膜、聚苯乙烯膜、聚砜膜、聚醚砜膜、聚丙烯腈膜或聚偏氟乙烯膜,截留分子量为500~600kDa。
9.如权利要求8所述的含钼废水中分离回收微量钼元素的方法,其特征在于:所述的超滤膜B为聚偏氟乙烯膜。
10.如权利要求1所述的含钼废水中分离回收微量钼元素的方法,其特征在于:所述聚二烯丙基二甲基氯化铵水溶液中的聚二烯丙基二甲基氯化铵单体与步骤(1)中所述含钼废水中钼的物质的量之比为10:1。
