专利号: 2021112439062
申请人: 罗成锋
专利类型:发明专利
专利状态:无效专利
专利领域: 建筑物
更新日期:2023-07-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

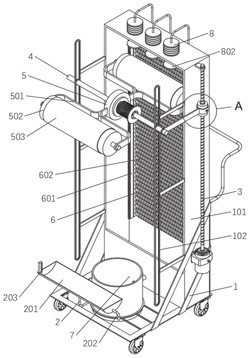

1.一种方便移动的零甲醛硅藻泥墙面涂刷装置,其特征在于:一种方便移动的零甲醛硅藻泥墙面涂刷装置包括

载体;

所述载体包括:处理箱,处理箱设置于载体的顶部后侧;导向框,两处导向框分别设置于处理箱的前侧左右两端;

所述载体的顶部前侧设置有一处集水筒,且集水筒的前侧设置有一处支撑杆;

所述处理箱的右侧设置有一处电机,此电机的顶端设置有一处丝杆;所述处理箱的内部呈左右对称状排列设置有两处安装板;所述处理箱的顶部设置有三处储液筒,且处理箱的后侧设置有一处注水横管;

两处所述导向框的内部滑动安装有一处滑杆,且滑杆的中间段上转动安装有一处轴盘。

2.根据权利要求1所述的一种方便移动的零甲醛硅藻泥墙面涂刷装置,其特征在于:所述支撑杆包括:

粘料壳,粘料壳设置于支撑杆的顶端;

排料管,排料管设置于粘料壳的右端;

竖齿条,竖齿条设置于粘料壳的左侧顶部。

3.根据权利要求1所述的一种方便移动的零甲醛硅藻泥墙面涂刷装置,其特征在于:所述丝杆包括:

螺母副,螺母副设置于丝杆上;

连接板,连接板设置于螺母副上,且连接板的另一端与滑杆的右端相连接。

4.根据权利要求1所述的一种方便移动的零甲醛硅藻泥墙面涂刷装置,其特征在于:所述滑杆包括:

侧盘,侧盘设置于滑杆的偏右段上;

推盘,推盘通过弹簧安装于侧盘的左侧,且推盘还套滑安装于滑杆上;

卡槽,卡槽开设于推盘的左侧。

5.根据权利要求1所述的一种方便移动的零甲醛硅藻泥墙面涂刷装置,其特征在于:所述轴盘包括:

支架,两处支架呈对称状排列设置于轴盘的圆周外壁上;

刷辊,两处刷辊分别转动安装于两处支架上。

6.根据权利要求5所述的一种方便移动的零甲醛硅藻泥墙面涂刷装置,其特征在于:所述轴盘还包括:

涂抹垫,两处涂抹垫分别设置于两处刷辊的圆周外壁上;

固定齿轮,固定齿轮设置于轴盘的右侧;

随动齿轮,两处随动齿轮分别设置于两处刷辊的外侧。

7.根据权利要求1所述的一种方便移动的零甲醛硅藻泥墙面涂刷装置,其特征在于:所述安装板包括:

驱动齿条,驱动齿条设置于位于左侧安装板的左侧;

搓辊,多处搓辊由上而下等距离间隔排列转动安装于两处安装板上;

凸环,多组凸环分别设置于多处搓辊的圆周外壁上。

8.根据权利要求1所述的一种方便移动的零甲醛硅藻泥墙面涂刷装置,其特征在于:所述集水筒包括:

导流管,导流管设置于集水筒的后侧,且导流管的另一端与处理箱的前侧底部相连接;

顶架,顶架设置于导流管上;

推杆,推杆滑动安装于顶架上,且推杆上设置有一处挡盘,此挡盘的底部与顶架的顶部之间设置有一处弹簧;

挡板,挡板设置于推杆的底端。

9.根据权利要求1所述的一种方便移动的零甲醛硅藻泥墙面涂刷装置,其特征在于:所述储液筒包括:

底管,三处底管分别设置于三处储液筒的底端;

分洒盘,三处分洒盘分别设置于三处底管的底端,此三处分洒盘的底部均开设有一组漏孔。

10.根据权利要求1所述的一种方便移动的零甲醛硅藻泥墙面涂刷装置,其特征在于:所述注水横管包括:

分流管,三处分流管设置于注水横管的顶部,此三处分流管的另一端均与一处储液筒的顶部相连接:

连接水管,连接水管设置于注水横管的底部中间处;

连接头,连接头设置于连接水管的底端。
