专利号: 2021112448409
申请人: 沛县鑫鸿驰交通运输设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

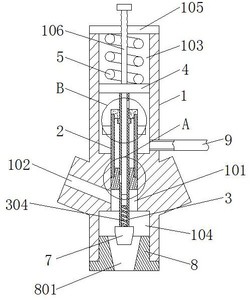

1.一种喷砂机用喷砂磨料阀,包括阀体(1),其特征在于:所述阀体(1)的中部由下至上依次开设有相通的下位导槽(104)、中间导槽(101)和上位滑槽(103),所述阀体(1)的一侧开设有连通的中间导槽(101)的上位导槽(102),且上位导槽(102)的外侧位于内侧的上方,所述中间导槽(101)内活动套装有密封套管(2),所述密封套管(2)的中部活动套装有中间套管(3),所述中间套管(3)的顶端延伸至上位滑槽(103)内并固定连接有活塞(4),所述活塞(4)的顶部与上位滑槽(103)的顶部内壁之间设有第一弹簧(5),且活塞(4)与上位滑槽(103)的内壁活动套接,所述阀体(1)的侧面设有接通上位滑槽(103)的注气管(9),所述中间套管(3)的底部开设有朝向上位导槽(102)的下位喷孔(301),且中间套管(3)的顶部开设有位于密封套管(2)上方的上位通孔(302),所述中间套管(3)下移时,下位喷孔(301)位于密封套管(2)的下方,且上位通孔(302)位于密封套管(2)顶部处,所述中间套管(3)上移时,下位喷孔(301)位于密封套管(2)的底部处,且上位通孔(302)位于密封套管(2)的上方。

2.根据权利要求1所述的一种喷砂机用喷砂磨料阀,其特征在于:所述密封套管(2)的顶端和底端均固定套装有密封座(6),所述密封座(6)的外侧与中间导槽(101)的内壁活动密封,且密封座(6)的内侧与中间套管(3)的外侧活动密封,所述密封座(6)的高度值大于下位喷孔(301)、上位通孔(302)内侧的高度值,且下位喷孔(301)和上位通孔(302)内侧的高度值相同。

3.根据权利要求1所述的一种喷砂机用喷砂磨料阀,其特征在于:所述中间套管(3)顶部的两侧设有位于限位凸起,且限位凸起位于密封套管(2)内密封座(6)的下方,所述密封套管(2)顶部的两侧均固定连接有限位块(201)。

4.根据权利要求1所述的一种喷砂机用喷砂磨料阀,其特征在于:所述中间套管(3)的底端固定连接有位于下位导槽(104)内的阻流块(7),且阻流块(7)的顶部与下位导槽(104)内墙顶部保持一定间距,所述阀体(1)的底部固定套装有位于阻流块(7)下方的下位阀座(8),所述下位阀座(8)的中部开设有通槽(801),且通槽(801)的内径由下至上均匀增大。

5.根据权利要求1所述的一种喷砂机用喷砂磨料阀,其特征在于:所述阀体(1)的顶部设有可打开的上位封盖(105),且第一弹簧(5)设于上位封盖(105)与活塞(4)之间,所述上位封盖(105)的中部螺纹套接有调节螺杆(106),调节螺杆(106)位于第一弹簧(5)的内侧。
