专利号: 2021112491108
申请人: 广东省科研五金制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2023-11-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

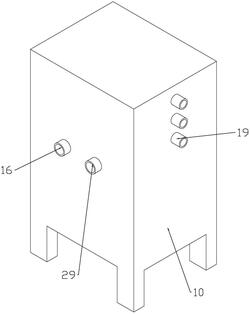

1.一种利用含氰废液制备气体的方法,其特征在于:其利用含氰废液制备气体的方法对利用含氰废液制备气体的过程中还具体涉及到一种利用含氰废液制备气体的智能装置,该一种利用含氰废液制备气体的智能装置包括外壳(10),所述外壳(10)的一侧设有四个支撑脚,所述外壳(10)内靠近所述支撑脚侧设有工作腔(11),所述外壳(10)内远离支撑脚侧设有气体分离腔(18),所述工作腔(11)内设有反应机构(90),所述反应机构(90)内设有搅拌机构(92),所述气体分离腔(18)内设有用于分离混合气体的气体分离机构(91);所述反应机构(90)包括所述工作腔(11)远离所述气体分离腔(18)的内壁上固定设置的反应桶(12),所述反应桶(12)内设有用于反应的反应腔(14),所述反应腔(14)的一侧壁上靠近所述气体分离腔(18)处固定设有氰废液进料管(15),所述氰废液进料管(15)的另一端贯穿且固定在所述外壳(10)的侧壁上,所述反应腔(14)靠近所述气体分离腔(18)的内壁通过氢氧化钠补进管(16)与次氯酸补进管(29)连接在所述外壳(10)对应的侧壁上,所述氰废液进料管(15)、氢氧化钠补进管(16)与次氯酸补进管(29)都将所述反应腔(14)与外界连通;所述反应机构(90)还包括所述反应腔(14)的侧壁上转动设有的搅拌轴(13),所述搅拌轴(13)的轴向方向与所述氢氧化钠补进管(16)与所述次氯酸补进管(29)的连线方向相同,且所述搅拌轴(13)的一端转动设在反应腔(14)连接所述氰废液进料管(15)的内壁上,所述反应腔(14)转动设置搅拌轴(13)的两侧壁内位于所述搅拌轴(13)处都设有搅拌扭簧槽(32),所述搅拌扭簧槽(32)的侧壁都通过搅拌扭簧(33)连接在所述搅拌轴(13)侧轴侧;所述气体分离机构(91)包括所述反应腔(14)靠近所述气体分离腔(18)侧的内壁上固定设置的反应气体导管(17),所述反应气体导管(17)的另一端固定设有混合气管(27),所述反应气体导管(17)连通所述反应腔(14)与所述混合气管(27),所述气体分离腔(18)远离所述工作腔(11)侧分为两个二氧化碳腔(20)、每个所述二氧化碳腔(20)中均设有分子筛(21),两个氮气腔(24)与两个氢气腔(22)六个区域,所述混合气管(27)的两端分别连通两个所述氢气腔(22),每个所述氢气腔(22)内滑动都设有分子筛(21),所述氮气腔(24)与所述氢气腔(22)之间同样滑动设有分子筛(21),每个所述二氧化碳腔(20)、氮气腔(24)、氢气腔(22)都通过排气管(19)连通外界,且排气管(19)与所述二氧化碳腔(20)、氮气腔(24)、氢气腔(22)的内壁连接处都设有一个压力阀(23);所述气体分离机构(91)还包括每个所述二氧化碳腔(20)与所述氮气腔(24)连通的氮氢气管(26),所述二氧化碳腔(20)靠近所述氮氢气管(26)侧固定设有用于所述分子筛(21)再生的加热块(25),每个所述氢气腔(22)远离所述气体分离腔(18)的内壁上同样设有加热块(25),所述混合气管(27)上关于所述反应气体导管(17)对称设有两个打开压力不相同的分流压力阀(28)。

2.根据权利要求1所述的一种利用含氰废液制备气体的方法,其特征在于:所述搅拌机构(92)包括所述反应桶(12)远离所述氰废液进料管(15)的侧壁内设有机关槽(34),所述机关槽(34)环绕在所述搅拌轴(13)上,所述搅拌轴(13)与所述机关槽(34)对应处环形均匀设有若干个开口朝反应桶(12)的收纳槽(37),每个所述收纳槽(37)沿所述搅拌轴(13)转动方向端的侧壁上转动设有转轴(36),每个所述收纳槽(37)的侧壁上位于所述转轴(36)处都设有开口朝向收纳槽(37)的棘爪扭簧槽(49),每个所述棘爪扭簧槽(49)的侧壁都通过棘爪扭簧(50)连接在所述转轴(36)上,所述机关槽(34)靠近所述气体分离腔(18)侧设有开口朝向机关槽(34)的收缩腔(40),所述收缩腔(40)内滑动设有用于卡棘爪(35)的铁挡板(38),所述收缩腔(40)的内壁上固定设有挡板电磁铁(41),所述铁挡板(38)通过机关弹簧(42)连接在所述挡板电磁铁(41)上。

3.根据权利要求2所述的一种利用含氰废液制备气体的方法,其特征在于:所述反应机构(90)还包括所述反应桶(12)远离所述气体分离腔(18)侧设有的反应液体口(30),所述反应液体口(30)贯穿所述外壳(10)的侧壁,所述反应桶(12)远离所述气体分离腔(18)的侧壁上设有开口朝向反应液体口(30)的滑槽(44),所述滑槽(44)内滑动设有密封板(47),所述滑槽(44)的内壁上固定设有密封电磁铁(43),所述密封板(47)靠近所述密封电磁铁(43)侧固定设有铁块(46),所述铁块(46)通过密封弹簧(45)连接在所述密封电磁铁(43)上。

4.根据权利要求3所述的一种利用含氰废液制备气体的方法,其特征在于:采用利用含氰废液制备气体的方法包括以下步骤:

S1:调节酸碱性,依次通过氰废液进料管(15)、氢氧化钠补进管(16)向反应腔(14)内加入含氰废液与氢氧化钠;

S2:搅拌轴(13)边搅拌边蓄力,通过液体从反应腔(14)上留下带动搅拌轴(13)转动,进行搅拌,搅拌扭簧(33)、棘爪(35)与铁挡板(38)对搅拌轴(13)进行蓄力;

S3:加入反应试剂,通过次氯酸补进管(29)向反应腔(14)内加入次氯酸钠,进行反应;

S4:搅拌,次氯酸钠加入反应腔(14)后继续带动搅拌轴(13)蓄力,待停止加入次氯酸钠后,通过铁挡板(38)与棘爪(35)对搅拌轴(13)进行卸力,使搅拌轴(13)对混合溶液进行搅拌反应;

S5:气体分离,通过分子筛(21)现将二氧化碳分离出来,再将氮气与氢气分离,并通过外接储存;

S6:清洗分子筛,通过加热加热块(25)与分子筛(21)附近的氮气与氢气对分子筛(21)进行清理再生;

S7:排出反应残渣,将反应液体口(30)打开,将反应得到的非气体产物从反应液体口(30)处收集。
