专利号: 202111258769X
申请人: 陕西延宁环境检测有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

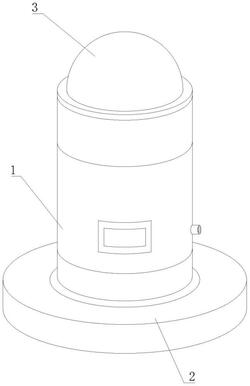

1.一种土壤污染检测装置,包括土壤处理罐(1),所述土壤处理罐(1)的底部固定安装有检测台(2),所述土壤处理罐(1)内腔的底部固定安装有土壤污染检测装置本体(11),所述土壤处理罐(1)的正面固定安装有显示屏,所述检测台(2)的顶部螺纹连接有防护罩(3),其特征在于:所述土壤处理罐(1)的顶部设置有土壤混合机构(4),所述土壤处理罐(1)内腔的中部设置有飘絮处理机构(5),所述土壤污染检测装置本体(11)的顶部设置有流动检测机构(6);

所述土壤混合机构(4)包括变频混合电机(41)、转台(42)和弹性垂直杆(43),所述变频混合电机(41)固定安装在土壤处理罐(1)内腔的顶部,所述转台(42)转动连接在土壤处理罐(1)的顶部,所述变频混合电机(41)的输出轴延伸至土壤处理罐(1)的顶部与转台(42)的底部固定连接;

所述飘絮处理机构(5)包括汇集板(51)和暂存罐(52),所述汇集板(51)的底部开设有汇集孔,所述暂存罐(52)的底部固定连接有虹吸管(53),所述暂存罐(52)的内腔中活动连接有阻拦板(54);

所述流动检测机构(6)包括样本检测罐体(61),所述样本检测罐体(61)固定安装在土壤处理罐(1)内腔的左侧,所述土壤污染检测装置本体(11)的探测杆延伸至样本检测罐体(61)的内腔中,所述样本检测罐体(61)内腔的底部固定安装有微型泵机(62),所述样本检测罐体(61)的内腔中设置有交流机构(63);

所述弹性垂直杆(43)固定安装在防护罩(3)内腔的顶部,所述弹性垂直杆(43)的底部设置有混合机构(44),所述转台(42)的内腔中活动连接有容纳筒(421),所述容纳筒(421)的外壁上固定安装有契合柱(422),所述容纳筒(421)的外壁上固定安装有弹性块(423),所述容纳筒(421)的顶部固定连接有锥形斗(424);

所述混合机构(44)包括合金外圈(441),所述合金外圈(441)内腔的中部固定安装有螺纹筒,所述螺纹筒的顶部与弹性垂直杆(43)的底部螺纹连接,所述合金外圈(441)的外壁上设置有侧面切割机构(442),所述合金外圈(441)的内壁上设置有竖直切割机构(443);

所述侧面切割机构(442)包括转动盘(4421),所述转动盘(4421)转动连接在合金外圈(441)的外壁上,所述转动盘(4421)的外壁上固定安装有弧形刀架(4422),所述弧形刀架(4422)的内侧活动连接有弧形刀片(4423),所述弧形刀架(4422)的顶部固定安装有支撑龙骨(4424),所述竖直切割机构(443)包括三角板(4431),所述三角板(4431)螺纹连接在合金外圈(441)的内壁上,所述三角板(4431)的底部固定安装有棱角块(4432),所述三角板(4431)的外壁上固定安装有直角刀片(4433)。

2.根据权利要求1所述的一种土壤污染检测装置,其特征在于:所述汇集板(51)嵌入式连接在土壤处理罐(1)的内腔中,所述暂存罐(52)固定安装在土壤处理罐(1)内腔的左侧,所述阻拦板(54)的顶部固定安装有导流板(541),所述阻拦板(54)的内壁上固定安装有拦截绳(542)。

3.根据权利要求2所述的一种土壤污染检测装置,其特征在于:所述拦截绳(542)的外壁上套设有纹路层(5421),所述纹路层(5421)的外壁上固定安装有弹性杆(5422),所述弹性杆(5422)的外壁上固定安装有缠绕弧块(5423)。

4.根据权利要求3所述的一种土壤污染检测装置,其特征在于:所述交流机构(63)包括交流环(631),所述交流环(631)固定安装在样本检测罐体(61)的内壁上,所述交流环(631)设置为两个,两个所述交流环(631)之间固定连接有承接管(632),两个所述交流环(631)的内壁上分别固定连接有相互对称的倾斜喷块(633),所述倾斜喷块(633)的侧面开设有喷孔(634)。

5.一种土壤污染检测装置的检测方法,其利用上述权利要求4所述的一种土壤污染检测装置所检测的,其特征在于,包括以下步骤:

步骤一、先对土壤进行取样,取样结束后将防护罩(3)从土壤处理罐(1)的顶部卸下,将容纳筒(421)从转台(42)的内腔中取出,将泥土样本放置在容纳筒(421)的内腔中然后在添加适量的土壤修复剂,再将容纳筒(421)和防护罩(3)依次安装回原位置;

步骤二、控制变频混合电机(41)进行低速旋转,旋转3min后,控制变频混合电机(41)进行高速旋转,促使混合液体在离心力的作用下,通过锥形斗(424)的顶部飞溅出,最终落至样本检测罐体(61)的内腔中,通过暂存罐(52)的过程中,会对溶液中的漂浮杂质进去除;

步骤三、控制微型泵机(62)运行,将混合溶液抽取至交流环(631)内,然后通过倾斜喷块(633)的侧面喷送出,以此来提升溶液的活性,随之可通过土壤污染检测装置本体(11)对混合溶液进行检测,检测结果会通过土壤处理罐(1)正面的显示屏实现出。

6.根据权利要求5所述的一种土壤污染检测装置的检测方法,其特征在于:所述步骤一中还包括以下步骤:

a、在对土壤进行取样时,对不同深度的土壤均提取三分同量的样本,然后将样本放置在一个容器中;

b、随后对土壤样本进行烘干,将样本通过工具碾碎,再由筛面将土壤中的石砾去除掉。
