1.一种蘑菇棒基导电复合气凝胶结合电增强吸附Re(VII)的方法，其特征在于，包括如下步骤：

1)工作电极的制备：将蘑菇棒基导电复合气凝胶研磨，将所得蘑菇棒基导电复合气凝胶粉与导电炭黑和聚偏氟乙烯混合，充分研磨混合均匀后，加入溶剂超声分散，将所得混合均匀的浆料均匀涂覆于导电碳纸上，干燥，得蘑菇棒基导电复合气凝胶电极，作为工作电极；

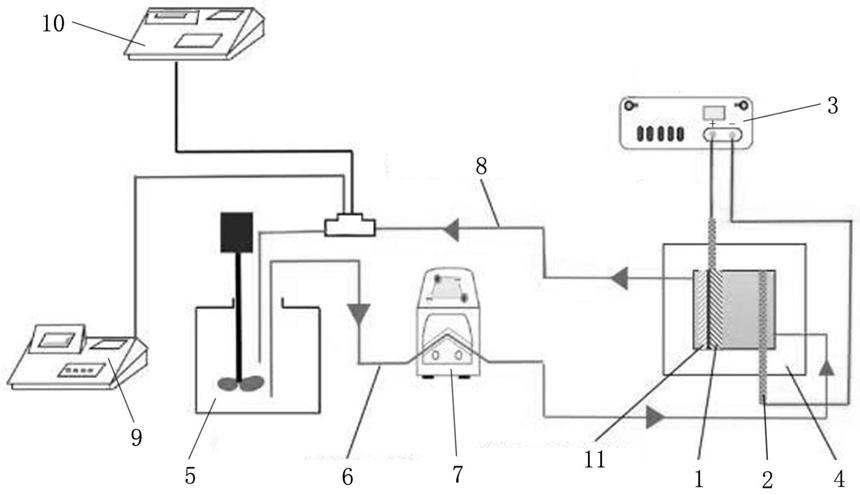

2)以工作电极为正极，石墨纸为负极，将工作电极和石墨纸置于电吸附池内，施加工作电压；

3)吸附：含有Re(VII)的溶液从负极端流入电吸附池内，从正极端流出，进行吸附。

2.根据权利要求1所述的方法，其特征在于：步骤1)中，蘑菇棒基导电复合气凝胶研磨，过200目筛，取筛下物为蘑菇棒基导电复合气凝胶粉；按质量比，蘑菇棒基导电复合气凝胶粉:导电炭黑:聚偏氟乙烯＝6:3:1～5:4:1。

3.根据权利要求1所述的方法，其特征在于：步骤1)中，所述溶剂为N‑甲基吡咯烷酮。

4.根据权利要求1所述的方法，其特征在于：步骤2)中，工作电压为0.8～1.2V。

5.根据权利要求1所述的方法，其特征在于：步骤3)中，调节含有Re(VII)的溶液的初始‑1 ‑1

浓度为100～300mg·L ，pH为2～4；控制含有Re(VII)的溶液的流速为25～50mL·min 。

6.根据权利要求1所述的方法，其特征在于：包括，4)解析：工作电极饱和吸附后，将含有Re(VII)的溶液替换为解析液，反接电源，将工作电极与负极连接，石墨纸与正极连接，将工作电极上吸附的Re(VII)解析。

‑1

7.根据权利要求6所述的方法，其特征在于：所述解析液为2mol·L 的HCl。

8.根据权利要求1所述的方法，其特征在于：所述蘑菇棒基导电复合气凝胶的制备方法包括如下步骤：

1)中间体CNF的制备：将废弃蘑菇棒粉碎，过200目筛，取筛下物，得蘑菇棒粉，将10g蘑‑1 ‑1

菇棒粉加入到70mL浓度为3mol·L 的柠檬酸和30mL浓度为6mol·L 的盐酸的混合酸中，在搅拌下，70℃反应3h，随后加入500mL去离子水淬灭反应，用氨水调节反应后产物pH＝7，离心洗涤至上清液为无色，烘干，得中间体CNF；

2)聚苯胺纳米纤维PANI的制备：将0.292mL苯胺溶于10mL二氯甲烷中，得油相；将‑1

0.1824g过硫酸铵溶于10mL浓度为1mol·L 的盐酸溶液中，得水相；将水相缓慢转移至油相‑1

中，转移速率为100s·mL ，在0℃下反应12h，抽滤，依次用无水甲醇、去离子水洗涤至中性，烘干，得聚苯胺纳米纤维PANI；

3)纳米复合纤维悬浮液的制备：于中间体CNF中加入去离子水，超声分散2h，得质量百分浓度为2.0％的CNF凝胶；于聚苯胺纳米纤维PANI中加入去离子水，超声分散，得质量百分浓度为10％的PANI悬浮液；将CNF凝胶与PANI悬浮液按质量比1:1混合，室温下超声30‑

60min，得纳米复合纤维悬浮液；

4)蘑菇棒基导电复合气凝胶的制备：将所得纳米复合纤维悬浮液于‑30℃下冷冻一夜，随后放入真空冷冻干燥机冷冻48h，得蘑菇棒基导电复合气凝胶。
