专利号: 2021112622227
申请人: 深圳启昌智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

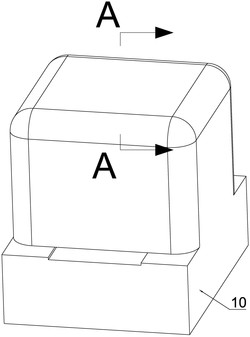

1.一种手机屏幕磨损信息采集系统,包括壳体(10),其特征在于,所述壳体(10)下侧设有调节腔(28),所述调节腔(28)上设有调节装置,调节装置用于手机屏幕放置板上的高度调节,所述壳体(10)左侧设有处理腔(11),所述处理腔(11)内设有处理装置,处理装置用于对手机屏幕磨损信息采集前的处理,所述处理装置内设有清洗腔(50),所述清洗腔(50)内设有清洗装置,清洗装置用于对手机屏幕表面的清洗,所述处理装置内设有除尘腔(48),所述除尘腔(48)内设有除尘装置,除尘装置用于对手机屏幕表面灰尘的处理,所述处理装置内设有烘干腔(49),所述烘干腔(49)内设有烘干装置,所述烘干装置用于对手机屏幕清洗后的烘干,所述壳体(10)右侧设有检测装置,检测装置用于对手机屏幕磨损的信息采集。

2.根据权利要求1所述的一种手机屏幕磨损信息采集系统,其特征在于:调节装置包括固定在所述调节腔(28)下侧壁上的调节电机(20),所述调节电机(20)输出端固定设有调节轴(19),所述调节轴(19)上固定设有调节齿轮(18),所述调节腔(28)两侧转动设有支撑轴(14),所述调节腔(28)上侧壁铰接设有两个支撑杆(16),所述支撑杆(16)支撑杆(16)下端铰接设有支撑块(15),所述支撑块(15)内的螺纹口与所述支撑轴(14)上的螺纹啮合,所述支撑轴(14)上固定设有支撑齿轮(17),所述支撑齿轮(17)与所述调节齿轮(18)啮合,所述调节腔(28)上侧滑板与所述调节腔(28)侧壁连接设有支撑弹簧(13)。

3.根据权利要求2所述的一种手机屏幕磨损信息采集系统,其特征在于:处理装置包括转动设置在处理腔(11)后侧壁上的处理轴(35),所述处理轴(35)通过固定在所述处理腔(11)后的电机转动,所述处理轴(35)上处固定设有处理块(30),清洗装置包括固定在所述处理块(30)外圈的清洗棉(29),所述清洗腔(50)内固定设有储水管(51),所述储水管(51)内滑动设有清洗板(32),所述清洗板(32)与所述储水管(51)内侧壁连接设有清洗弹簧(31),所述储水管(51)与所述清洗棉(29)通过单向水管连接,所述清洗腔(50)内转动设有清洗轴(33),所述清洗轴(33)上固定设有清洗块(34),所述清洗轴(33)通过固定在清洗腔(50)后侧的电机转动,所述清洗块(34)转动挤压单向水管。

4.根据权利要求3所述的一种手机屏幕磨损信息采集系统,其特征在于:除尘装置包括固定在所述除尘腔(48)内的除尘电机(39),所述除尘电机(39)输出端固定设有除尘杆(40),所述除尘杆(40)输入端固定设有吸泵(41),所述吸泵(41)固定在所述除尘腔(48)侧壁上,所述吸泵(41)与所述处理块(30)外侧通过通气管连接,通气管内固定设有阻尘棉,所述除尘腔(48)内固定设有储存管(52),所述储存管(52)内固定设有挤压轴(46),所述挤压轴(46)上固定设挤压块(45),所述挤压块(45)内滑动设有挤压杆(44),所述挤压杆(44)与所述挤压块(45)连接设有除尘弹簧(47)。

5.根据权利要求4所述的一种手机屏幕磨损信息采集系统,其特征在于:所述烘干装置包括固定在所述烘干腔(49)内的烘干电机(36),所述烘干电机(36)输出端固定设有烘干轴(37),所述烘干轴(37)输入端固定设有发电器(42),所述发电器(42)固定在所述烘干腔(49)侧壁上,所述烘干腔(49)侧壁固定设有烘干器(38),所述发电器(42)与所述除尘腔(48)连接设有电线。

6.根据权利要求5所述的一种手机屏幕磨损信息采集系统,其特征在于:所述检测装置包括固定在检测腔(21)右侧壁上的检测电机(23),所述检测腔(21)输出端固定设有检测轴(24),所述检测轴(24)上固定设有滑动块(22),所述检测腔(21)后侧壁滑动设有滑动杆(26),所述滑动杆(26)与所述检测腔(21)左侧壁连接设有两个挤压弹簧(25),所述滑动杆(26)下侧固定设有检测器(27),所述检测器(27)与所述检测腔(21)下侧壁滑动连接,所述滑动杆(26)与所述滑动块(22)表面滑动配合。
