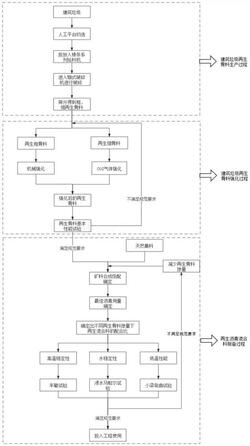

1.一种利用建筑垃圾再生骨料制备再生沥青混合料的工艺，其特征在于，包括：将破碎后的建筑垃圾再生骨料筛分为再生粗骨料和再生细骨料；

对所述再生粗骨料进行机械强化，得到强化后的再生粗骨料，所述机械强化包括去除包裹在所述再生粗骨料表面的水泥砂浆以及打磨掉所述再生粗骨料表面的棱角；

向所述再生细骨料中通入CO2气体进行化学强化，得到强化后的再生细骨料；具体包括：将所述再生细骨料放入密闭容器中，在CO2气体浓度为80％‑100％以及CO2气体压力为

0.3MPa‑0.5Mpa的条件下保持一定时间；

将所述强化后的再生粗骨料和所述强化后的再生细骨料分别掺入对应的天然粗骨料和天然细骨料中后，进行再生沥青混合料的配合比设计，制备再生沥青混合料；

将所述强化后的再生粗骨料掺入对应的天然粗骨料中时，掺入量不大于30％；将所述强化后的再生细骨料掺入对应的天然细骨料中时，掺入量不大于30％。

2.根据权利要求1所述的一种利用建筑垃圾再生骨料制备再生沥青混合料的工艺，其特征在于，在得到所述强化后的再生粗骨料后且在进行配合比设计之前，还包括测试所述强化后的再生粗骨料的压碎值、洛杉矶磨耗值、吸水率和针片状含量指标是否满足预设要求，若不满足，则继续进行机械强化，直至满足要求。

3.根据权利要求1所述的一种利用建筑垃圾再生骨料制备再生沥青混合料的工艺，其特征在于，在得到所述强化后的再生细骨料后且在进行配合比设计之前，还包括测试所述强化后的再生细骨料的含泥量和坚固性指标是否满足预设要求，若不满足，则继续进行化学强化，直至满足要求。

4.根据权利要求1所述的一种利用建筑垃圾再生骨料制备再生沥青混合料的工艺，其特征在于，在得到所述再生细骨料且在进行化学强化之前，还包括对所述再生细骨料进行水洗法除灰，去除可溶性杂质。

5.根据权利要求4所述的一种利用建筑垃圾再生骨料制备再生沥青混合料的工艺，其特征在于，所述对所述再生细骨料进行水洗法除灰，去除可溶性杂质之后，所述再生细骨料中的泥沙杂质的含量小于1％。

6.根据权利要求1所述的一种利用建筑垃圾再生骨料制备再生沥青混合料的工艺，其特征在于，所述进行再生沥青混合料的配合比设计，制备再生沥青混合料后，还包括对制备得到的再生沥青混合料进行性能试验。

7.根据权利要求6所述的一种利用建筑垃圾再生骨料制备再生沥青混合料的工艺，其特征在于，所述性能试验包括轮辙试验、浸水马歇尔试验和小梁弯曲试验。
