专利号: 2021112689104
申请人: 安徽科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

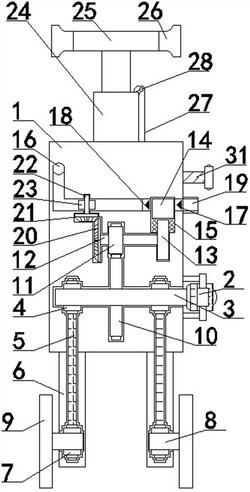

1.一种喷施高度可调的富硒水稻用富硒叶面肥雾化式施用机,其特征在于,包括:

防护箱(1),防护箱(1)为施用机的主要壳体结构,所述防护箱(1)的一侧表面固定设置有电机(2);

支撑块(6),固定设置在所述防护箱(1)的底表面,所述支撑块(6)的外表面被固定柱(8)所贯穿,所述固定柱(8)的一侧表面固定连接有车轮(9);

传输道(16),开设在所述防护箱(1)的内部,所述传输道(16)的末端固定连接有卡水管(19),所述卡水管(19)固定设置在防护箱(1)的一侧表面;

固定块(24),固定设置在所述防护箱(1)的顶表面,所述防护箱(1)和固定块(24)的顶表面均被排水管(25)所贯穿,所述排水管(25)的两端固定设置有雾化喷头(26);

所述电机(2)的输出端安装有支撑柱(3),所述支撑柱(3)贯穿防护箱(1)的外表面,所述支撑柱(3)的外表面固定设置有传动齿轮(4),所述传动齿轮(4)的外表面连接有齿轮链(5),所述齿轮链(5)分别贯穿防护箱(1)的底表面和支撑块(6)的顶表面,所述齿轮链(5)的底端内表面连接有从动齿轮(7),所述从动齿轮(7)固定设置在固定柱(8)的外表面,所述齿轮链(5)分别与传动齿轮(4)和从动齿轮(7)为啮合连接,所述传动齿轮(4)的半径与从动齿轮(7)的半径相同,所述固定柱(8)与支撑块(6)构成转动结构;

所述排水管(25)分别与固定块(24)和防护箱(1)构成滑动结构,所述排水管(25)的底端外表面固定连接有连接链(27),所述连接链(27)贯穿固定块(24)的顶表面,所述连接链(27)的外表面连接有导向块(28),所述导向块(28)固定设置在固定块(24)的外表面,所述导向块(28)的外表面与连接链(27)的外表面相贴合;

所述连接链(27)缠绕固定在滚筒(29)的外表面,所述滚筒(29)位于防护箱(1)的内部,所述防护箱(1)与滚筒(29)构成转动结构,所述滚筒(29)的一侧表面被限位块(30)所贯穿,所述限位块(30)呈方形状,所述限位块(30)与滚筒(29)构成卡合的滑动结构,所述限位块(30)固定设置在螺栓手轮(31)的一侧,所述螺栓手轮(31)贯穿防护箱(1)的外表面,所述防护箱(1)与螺栓手轮(31)为螺纹连接;

所述排水管(25)的底表面固定连接有固定杆(32),所述固定杆(32)呈“L”形,所述固定杆(32)的底端外表面固定设置有推杆(33),所述推杆(33)和固定杆(32)均与防护箱(1)构成滑动结构,所述推杆(33)位于阻水板(34)的下方,所述阻水板(34)安装在传输道(16)的内部,所述传输道(16)与阻水板(34)构成转动结构。

2.根据权利要求1所述的一种喷施高度可调的富硒水稻用富硒叶面肥雾化式施用机,其特征在于:所述支撑柱(3)与防护箱(1)构成转动结构,所述支撑柱(3)的外表面固定设置有太阳齿轮(10),所述太阳齿轮(10)的上表面连接有连接齿轮(11),所述连接齿轮(11)与太阳齿轮(10)为啮合连接,所述太阳齿轮(10)的半径大于连接齿轮(11)的半径,所述连接齿轮(11)的外表面固定设置有圆柱块(12),所述圆柱块(12)的一侧表面固定连接有圆盘块(13),所述圆盘块(13)呈椭圆状。

3.根据权利要求2所述的一种喷施高度可调的富硒水稻用富硒叶面肥雾化式施用机,其特征在于:所述圆盘块(13)的顶表面连接有顶块(14),所述顶块(14)的底表面固定连接有复位弹簧(15),所述复位弹簧(15)的底端固定设置在防护箱(1)的内部,所述防护箱(1)通过复位弹簧(15)与顶块(14)构成弹性结构,所述顶块(14)与传输道(16)构成卡合的滑动结构,所述传输道(16)的内部分别固定设置有单向进水阀(17)和单向出水阀(18),所述单向进水阀(17)和单向出水阀(18)分别位于顶块(14)的两侧方。

4.根据权利要求2所述的一种喷施高度可调的富硒水稻用富硒叶面肥雾化式施用机,其特征在于:所述圆柱块(12)的另一侧表面固定连接有第一锥形齿轮(20),所述第一锥形齿轮(20)的外表面连接有第二锥形齿轮(21),所述第二锥形齿轮(21)半径小于第一锥形齿轮(20)的半径,所述第一锥形齿轮(20)与第二锥形齿轮(21)为啮合连接,所述第二锥形齿轮(21)的顶表面固定连接有顶柱(22),所述顶柱(22)贯穿传输道(16)的内表面,所述顶柱(22)的外表面固定设置有导水板(23),所述导水板(23)呈圆弧状等角度分布在顶柱(22)的外表面。
