专利号: 2021112785402
申请人: 南京善若网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

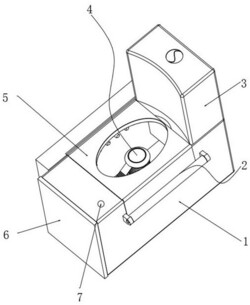

1.一种针对女性泌尿科检查用的尿样采集马桶,包括马桶本体(1),其特征在于,所述马桶本体(1)的顶部外壁固定安装有坐垫(5),所述马桶本体(1)的一侧外壁固定安装有侧盖(6),所述马桶本体(1)的内壁通过导向滚轮(10)导向滑动连接有采样组件(4),所述马桶本体(1)的内部设置有用于驱动采样组件(4)的驱动组件(11),所述采样组件(4)包括滑移板(14)、弯折弹性板(15)和采样杯(19),所述滑移板(14)与弯折弹性板(15)相互倾斜的焊接固定,所述滑移板(14)与弯折弹性板(15)的端部分别固定安装有支撑板(16)与限位环(18),所述支撑板(16)与限位环(18)的相对一侧外壁粘接有百褶橡胶垫(17),所述采样杯(19)的顶部外壁固定安装有伞状翼缘(20),所述马桶本体(1)的内壁转动连接有与弯折弹性板(15)配合的限位辊(22)。

2.根据权利要求1所述的一种针对女性泌尿科检查用的尿样采集马桶,其特征在于,所述限位环(18)的内径与采样杯(19)的外径匹配,所述限位环(18)的最大外径小于所述伞状翼缘(20)的最大外径。

3.根据权利要求2所述的一种针对女性泌尿科检查用的尿样采集马桶,其特征在于,所述弯折弹性板(15)与限位辊(22)的配合面处开设有均匀的凹槽(21)。

4.根据权利要求1所述的一种针对女性泌尿科检查用的尿样采集马桶,其特征在于,所述马桶本体(1)的一侧顶部外壁固定安装有水箱(3),所述马桶本体(1)的内壁均匀的设置有冲水喷头(8),所述冲水喷头(8)通过电磁阀与水箱(3)的出水口连接,所述马桶本体(1)的顶部外壁设置有综合控制按钮(7),所述综合控制按钮(7)与电磁阀控制连接。

5.根据权利要求4所述的一种针对女性泌尿科检查用的尿样采集马桶,其特征在于,所述马桶本体(1)的对称两侧内壁设置有竖直排列的清洗喷头(13),所述清洗喷头(13)通过电磁阀与水箱(3)的出水口连接。

6.根据权利要求1所述的一种针对女性泌尿科检查用的尿样采集马桶,其特征在于,所述驱动组件(11)包括连杆(23)和采样电机(26),所述滑移板(14)的顶部外壁固定安装有支撑耳一(27),支撑耳一(27)通过铰接轴(28)转动连接于连杆(23)的一端,连杆(23)的另一端通过导向柱(24)转动连接有旋转杆(25),旋转杆(25)固定安装于采样电机(26)的输出轴外壁,且采样电机(26)的壳体固定安装于马桶本体(1)的内壁,所述采样电机(26)与综合控制按钮(7)控制连接。

7.根据权利要求2所述的一种针对女性泌尿科检查用的尿样采集马桶,其特征在于,所述侧盖(6)的一侧外壁固定安装有测距仪(9),所述滑移板(14)正对测距仪(9)的一侧外壁粘接有反光片(12)。

8.根据权利要求1所述的一种针对女性泌尿科检查用的尿样采集马桶,其特征在于,所述马桶本体(1)的对称两侧外壁设置有同一组抑菌组件(2),所述抑菌组件(2)包括收卷辊(31)和承载辊(36),所述马桶本体(1)的对称两侧外壁分别固定安装有一组支撑耳二(29),收卷辊(31)与承载辊(36)分别通过收卷轴(30)与阻尼轴(37)转动连接于两组支撑耳二(29)的外壁,且所述收卷轴(30)的外壁通过联轴器连接有收卷电机(33),收卷电机(33)的壳体固定安装于支撑耳二(29)的外壁上,所述承载辊(36)的外壁缠绕有未使用的一次性薄膜垫(35),一次性薄膜垫(35)的另一端与收卷辊(31)固定连接。

9.根据权利要求8所述的一种针对女性泌尿科检查用的尿样采集马桶,其特征在于,所述一次性薄膜垫(35)的内壁开设有均匀的且与坐垫(5)配合的椭圆孔(38)。

10.根据权利要求9所述的一种针对女性泌尿科检查用的尿样采集马桶,其特征在于,所述马桶本体(1)靠近收卷辊(31)的外壁固定安装有防护壳罩(34),防护壳罩(34)的内壁固定安装有灭菌灯(32)。
