专利号: 2021112818181
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

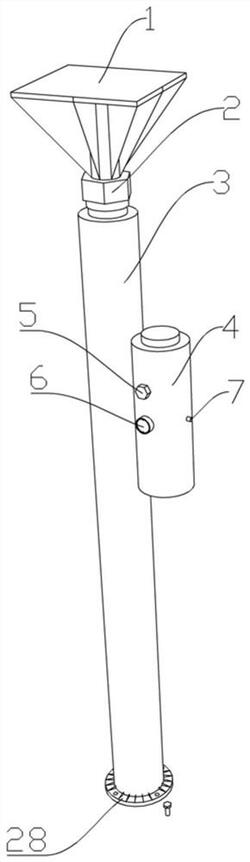

1.一种用于深基坑支护体系的内支撑连接装置,其特征在于:包括用于适应长度变化的内支撑连接主体以及能够调节行程的内支撑连接端头,根据支撑长度不同,通过螺栓连接多个内支撑连接主体,所述内支撑连接主体两端通过螺栓固定内支撑连接端头,所述内支撑连接端头包括连接盘、柱体以及通过行程调节结构连接的端板,所述行程调节结构包括柱体内部的伸缩容纳腔、所述柱体端部固定有能够旋转调节的调节螺母,所述调节螺母上通过螺纹连接有伸缩杆,所述伸缩杆一段伸入伸缩容纳腔内、另一端与端板固定连接。

2.根据权利要求1所述的用于深基坑支护体系的内支撑连接,其特征在于:所述伸缩容纳腔内还设有对伸缩杆提供反向作用力的反冲压结构,所述反冲压结构包括伸缩杆端部的第一密封盘,所述第一密封盘尺寸与伸缩容纳腔尺寸适配,所述第一密封盘上设有密封圈和密封槽,所述伸缩容纳腔远离伸缩杆的一端设有控制流体进出的通过口。

3.根据权利要求1所述的用于深基坑支护体系的内支撑连接,其特征在于:所述通过口连接有用于调节反冲压结构内压的反冲压调节装置,所述反冲压调节装置包括反冲压调节装置主体,所述反冲压调节装置主体内留有空腔,所述调节装置主体内固定有分隔板,所述分隔板上设有通气孔,所述通气孔连接有气管,所述气管与反冲压调节装置主体上的进出气开关连接,所述分隔板将空腔分隔为操作室和调压室,所述操作室内设有带动推板沿轴线往复运动的自锁型伸缩装置,所述分隔板上滑动连接有第一滑杆,所述第一滑杆位于操作室内的一端连接有连接板、另一端连接有推板,所述推板与反冲压调节装置主体内壁之间留有过气间隙,所述连接板与自锁型伸缩装置的伸缩端固定连接,所述推板及第一滑杆中心部开设有插槽,所述插槽内滑动连接有第二滑杆,所述第二滑竿端部连接有第二密封盘。

4.根据权利要求3所述的用于深基坑支护体系的内支撑连接,其特征在于:所述分隔板上开设有安装槽,所述安装槽内安装有气压传感器,所述气压传感器与反冲压调节装置主体外壁的显示器连接。

5.根据权利要求3所述的用于深基坑支护体系的内支撑连接,其特征在于:所述推板尺寸与反冲压调节装置主体尺寸适配,所述推板上开设有多个通气槽,所述通气槽沿推板边缘均匀分布。

6.根据权利要求3所述的用于深基坑支护体系的内支撑连接,其特征在于:所述第二密封盘尺寸与反冲压调节装置主体适配,所述第二密封盘上设有密封圈和密封槽。

7.根据权利要求3所述的用于深基坑支护体系的内支撑连接,其特征在于:所述自锁型伸缩装置包括安装座、伸缩主体和伸缩端,所述安装座与反冲压调节装置主体一端固定连接,所述安装座上固定有第一支座,所述第一支座上通过固定销转动连接有多个第一连杆,所述第一连杆另一端分别与第二支座、第三支座通过固定销转动连接,所述第二支座、第三支座之间通过螺纹孔与双向螺杆连接,所述双向螺杆一端设有操作柄,所述第二支座、第三支座上通过固定销转动连接有多个第二连杆,所述第二连杆另一端通过固定销与第四支座转动连接,所述第一连杆和第二连杆在竖直面上围合成菱形,所述第四支座与伸缩端固定连接。

8.根据权利要求7所述的用于深基坑支护体系的内支撑连接,其特征在于:所述双向螺杆穿过第三支座以及反冲压调节装置主体与操作螺母固定连接,所述操作螺母的尺寸与双向螺杆适配,所述反冲压调节装置主体上开设有供双向螺杆移动的条形孔。
