专利号: 202111286288X
申请人: 溧阳常大技术转移中心有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

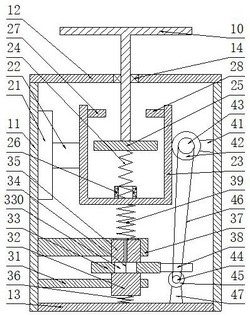

1.一种刚度突跳激发耦合阻尼的抗冲击隔振器,包括保护套,用于安装被隔振设备的隔振平台(10),其特征在于:还包括:刚度突跳机构,装设在所述保护套内与所述隔振平台(10)相连,用于改变所述隔振平台(10)的升降运动刚度;

阻尼自适应机构,装设在所述保护套内用于产生变化的阻尼并吸收过剩的冲击能量;

以及刚度驱动阻尼机构,装设在所述刚度突跳机构与所述阻尼自适应机构之间,用于刚度突跳后激发阻尼力;

所述刚度突跳机构包括装设在所述保护套上的升降组件,装设在所述升降组件与所述隔振平台(10)之间的第一刚度弹簧(24),装设在所述升降组件与所述阻尼自适应机构之间的第二刚度弹簧(39),用于保护第一刚度弹簧(24)并触发刚度突跳的保护触发组件;第二刚度弹簧(39)的刚度值大于第一刚度弹簧(24)的刚度值;

所述升降组件包括装设在所述保护套上的直线导轨(21),装设在所述直线导轨(21)上的升降滑块(22),装设在所述升降滑块(22)上的U型板(23),装设在所述隔振平台(10)与所述第一刚度弹簧(24)之间的升降板(25);

所述阻尼自适应机构包括可水平方向运动的平动阻尼板(33),能够对所述平动阻尼板(33)向下施加变化压力的下降压力组件,能够对所述平动阻尼板(33)向上施加变化压力的上升压力组件;

所述刚度驱动阻尼机构包括采用支架A(41)装设在所述保护套上的复合齿轮A,采用支架B(47)装设在所述保护套上的复合齿轮B,用于实现所述复合齿轮A到所述复合齿轮B之间转动传递的传动链,装设在所述阻尼自适应机构上与所述复合齿轮B啮合传动的水平齿条(38);水平齿条(38)左端与平动阻尼板(33)固定相连,复合齿轮A与U型板(23)啮合传动。

2.根据权利要求1所述的一种刚度突跳激发耦合阻尼的抗冲击隔振器,其特征在于:所述保护触发组件包括装设在U型板(23)上端的刚度突跳板A(27)和刚度突跳板B(28),套装在所述第一刚度弹簧(24)上的弹簧保护套筒(26)。

3.根据权利要求1所述的一种刚度突跳激发耦合阻尼的抗冲击隔振器,其特征在于:所述下降压力组件包括与所述平动阻尼板(33)上端面滑动接触的压力滑块B(35),固定装设在所述保护套上只允许所述压力滑块B(35)向下运动的升降定位板B(37);所述上升压力组件包括与所述平动阻尼板(33)下端面滑动接触的压力滑块A(32),与所述保护套固定相连滑动套装在所述压力滑块A(32)上的升降定位板A(31),沿铅垂方向装设在所述压力滑块A(32)与保护套之间的抗压平衡弹簧(36)。

4.根据权利要求1所述的一种刚度突跳激发耦合阻尼的抗冲击隔振器,其特征在于:所述复合齿轮A包括同轴同步转动装设的齿轮A(42)和齿轮B(43),所述复合齿轮B包括同轴同步转动装设的齿轮C(44)和齿轮D(45);所述齿轮A(42)与U型板(23)啮合传动,所述齿轮B(43)通过同向传动链(46)与所述齿轮C(44)传动连接,所述齿轮D(45)与水平齿条(38)啮合传动。

5.根据权利要求1所述的一种刚度突跳激发耦合阻尼的抗冲击隔振器,其特征在于:第二刚度弹簧(39)的刚度值不小于第一刚度弹簧(24)的刚度值的十倍。
