专利号: 2021112902552
申请人: 河南工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

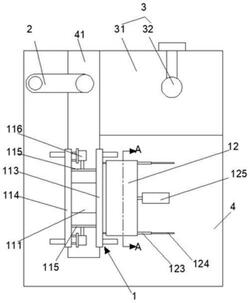

1.一种高压直流电缆绝缘聚丙烯基复合材料电树枝观测装置,其特征在于,包括试样切割装置(1),所述试样切割装置(1)包括水平滑动设置的第一仓(10)、设置在所述第一仓(10)上方的第二仓(11)及水平滑动设置在所述第一仓(10)和第二仓(11)之间的切割刀(12),所述第一仓(10)内滑动设置有第一推板(101),所述第二仓(11)内滑动设置有第二推板(111),所述第二推板(111)用于推动设置于所述第二仓(11)的试件向所述第一仓(10)的方向运动,所述切割刀(12)用于将伸出所述第二仓(11)的试件切片,所述第一推板(101)用于根据切片厚度向远离所述第二仓的方向运动,以使试件切片能够逐片进入所述第一仓(10);

搬运装置(2),设置在所述第一仓(10)的滑动方向上;

观测组件(3),包括设置于所述第一仓(10)滑动方向上的透明承载台(31)及设置于所述透明承载台(31)上方的视频显微镜(32);

所述第一推板(101)还用于将设置于所述第一仓(10)的试件切片逐片推出所述第一仓,所述搬运装置(2)用于将所述第一仓(10)内的试件切片搬运至所述透明承载台(31);所述第一仓(10)和所述第二仓(11)均为竖直设置,所述第一仓(10)设置于所述第二仓(11)的下方,所述切割刀(12)的滑动方向垂直于所述第一仓(10)的滑动方向;

所述试样切割装置切割试件的方法包括以下步骤:

步骤一、将第一仓水平运动至第二仓的外侧,然后将试件插入第一仓内,并控制第一推板向下运动,使试件可以完全插入第一仓内,且使试件的上表面与第一仓的上端部平齐;

步骤二、第一仓运动至第二仓的正下方,并使第二推板移动至第二仓的下部开口位置且使第二推板的下表面与第二仓的下部开口处平齐;

步骤三、第一推板向上运动将试件推出,根据第一仓和第二仓之间的距离在试件的上端面与第二推板的下表面接触时,控制第二推板与第一推板同步向上运动,将试件推入第二仓,并使试件下表面与切割刀上刀面处于同一水平面;

步骤四、第一推板回落使第一推板的上表面与切割刀下刀面之间的竖直距离等于切片的厚度,此时第一仓上端面不高于切割刀下刀面,且第一仓上端面与切割刀下刀面之间的竖直距离小于切片的厚度;

步骤五、第二推板推动试件向下运动一个切片厚度的距离,然后切割刀运动进行切割,在切割的同时切片被切割刀挤压至第一仓内;

步骤六、重复步骤五,从而将试件切割成多片切片,并将切片挤压至第一仓内。

2.根据权利要求1所述的一种高压直流电缆绝缘聚丙烯基复合材料电树枝观测装置,其特征在于,所述第二仓(11)的下底面不低于所述切割刀(12)的下刀面。

3.根据权利要求2所述的一种高压直流电缆绝缘聚丙烯基复合材料电树枝观测装置,其特征在于,所述第二仓(11)包括靠近所述切割刀(12)的第一侧壁(113)及与所述第一侧壁(113)平行间隔设置的第二侧壁(114),所述第一侧壁(113)设置有供所述切割刀(12)通过的避让通道(1131),所述第二侧壁面向所述切割刀(12)的侧面设置有避让槽(1132),所述切割刀(12)的上刀面高于所述第二仓(11)的下底面。

4.根据权利要求3所述的一种高压直流电缆绝缘聚丙烯基复合材料电树枝观测装置,其特征在于,所述第二仓(11)还包括滑动设置在所述第一侧壁和所述第二侧壁之间的两个第三侧壁(115)及用于驱动两个所述第三侧壁相向和相背水平滑动的第一驱动装置(116),所述第一仓(10)包括与所述第一侧壁和第二侧壁等间距设置的两个第四侧壁(102)、与两个所述第三侧壁(115)等间距设置的两个第五侧壁及用于驱动两所述第五侧壁相向和相背水平运动的第二驱动装置,且所述第二驱动装置和所述第一驱动装置(116)为同步设置。

5.根据权利要求4所述的一种高压直流电缆绝缘聚丙烯基复合材料电树枝观测装置,其特征在于,所述第二推板(111)面向所述第一仓(10)的一面上设置有多个吸附孔,多个所述吸附孔沿所述第一驱动装置的驱动方向自所述第二推板(111)的中间区域向侧边间隔设置。

6.根据权利要求1‑5任一所述的一种高压直流电缆绝缘聚丙烯基复合材料电树枝观测装置,其特征在于,所述第一仓(10)的下方水平滑动设置有滑动台(13),所述滑动台(13)的上方设置有承载板(14),所述滑动台(13)和所述承载板(14)之间设置有升降装置,所述第一仓(10)设置在所述承载板(14)的上方。

7.根据权利要求1‑5任一所述的一种高压直流电缆绝缘聚丙烯基复合材料电树枝观测装置,其特征在于,还包括水平设置的承载台(4),所述承载台(4)上沿所述第一仓(10)的滑动方向设置有条形通道(41),所述第一仓滑动设置在所述承载台的下方,所述第二仓(11)设于所述条形通道(41)的一端且位于所述条形通道的正上方,所述搬运装置(2)和所述观测组件(3)分设于所述条形通道(41)另一端的两侧。

8.根据权利要求1‑5任一所述的一种高压直流电缆绝缘聚丙烯基复合材料电树枝观测装置,其特征在于,所述搬运装置(2)为水平推杆;

或者,所述搬运装置(2)为机械手。
