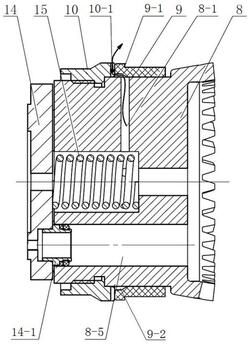

1.一种液压柱塞泵，包括泵体，泵体内通过滑动轴承（9）转动装配有缸体（8），缸体（8）内设有柱塞孔（8‑5），柱塞孔（8‑5）内滑动装配有柱塞（16），所述缸体（8）与泵体之间依次布置有浮动盘（14）和配流盘（13），所述缸体（8）的中心位置设有弹簧安装槽（8‑4），弹簧安装槽（8‑4）内设有用于将浮动盘（14）顶压在配流盘（13）上的弹簧（15）；其特征在于：所述弹簧安装槽（8‑4）与泵体的内腔连通，液压柱塞泵内设有连通弹簧安装槽（8‑4）和缸体（8）外部的冷却流道，所述冷却流道流经滑动轴承（9），所述冷却流道包括沿缸体（8）的径向延伸布置的通流孔（8‑1），通流孔（8‑1）与弹簧安装槽（8‑4）连通，以在缸体（8）转动时将弹簧安装槽（8‑4）内的液体甩向滑动轴承（9）。

2.根据权利要求1所述的液压柱塞泵，其特征在于：所述弹簧安装槽（8‑4）与所述滑动轴承（9）沿径向正对布置，所述冷却流道包括设于滑动轴承（9）一端内侧的环形通道（9‑2），所述环形通道（9‑2）与所述通流孔（8‑1）连通。

3.根据权利要求1所述的液压柱塞泵，其特征在于：所述泵体包括相连的斜壳体（11）、直壳体（20），所述缸体（8）转动装配在斜壳体（11）内，所述斜壳体（11）的端部设有泵端盖（12），所述配流盘（13）固设于所述泵端盖（12）上；

斜壳体（11）、缸体（8）之间设有限位结构，限位结构用于克服所述弹簧（15）对缸体（8）施加的反向弹性力，以对缸体（8）反向移动极限进行限制。

4.根据权利要求3所述的液压柱塞泵，其特征在于：所述限位结构包括设于缸体（8）外部的推力螺套（10）；

所述推力螺套（10）用于与泵体上固设的所述滑动轴承（9）沿轴向挡止配合。

5.根据权利要求4所述的液压柱塞泵，其特征在于：所述斜壳体（11）的内部有缩颈段，所述滑动轴承（9）安装在缩颈段上，缩颈段有朝向配流盘（13）方向的轴承台肩（11‑1），滑动轴承（9）的外周上设有翻边凸台（9‑1），翻边凸台（9‑1）用于与轴承台肩（11‑1）挡止配合。

6.根据权利要求3所述的液压柱塞泵，其特征在于：所述推力螺套（10）的朝向滑动轴承（9）的一端端面上设有通流槽（10‑1），通流槽（10‑1）与所述环形通道（9‑2）连通。

7.根据权利要求3所述的液压柱塞泵，其特征在于：液压柱塞泵包括驱动缸体（8）转动的传动轴（18），传动轴（18）上设有主动锥齿轮（18‑4），缸体（8）上设有与主动锥齿轮（18‑4）啮合传动的从动锥齿轮（8‑6）；

所述传动轴（18）包括朝向缸体（8）一侧的大径段，还包括背向缸体（8）一侧的小径段，所述直壳体（20）的内壁上设有与传动轴（18）的大径段配合以对传动轴（18）进行支撑的支撑滑套（5）；

所述直壳体（20）内还固定有密封盖（6），密封盖（6）与传动轴（18）的小径段之间设有用于支撑传动轴（18）的轴承；

所述密封盖（6）的朝向缸体（8）的一端端部与大径段之间设有推力轴承（4）。

8.根据权利要求7所述的液压柱塞泵，其特征在于：所述传动轴（18）的朝向密封盖（6）的一端端面上沿周向间隔排布有至少两个推力盘（18‑1），推力盘（18‑1）与推力轴承（4）配合，任意相邻两推力盘（18‑1）之间构成连通推力轴承（4）内外的径向槽（18‑2）。

9.根据权利要求1‑8中任意一项所述的液压柱塞泵，其特征在于：所述缸体（8）的中心位置设有轴向贯穿缸体（8）的通孔，所述通孔包括靠近配流盘（13）的大孔段和背向配流盘（13）的小孔段，所述大孔段构成所述弹簧安装槽（8‑4）。

10.根据权利要求1‑8中任意一项所述的液压柱塞泵，其特征在于：所述通流孔（8‑1）沿周向均布。
