专利号: 202111312928X
申请人: 南京市淑先科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

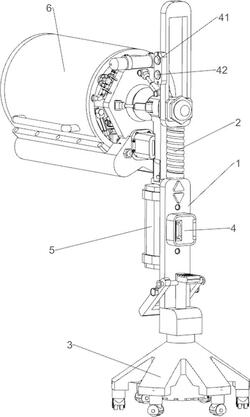

1.一种烧伤科室用皮肤创口隔离上药辅助装置,其特征是,包括有:移动底架(1),移动底架(1)一侧设有橡胶握套(2);

移动万向座(3),移动万向座(3)安装在移动底架(1)上;

启动按钮(41),启动按钮(41)安装在移动底架(1)上;

停止按钮(42),停止按钮(42)安装在移动底架(1)上;

升降机构(5),安装在移动底架(1)与橡胶握套(2)之间,用于进行升降;

固定机构(6),安装在升降机构(5)上,用于进行固定手臂;

升降机构(5)包括有:

电动推杆(51),电动推杆(51)安装在移动底架(1)上;

升降连杆(52),升降连杆(52)安装在电动推杆(51)上;

升降连接座(53),升降连接座(53)安装在升降连杆(52)上;

活动滑块(54),活动滑块(54)滑动式安装在橡胶握套(2)上,活动滑块(54)与升降连接座(53)固定连接;

升高按钮(55),升高按钮(55)安装在橡胶握套(2)上;

降低按钮(56),降低按钮(56)安装在橡胶握套(2)上;

固定机构(6)包括有:

定位连接座(67),定位连接座(67)转动式安装在升降连接座(53)上;

固定横架(68),固定横架(68)安装在定位连接座(67)上;

开合横架(69),开合横架(69)铰接式安装在定位连接座(67)上;

固定六角架(61),固定六角架(61)安装在定位连接座(67)上;

底部连接块(62),底部连接块(62)对称式安装在固定六角架(61)上;

防护罩(63),防护罩(63)安装在固定六角架(61)上,底部连接块(62)位于防护罩(63)内;

顶部固定架(64),顶部固定架(64)安装在防护罩(63)上;

安全挡板(65),安全挡板(65)铰接式安装在顶部固定架(64)上;

连接弹簧柱(66),连接弹簧柱(66)间隔安装在升降连接座(53)与固定六角架(61)之间;

还包括有涂抹机构(7),涂抹机构(7)包括有:伺服电机(71),伺服电机(71)安装在其中一个底部连接块(62)上;

开槽驱动轴(72),开槽驱动轴(72)转动式安装在两个底部连接块(62)之间,开槽驱动轴(72)与伺服电机(71)的输出轴固定连接;

移动六角架(73),移动六角架(73)滑动式安装在固定六角架(61)上,开槽驱动轴(72)穿过移动六角架(73),开槽驱动轴(72)与移动六角架(73)滑动配合;

第一传动横杆(75),第一传动横杆(75)转动式安装在移动六角架(73)上;

换向锥齿轮组件(74),换向锥齿轮组件(74)安装在第一传动横杆(75)与开槽驱动轴(72)之间,换向锥齿轮组件(74)与开槽驱动轴(72)滑动配合;

第二传动横杆(77),第二传动横杆(77)转动式安装在移动六角架(73)上;

第一传动组件(76),第一传动组件(76)安装在第一传动横杆(75)与第二传动横杆(77)之间;

传动横轴(79),传动横轴(79)间隔转动式安装在移动六角架(73)上;

传动球盘(710),传动球盘(710)对称式安装在传动横轴(79)上;

涂抹滚轮组件(711),涂抹滚轮组件(711)安装在传动横轴(79)上;

第二传动组件(78),第二传动组件(78)安装在第二传动横杆(77)与其中一根传动横轴(79)之间。

2.按照权利要求1所述的一种烧伤科室用皮肤创口隔离上药辅助装置,其特征是,还包括有横移机构(8),横移机构(8)包括有:定位丝杆(82),定位丝杆(82)对称转动式安装在两个底部连接块(62)之间;

传动齿轮组件(81),传动齿轮组件(81)安装在两根定位丝杆(82)与开槽驱动轴(72)之间;

定位连杆(83),定位连杆(83)对称式铰接安装在移动六角架(73)上;

滑动套筒(85),滑动套筒(85)滑动式安装在定位连杆(83)上;

定向横杆(84),定向横杆(84)转动式安装在两个滑动套筒(85)之间;

定位移块(86),定位移块(86)转动式安装在两个定位连杆(83)之间,定位移块(86)与定位丝杆(82)配合;

定位连块(87),定位连块(87)安装在定向横杆(84)上;

伸缩电磁阀(88),伸缩电磁阀(88)安装在移动六角架(73)上,伸缩电磁阀(88)与定位连块(87)固定连接;

第一压力传感器(89),第一压力传感器(89)安装在固定六角架(61)上;

第二压力传感器(810),第二压力传感器(810)安装在固定六角架(61)上。

3.按照权利要求2所述的一种烧伤科室用皮肤创口隔离上药辅助装置,其特征是,还包括有供药机构(9),供药机构(9)包括有:储药罐(91),储药罐(91)安装在固定六角架(61)上;

伸缩导液管(92),伸缩导液管(92)安装在移动六角架(73)上,伸缩导液管(92)与储药罐(91)固定连接并连通;

水泵(93),水泵(93)安装在固定六角架(61)上,水泵(93)与伸缩导液管(92)配合;

出液喷头(94),出液喷头(94)间隔安装在伸缩导液管(92)上并连通;

液位传感器(95),液位传感器(95)安装在储药罐(91)上。

4.按照权利要求3所述的一种烧伤科室用皮肤创口隔离上药辅助装置,其特征是,还包括有定位机构(10),定位机构(10)包括有:定位橡胶块(103),定位橡胶块(103)滑动式安装在移动底架(1)与移动万向座(3)之间;

脚踏块(101),脚踏块(101)定位橡胶块(103)上;

复位架(102),复位架(102)转动式安装在移动底架(1)与定位橡胶块(103)之间。

5.按照权利要求4所述的一种烧伤科室用皮肤创口隔离上药辅助装置,其特征是,还包括有电控箱(4),电控箱(4)安装于移动底架(1)一侧,电控箱(4)内包括有开关电源、电源模块和控制模块,开关电源为整个设备供电,电源模块上通过线路连接有电源总开关,控制模块和电源模块通过电性连接;控制模块上连接有DS1302时钟电路和24C02电路;启动按钮(41)、停止按钮(42)、升高按钮(55)、降低按钮(56)、第一压力传感器(89)、第二压力传感器(810)和液位传感器(95)都与控制模块通过电性连接;伺服电机(71)、伸缩电磁阀(88)、水泵(93)和电动推杆(51)都与控制模块通过外围电路连接。
