专利号: 2021113152303
申请人: 杭州非德新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.新能源汽车清洗设备,包括有底板(1),开槽安装板(2)、喷洗组件(3)和收水组件(4),其特征是:喷洗组件(3)包括有大高压喷头(31)、储水箱(32)、高压喷头组一(33)、下压滑轨架(34)、第一复位弹簧(36)和小高压喷头(37),底板(1)上部对称固接有开槽安装板(2);底板(1)上设有喷洗组件(3),底板(1)上设有收水组件(4),开槽安装板(2)中部固接有大高压喷头(31),底板(1)底部固接有储水箱(32),底板(1)内部中间呈线性分布转动式连接有七个高压喷头组一(33),高压喷头组一(33)穿过储水箱(32),开槽安装板(2)相互远离的一侧下部均滑动式连接有一对下压滑轨架(34),下压滑轨架(34)上部与开槽安装板(2)之间连接有一对第一复位弹簧(36),下压滑轨架(34)底部与底板(1)之间同样连接有一对第一复位弹簧(36),下压滑轨架(34)内侧转动式连接有小高压喷头(37);

收水组件(4)包括有支撑架(40)、电动推杆(41)、异型连接杆(42)、楔形转轴架(43)、吸水海绵一(44)、四角开孔块(45)、第二复位弹簧(46)、高压喷头组二(47)和紧贴吸水部件,底板(1)顶部固接有支撑架(40),支撑架(40)上对称固定安装有电动推杆(41),电动推杆(41)位于开槽安装板(2)上方,电动推杆(41)伸缩轴一端固接有异型连接杆(42),开槽安装板(2)上部滑动式连接有楔形转轴架(43),位于前侧的楔形转轴架(43)与位于前侧的异型连接杆(42)固接,位于后侧的楔形转轴架(43)与位于后侧的异型连接杆(42)固接,楔形转轴架(43)上转动式连接有吸水海绵一(44),两个吸水海绵一(44)均位于两块开槽安装板(2)之间,楔形转轴架(43)上部滑动式连接有四角开孔块(45),四角开孔块(45)中部开有圆孔,四角开孔块(45)上下往复运动用于将吸水海绵一(44)内的水挤出,四角开孔块(45)与相邻吸水海绵一(44)抵接,四角开孔块(45)与楔形转轴架(43)之间连接有第二复位弹簧(46),两个楔形转轴架(43)之间共同转动式连接有高压喷头组二(47),紧贴吸水部件固接于楔形转轴架(43)上,紧贴吸水部件用于沿着车辆顶部运动并紧贴车辆顶部,起有效地吸水的作用;

上述四角开孔块(45)中部开有圆形孔,四角开孔块(45)用于将吸水海绵一(44)内的水挤出。

2.按照权利要求1所述的新能源汽车清洗设备,其特征是:大高压喷头(31)的直径大于小高压喷头(37)的直径,大高压喷头(31)用于大范围地喷射水流,起将新能源汽的车身上沾有的粉尘冲刷干净的作用。

3.按照权利要求1所述的新能源汽车清洗设备,其特征是:紧贴吸水部件包括有L型支撑块(471)、带圆杆滑动块(48)、第三复位弹簧(49)和吸水海绵二(410),两个楔形转轴架(43)相互靠近的一侧上部固接有L型支撑块(471),L型支撑块(471)上滑动式连接有带圆杆滑动块(48),带圆杆滑动块(48)的圆杆上套设有第三复位弹簧(49),两块带圆杆滑动块(48)之间下部共同转动式连接有吸水海绵二(410)。

4.按照权利要求1所述的新能源汽车清洗设备,其特征是:还包括有摆动组件一(5),摆动组件一(5)设于下压滑轨架(34)上,摆动组件一(5)包括有楔形下压架(51)、固定齿条架一(52)、固定齿条架二(53)、调节齿轮一(54)、L型齿条架(55)和调节齿轮二(56),位于前侧的一对下压滑轨架(34)上部共同固接有楔形下压架(51),位于后侧的一对下压滑轨架(34)上部同样共同固接有楔形下压架(51),楔形下压架(51)与楔形转轴架(43)接触,底板(1)顶部固接有一对固定齿条架一(52),底板(1)顶部固接有一对固定齿条架二(53),固定齿条架一(52)和固定齿条架二(53)错位设置,同时固定齿条架一(52)和固定齿条架二(53)上的齿块错位设置,小高压喷头(37)左右两侧均固接有调节齿轮一(54),相邻的固定齿条架二(53)与调节齿轮一(54)啮合,开槽安装板(2)上部对称固接有L型齿条架(55),高压喷头组二(47)前后两侧均固接有调节齿轮二(56),调节齿轮二(56)与位于左侧的L型齿条架(55)啮合。

5.按照权利要求4所述的新能源汽车清洗设备,其特征是:还包括有摆动组件二(6),摆动组件二(6)设于开槽安装板(2)上,摆动组件二(6)包括有Z型下压架(61)、第一归位弹簧(62)、楔形滑动齿条架(63)、第二归位弹簧(64)和调节齿轮三(65),开槽安装板(2)下部左侧滑动式连接有Z型下压架(61),同侧Z型下压架(61)与楔形下压架(51)底部固接,Z型下压架(61)与开槽安装板(2)之间连接有第一归位弹簧(62),底板(1)下方滑动式连接有一对楔形滑动齿条架(63),楔形滑动齿条架(63)穿过储水箱(32),楔形滑动齿条架(63)与底板(1)之间连接有第二归位弹簧(64),高压喷头组一(33)前后两侧均固接有调节齿轮三(65),同侧调节齿轮三(65)与楔形滑动齿条架(63)啮合。

6.按照权利要求5所述的新能源汽车清洗设备,其特征是:还包括有去水组件(7),去水组件(7)设于楔形下压架(51)上,去水组件(7)包括有异型固定架(71)、Y型滑动杆(72)和第三归位弹簧(73),楔形下压架(51)左右两侧均固接有异型固定架(71),异型固定架(71)上滑动式连接有Y型滑动杆(72),位于左侧的Y型滑动杆(72)与四角开孔块(45)套接,Y型滑动杆(72)与异型固定架(71)之间连接有第三归位弹簧(73)。

7.按照权利要求6所述的新能源汽车清洗设备,其特征是:还包括有除泥滤网(8)和热风干机(9),底板(1)上凹槽处对称设有除泥滤网(8),开槽安装板(2)上对称设有热风干机(9),热风干机(9)位于大高压喷头(31)两侧。

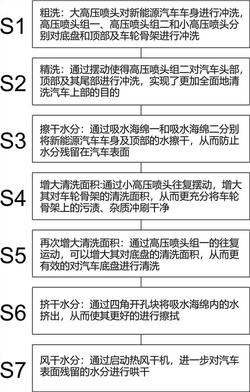

8.按照权利要求7所述的新能源汽车清洗设备的清洗方法,其特征是:包括以下步骤:

S1:粗洗:首先大高压喷头(31)会将新能源汽车的车身上沾有的粉尘进行全面地冲洗,然后高压喷头组一(33)、高压喷头组二(47)和小高压喷头(37)会分别对新能源汽车的底盘、顶部、车轮及车轮骨架进行冲洗,从而可以充分全面地对新能源汽车进行清洗;

S2:精洗:在清洗车身上部时,首先高压喷头组二(47)会对车头部位进行冲刷,接着高压喷头组二(47)对车身顶部进行冲刷,然后高压喷头组二(47)会对车尾部分进行冲洗,实现了能够更加全面地对新能源汽车的上部进行清洗的目的; S3:擦干水分:通过吸水海绵一(44)和吸水海绵二(410)分别将新能源汽车的车身两侧、新能源汽车顶部的水擦干,从而可以充分高效地将新能源汽车擦干; S4:增大清洗面积:通过小高压喷头(37)往复摆动,可以增大其清洗车轮和车轮骨架的面积,从而可以更加充分有效地将车轮和车轮骨架上的污渍和杂质冲刷干净;

S5:再次增大清洗面积:通过高压喷头组一(33)往复摆动,可以增大其清洗新能源汽车底盘的面积,从而可以将汽车底盘清洗得更加充分;

S6:挤干水分:通过四角开孔块(45)将吸水海绵一(44)内的水挤出,从而使其可以更好地进行擦拭;

S7:风干水分:通过启动热风干机(9),可以进一步地对汽车表面残留的水分进行烘干。
