专利号: 2021113187976
申请人: 江苏百依高新材料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

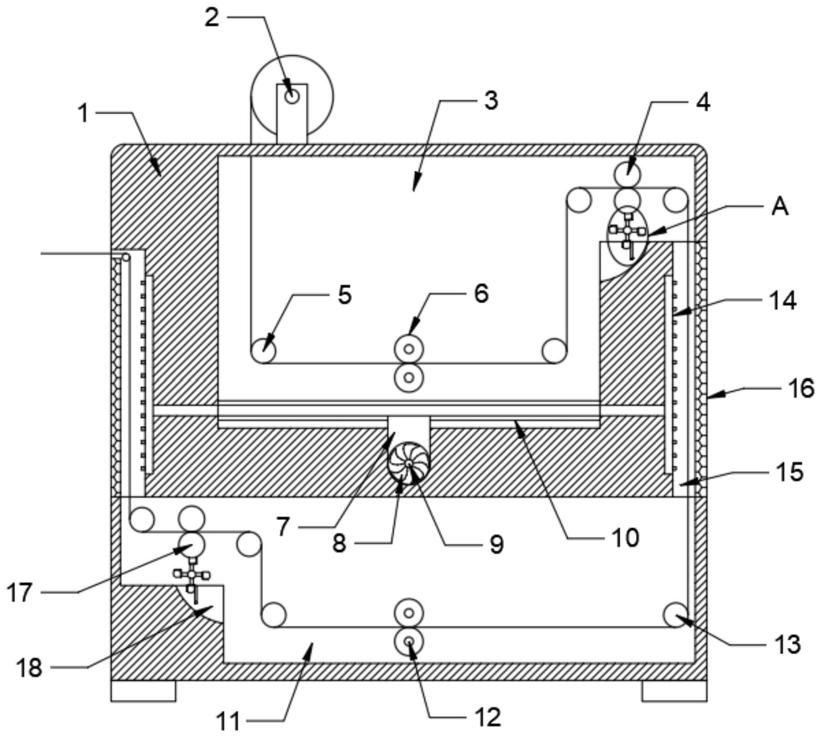

1.一种合成纤维纺织原料加工工艺,该合成纤维纺织原料加工工艺采用如下加工装置,其特征在于,包括机体(1),所述机体(1)内设有水洗腔(3)和上油腔(11),所述上油腔(11)位于水洗腔(3)的下方,所述机体(1)的两侧均设有与水洗腔(3)和上油腔(11)连通的烘干通道(15);

所述水洗腔(3)和上油腔(11)内分别安装有多个第一导向辊(5)和多个第二导向辊(13),所述机体(1)的顶部安装有卷绕合成纤维的放卷辊(2),所述合成纤维依次经过多个第一导向辊(5)后通过右侧烘干通道(15)进入上油腔(11)内,再依次经过多个第二导向辊(13)后通过左侧烘干通道(15)拉出机体(1);

所述水洗腔(3)的底部水平安装有中空加热管(10),所述机体(1)内安装有可向中空加热管(10)内通入气体的吹气机构,通入气体经中空加热管(10)加热后吹入两侧烘干通道(15)内,对合成纤维进行热风烘干;

所述水洗腔(3)和上油腔(11)内均安装有一对可错位移动的揉搓辊(6);

所述水洗腔(3)与右侧烘干通道(15)的连接处转动连接有一对挤水辊(4),所述上油腔(11)与左侧烘干通道(15)的连接处转动连接有一对挤油辊(17),所述一对挤水辊(4)和一对挤油辊(17)的下方均安装有吸液机构;

采用该合成纤维纺织原料加工装置生产合成纤维时包括如下步骤:

S1、将合成纤维丝束卷绕在放卷辊(2)上,拉出丝束一端依次经过多个第一导向辊(5)后通过右侧烘干通道(15)进入上油腔(11)内,再依次经过多个第二导向辊(13)后通过左侧烘干通道(15)拉出机体(1);

S2、水洗腔(3)内注入清水没过水平状态的丝束,通过中空加热管(10)对清水进行加热,一对揉搓辊(6)错位移动对丝束进行揉搓,配合热水有效洗涤掉丝束上的残余单体;

S3、S2中水洗后的丝束经过一对挤水辊(4),将丝束内多余的水分挤出,通过设置吸液机构,能够间歇的吸附掉附着在下方挤水辊(4)上的水分,并将多余水分再次导入水洗腔(3)内;

S4、经S3挤水后的丝束通过右侧烘干通道(15),吹气机构持续向中空加热管(10)内吹入气体,在中空加热管(10)作用下变为热气吹向烘干通道(15)对丝束进行烘干;

S5、烘干后的丝束再次没入上油腔(11)的油剂内,一对揉搓辊(6)错位移动对丝束进行揉搓,能够使油剂完全渗入丝束内,再经一对挤油辊(17)将多余油剂挤出,最终再次烘干进行后续切断打包工序;

所述吹气机构包括安装在机体(1)内的通风道(7),所述通风道(7)位于水洗腔(3)和上油腔(11)之间,所述通风道(7)内安装有风机(8),所述通风道(7)的末端与中空加热管(10)连通;

还包括可同时带动两对揉搓辊(6)错位移动的揉搓机构,所述揉搓机构由驱动组件和弹性组件组成;

所述驱动组件包括设置在机体(1)前侧内的安装腔(26),所述风机(8)的输出轴(9)延伸至安装腔(26)内并固定有双头凸轮(27),所述安装腔(26)的顶部与底部均设有滑槽(29),所述滑槽(29)内滑动安装有滑板(28),所述滑板(28)的一端延伸至安装腔(26)内并转动连接有与双头凸轮(27)相抵的滚轮,滑板(28)的另一端与滑槽(29)的内底部间通过第一弹簧(30)弹性连接;

所述弹性组件包括设置在滑槽(29)和揉搓辊(6)之间的两个圆腔(35),所述圆腔(35)内设有滑块(33),所述滑块(33)的一侧固定有延伸出圆腔(35)的转轴(12),所述转轴(12)的延伸端与对应揉搓辊(6)转动连接,所述滑块(33)的另一侧与圆腔(35)内壁间通过第二弹簧(34)弹性连接,所述两个圆腔(35)与滑槽(29)之间均连通有与对应第二弹簧(34)电性连接的第一导电头(31),所述滑板(28)的侧壁嵌设有与两个第一导电头(31)配合的第二导电头(32),所述第二导电头(32)外接电源。

2.根据权利要求1所述的一种合成纤维纺织原料加工工艺,其特征在于,所述烘干通道(15)内侧的内壁安装有竖直设置的烘干管(14),两侧所述烘干管(14)与中空加热管(10)的两端间均通过连接管连通,所述烘干管(14)的侧壁设有多个出风孔。

3.根据权利要求1所述的一种合成纤维纺织原料加工工艺,其特征在于,所述机体(1)的两侧均设有与烘干通道(15)连通的出风口,所述出风口内安装有挡网(16)。

4.根据权利要求1所述的一种合成纤维纺织原料加工工艺,其特征在于,所述吸液机构包括转动连接在一对挤水辊(4)和一对挤油辊(17)下方的转杆(19),所述转杆(19)的周向上通过多根连接臂固定有L型边框(20),所述L型边框(20)内安装有海绵(21)。

5.根据权利要求4所述的一种合成纤维纺织原料加工工艺,其特征在于,所述风机(8)的输出轴(9)延伸至机体(1)外并固定有主动轮(23),所述转杆(19)的前侧端延伸出机体(1)外并固定有从动轮(25),所述主动轮(23)和从动轮(25)间套设有皮带(24)。

6.根据权利要求4所述的一种合成纤维纺织原料加工工艺,其特征在于,所述水洗腔(3)和上油腔(11)的内壁位于吸液机构的下方设置有导水槽(18),所述导水槽(18)内通过扭力弹簧转动连接有挤液板(22),所述挤液板(22)与L型边框(20)配合将海绵(21)内的液体挤出。
