专利号: 2021113231678
申请人: 南京中枢讯飞信息技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

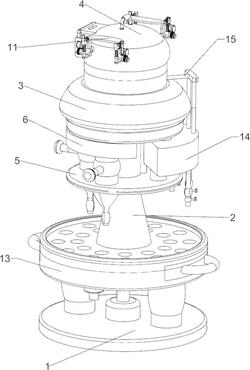

1.一种高效均匀配比消毒溶液的医疗装置,其特征在于,包括第一支撑块(1),在第一支撑块(1)顶部中间安装有支撑杆(2),在支撑杆(2)顶部安装有外壳(3),在外壳(3)顶部转动式连接有密封块(4),在支撑杆(2)上部固接有支撑板(5),在外壳(3)底部左侧固接有第一固定块(6),在第一固定块(6)底部前侧和左侧穿过支撑板(5)均连接有两个限位块(7),在限位块(7)中部均转动式安装有第一阀门(8),在限位块(7)底部均设置有第一出水口(9),在支撑杆(2)内部上侧与外壳(3)内侧之间安装有搅拌组件(10),在外壳(3)上部前后两侧均设置有输送组件(11);输送组件(11)包括进水管(1101),在外壳(3)上部前后两侧均左右对称连接有进水管(1101),在进水管(1101)顶部外侧均固接有第二支撑块(1102),在左右两侧第二支撑块(1102)的上侧之间均滑动式连接有与密封块(4)配合的第一活动块(1103),在第一活动块(1103)外侧与第二支撑块(1102)上侧之间均连接有第一弹簧(1104),在进水管(1101)底部外侧均固接有第三固定块(1105),在第三固定块(1105)顶部外侧均滑动式设置有与第一活动块(1103)配合的第一滑块(1106),在第一滑块(1106)底部与第三固定块(1105)顶部外侧之间均连接有第二弹簧(1107),在第一滑块(1106)外侧均固定接有第一固定杆(1108),在进水管(1101)顶部外侧均对称连接有第二固定杆(1110),在同侧两个第二固定杆(1110)之间均滑动式连接有与第一固定杆(1108)连接的第一滑杆(1109),在第一滑杆(1109)与第二固定杆(1110)之间均连接有第三弹簧(1111),在第一滑杆(1109)外侧均设置有与进水管(1101)抵挡配合的挡板(1112),在进水管(1101)顶部外侧均固接有第四固定块(1113),在第四固定块(1113)上侧均前后对称滑动式安装有可以卡住第一滑杆(1109)的第二活动块(1115),在第二活动块(1115)外侧与第四固定块(1113)上部内侧之间均对称连接有第四弹簧(1114),在第二活动块(1115)内部上侧均安装有同侧之间可以相互吸附的磁铁(1116)。

2.如权利要求1所述的一种高效均匀配比消毒溶液的医疗装置,其特征在于,搅拌组件(10)包括电机(1001),在支撑杆(2)内部中间安装有电机(1001),在电机(1001)的输出轴上连接有槽杆(1002),在槽杆(1002)外侧滑动式连接有槽筒(1003),在槽筒(1003)上部外侧连接有连接杆(1006),在槽筒(1003)顶部安装有与连接杆(1006)连接的扇叶(1004),在支撑杆(2)内部中间固接有与槽筒(1003)滑动式接触第二固定块(1005)。

3.如权利要求2所述的一种高效均匀配比消毒溶液的医疗装置,其特征在于,还包括有卡紧组件(12),卡紧组件(12)包括第五固定块(1201),在第二支撑块(1102)上部外侧均固接有第五固定块(1201),在第五固定块(1201)外侧均固接有导向杆(1202),在导向杆(1202)内侧均滑动式设置有与第一滑杆(1109)连接的第二滑杆(1203),在第二滑杆(1203)上下两侧均对称开有凹槽,在导向杆(1202)内部下侧均对称滑动式连接有与第二滑杆(1203)凹槽接触的第三活动块(1204),在第三活动块(1204)外侧与导向杆(1202)内部下侧之间均连接有第五弹簧(1205)。

4.如权利要求3所述的一种高效均匀配比消毒溶液的医疗装置,其特征在于,还包括有节能组件(13),节能组件(13)包括第四支撑块(1301),在第一支撑块(1)顶部左右两侧均固接有第四支撑块(1301),在第四支撑块(1301)顶部与支撑杆(2)下侧之间安装有远离支撑板(5)的第一蓄水框(1302),在第一蓄水框(1302)左右两侧均滑动式连接有第四活动块(1303),在第一蓄水框(1302)内部上侧与支撑杆(2)下侧之间连接有滤网(1304),在第一蓄水框(1302)底部前后两侧均连接有第二出水口(1305)。

5.如权利要求4所述的一种高效均匀配比消毒溶液的医疗装置,其特征在于,还包括有储存组件(14),储存组件(14)包括第五支撑块(1401),在支撑板(5)顶部右前侧和右后侧均固接有第五支撑块(1401),在第五支撑块(1401)顶部之间安装有第二蓄水框(1402),在第二蓄水框(1402)顶部与外壳(3)底部右侧之间连接有第三出水口(1403),在第二蓄水框(1402)底部右侧连接有三个出水管(1404),在出水管(1404)内部右下侧均转动式安装有第二阀门(1405)。

6.如权利要求5所述的一种高效均匀配比消毒溶液的医疗装置,其特征在于,还包括有晃动组件(15),晃动组件(15)包括第三固定杆(1503),在第二蓄水框(1402)内侧固接有第三固定杆(1503),在第三固定杆(1503)下侧滑动式连接有第二滑块(1501),在外壳(3)右后侧滑动式设置有与第二滑块(1501)连接的第三滑杆(1502),扇叶(1004)移动会与第三滑杆(1502)接触,在第二滑块(1501)顶部与第二蓄水框(1402)内部上侧之间连接有绕在第三固定杆(1503)上的第六弹簧(1504)。

7.如权利要求4所述的一种高效均匀配比消毒溶液的医疗装置,其特征在于,滤网(1304)用于将溶液中掺杂的杂质过滤掉,有效提高溶液的质量。
