专利号: 2021113236402
申请人: 江苏康康同学科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

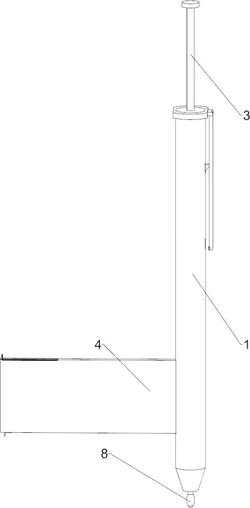

1.一种医疗用便携式棉签使用装置,包括有外壳体(1),其特征是:还包括有物料夹紧机构(2)、物料推出机构(3)和物料上料机构(4),外壳体(1)的下部为锥形面,外壳体(1)的内壁下部设置有物料夹紧机构(2),外壳体(1)的上部滑动式设有物料推出机构(3),物料推出机构(3)与物料夹紧机构(2)配合,外壳体(1)的侧壁下部嵌有物料上料机构(4),物料上料机构(4)位于物料夹紧机构(2)的上侧;

物料夹紧机构(2)包括有夹紧壳体(201)、支杆(202)、夹紧板(203)和第一弹簧(204),夹紧壳体(201)固接在外壳体(1)的内壁下部,夹紧壳体(201)内壁均匀间隔的固接有多组支杆(202),一组支杆(202)为两个,一组支杆(202)之间转动式安装有夹紧板(203),夹紧板(203)与夹紧壳体(201)的上部之间固接有第一弹簧(204);

物料推出机构(3)包括有下压杆(301)、按压块(302)、固定块(303)、拉簧(304)、空心壳(305)、滑动壳(306)、限位壳(307)、推动杆(308)和限位组件,外壳体(1)的上表面滑动式设有下压杆(301),下压杆(301)的上端固接有按压块(302),下压杆(301)的下部安装有固定块(303),外壳体(1)与固定块(303)之间固接有拉簧(304),拉簧(304)绕在下压杆(301)的外侧,固定块(303)的下表面连接有空心壳(305),空心壳(305)的下表面安装有滑动壳(306),滑动壳(306)的下表面开设有向上延伸的凹槽,滑动壳(306)的内壁下部安装有限位壳(307),限位壳(307)的下表面开设有向上贯穿的凹槽,限位壳(307)与物料上料机构(4)滑动配合,下压杆(301)的下端安装有推动杆(308),空心壳(305)的顶部安装有限位组件;

推动杆(308)的直径从上往下逐渐变小;

限位组件包括有支板(309)、限位架(310)、滑动杆(311)和第二弹簧(312),空心壳(305)的顶部安装有两个支板(309),两个支板(309)之间转动式连接有限位架(310),固定块(303)的右壁安装有滑动杆(311),滑动杆(311)与限位架(310)的上部滑动设置,滑动杆(311)与限位架(310)之间固接有第二弹簧(312),第二弹簧(312)绕在滑动杆(311)的外侧,外壳体(1)的右壁上部开设有两个卡槽(313)。

2.根据权利要求1所述的一种医疗用便携式棉签使用装置,其特征是:夹紧壳体(201)的内壁上部直径比内壁下部直径小。

3.根据权利要求1所述的一种医疗用便携式棉签使用装置,其特征是:限位架(310)的上部为楔形设置,限位架(310)与卡槽(313)滑动配合。

4.根据权利要求1所述的一种医疗用便携式棉签使用装置,其特征是:物料上料机构(4)包括有盛放仓(401)、推料架(402)、第三弹簧(403)、遮盖板(404)、挡料框(406)、卡块(407)、限位板(408)和第四弹簧(409),盛放仓(401)嵌在外壳体(1)的下部,盛放仓(401)位于滑动壳(306)的凹槽正下方,盛放仓(401)的下部滑动式设有推料架(402),推料架(402)与盛放仓(401)之间固接有两个第三弹簧(403),第三弹簧(403)位于盛放仓(401)内,盛放仓(401)的左上部滑动式设有遮盖板(404),遮盖板(404)左部的前后两壁均开设有滑动槽(405),滑动槽(405)内固接有挡料框(406),挡料框(406)内滑动式设有卡块(407),两个卡块(407)的内壁均安装有限位板(408),两个限位板(408)位于两个挡料框(406)的内侧,限位板(408)与遮盖板(404)之间固接有第四弹簧(409),两个第四弹簧(409)分别位于两个滑动槽(405)之间,盛放仓(401)左上部的前后两部均开设有定位槽,两个卡块(407)分别与盛放仓(401)上的两个定位槽配合。

5.根据权利要求1所述的一种医疗用便携式棉签使用装置,其特征是:还包括有连接框(5)、挂件(6)和推动块(7),外壳体(1)的外侧壁上部安装有连接框(5),连接框(5)的右壁设置有挂件(6),挂件(6)的下部设置有推动块(7),推动块(7)位于下侧的卡槽(313)右侧。

6.根据权利要求5所述的一种医疗用便携式棉签使用装置,其特征是:挂件(6)的材料具有弹性。
