专利号: 2021113297656
申请人: 衡阳市盟森电力设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

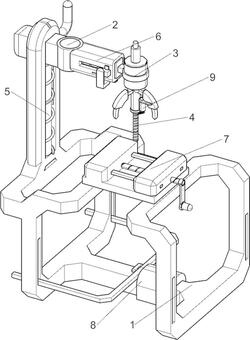

1.一种长条块螺纹攻丝装置,其特征在于,包括有支撑架(1)、连接块(2)、电机(3)、第一螺旋杆(4)、升降机构(5)、延长机构(6)和夹紧机构(7),支撑架(1)内设有升降机构(5),升降机构(5)内滑动式设有连接块(2),连接块(2)与支撑架(1)滑动式配合,连接块(2)一侧设有延长机构(6),延长机构(6)内设有电机(3),电机(3)下端螺旋式设有第一螺旋杆(4),支撑架(1)上设有夹紧机构(7)。

2.根据权利要求1所述的一种长条块螺纹攻丝装置,其特征在于,升降机构(5)包括有固定杆(50)、第一复位弹簧(51)和下压杆(52),连接块(2)一侧连接有下压杆(52),下压杆(52)与支撑架(1)滑动配合,支撑架(1)左部内连接有固定杆(50),支撑架(1)与连接块(2)之间连接第一复位弹簧(51)。

3.根据权利要求2所述的一种长条块螺纹攻丝装置,其特征在于,延长机构(6)包括有第一导向块(60)、第二螺旋杆(61)、第一纽扣(62)、第一滑动块(63)、第二滑动块(64)、第一固定块(65)和第二复位弹簧(66),连接块(2)一侧设有第一导向块(60),第一导向块(60)下部内螺旋式设有第二螺旋杆(61),第二螺旋杆(61)左部上连接有第一纽扣(62),第二螺旋杆(61)前后均连接有第一滑动块(63),第一导向块(60)前后内部均滑动式设有第二滑动块(64),第二滑动块(64)上连接有第一固定块(65),第一固定块(65)与第一导向块(60)之间连接有第二复位弹簧(66)。

4.根据权利要求3所述的一种长条块螺纹攻丝装置,其特征在于,夹紧机构(7)包括有第二固定块(70)、第三滑动块(71)、第三螺旋杆(72)、摇动杆(73)和第二导向块(74),支撑架(1)上连接有第二固定块(70),第二固定块(70)上部滑动式设有第三滑动块(71),第三滑动块(71)右部内螺纹式连接有第三螺旋杆(72),第三螺旋杆(72)并与第二固定块(70)螺旋式连接,第三螺旋杆(72)右部上设有摇动杆(73),第二固定块(70)与第三滑动块(71)设有第二导向块(74)。

5.根据权利要求4所述的一种长条块螺纹攻丝装置,其特征在于,还包括有加重机构(8),加重机构(8)包括有第三复位弹簧(80)、第四滑动块(81)、加重块(82)和第二纽扣(83),支撑架(1)下侧套设有加重块(82),加重块(82)左部上设有第四滑动块(81),第四滑动块(81)左部上滑动式连接有第二纽扣(83),第二纽扣(83)与加重块(82)转动配合,第四滑动块(81)与支撑架(1)之间滑动式配合,第四滑动块(81)与支撑架(1)之间设有第三复位弹簧(80)。

6.根据权利要求5所述的一种长条块螺纹攻丝装置,其特征在于,还包括有滴油机构(9),滴油机构(9)包括有支撑块(90)、容器(91)、滚球(92)、变速器(93)和下油块(94),电机(3)输出轴一侧设有变速器(93),电机(3)输出轴右侧设有支撑块(90),支撑块(90)一侧内部设有容器(91),容器(91)内部设有滚球(92),变速器(93)与电机(3)输出轴上设有下油块(94)。
