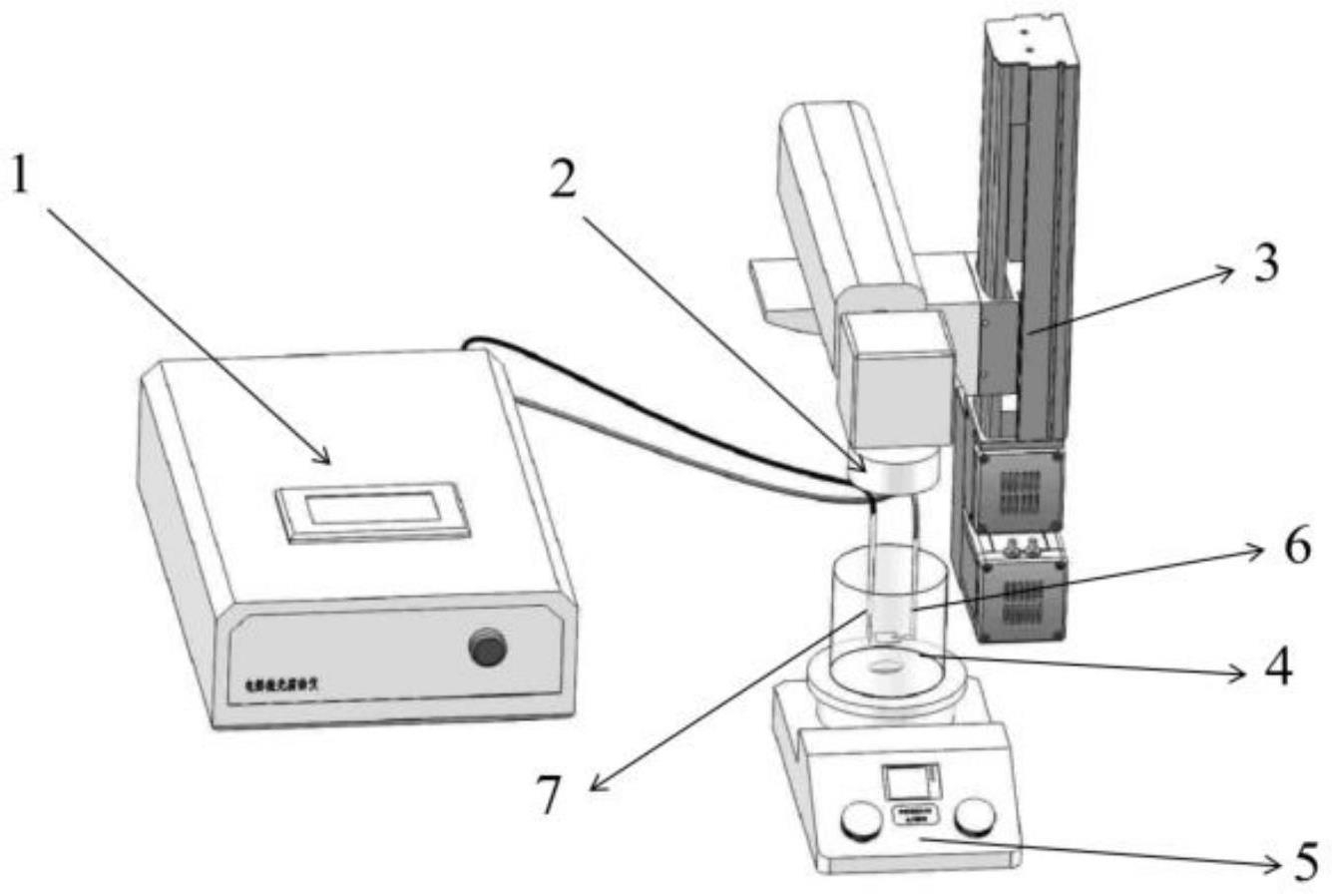

1.一种激光复合电化学抛光钛合金的装置，其特征在于，所述装置包括：电解抛光腐蚀仪、激光器、电解抛光槽、磁力搅拌器、阳极夹具、阴极夹具；

所述电解抛光腐蚀仪提供抛光电源，与阳极夹具、阴极夹具连接；

所述阴极夹具用于固定阴极，使阴极竖直放置；所述阳极夹具用于固定阳极，使阳极水平放置；阴极、阳极均悬空设于电解抛光槽内；

所述电解抛光槽放置于磁力搅拌器上面，电解抛光槽中放有磁极转子，电解抛光槽中的电解液没过阴极和阳极；

所述激光器设于激光器可移动支架上，激光垂直作用于水平放置的阳极表面。

2.利用如权利要求1所述装置进行激光复合电化学抛光钛合金的方法，其特征在于，所述方法包括如下步骤：

(1)将基材依次用240#、400#、800#的砂纸进行表面打磨，然后超声清洗，自然风干，得到待抛光试样备用；

(2)以待抛光试样为阳极，不锈钢为阴极，将阳极和阴极浸没于电解液中，开启电解抛光腐蚀仪、激光器、磁力搅拌器，使激光和电解同步进行，对试样同步进行抛光；

所述电解液的组成为：高氯酸50～100g/L、尿素8g/L、葡萄糖8g/L，溶剂为甲醇；

所述电解抛光腐蚀仪电解抛光电压为10～30V，时间为10～30s，阳极接电源正极，阴极接电源负极；

所述激光器为1500W振镜激光器，激光抛光过程中，光斑垂直照射到试样表面，激光器焦距为517mm，激光功率为300～800W，扫描速度为400～1500mm/s，线间距为0.01～0.1mm，扫描方式为单向扫描。

3.如权利要求2所述方法，其特征在于，步骤(1)中，所述基材为TC4钛合金。

4.如权利要求2所述方法，其特征在于，步骤(2)中，所述不锈钢材料为316L。

5.如权利要求2所述方法，其特征在于，步骤(2)中，阴极与阳极面积比为1：1；阳极水平放置于电解液中，阴极竖直放置于电解液中，阳极底部与阴极底部高度保持一致，水平间距为1mm，阴阳极在电解液中L状平行。
