专利号: 2021113317359
申请人: 何云波
专利类型:发明专利
专利状态:授权未缴费
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2023-08-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

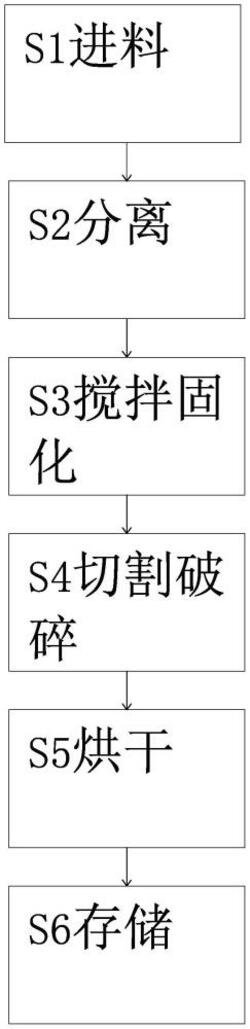

1.一种厨余垃圾处理器及其处理方法,其特征在于,包括以下步骤:

S1:进料,把厨余垃圾放入到进料筒内进行处理;

S2:分离,把厨余垃圾中的油脂通过加水分离,把上层的油脂吸收分离;

S3:搅拌固化,对油脂进行加入碱性粉末充分搅拌固化;

S4:切割破碎,对厨余垃圾进行切割搅碎,对固化油脂进行转动破碎;

S5:烘干,对厨余垃圾进行研磨烘干,对固化油脂进行挤压烘干;

S6:下料存储,对厨余垃圾进行压缩存储,对油脂颗粒进行密封存储;

步骤S1‑S6采用一种厨余垃圾处理器配合完成,该厨余垃圾处理器包括处理箱(10),所述处理箱(10)内部上端设有分离部件(11)对厨余垃圾进行油脂分离,所述分离部件(11)下方设有破碎搅拌部件(12)对厨余垃圾进行转动切割搅碎和对油脂搅拌固化、转动挤压破碎,所述破碎搅拌部件(12)下方设有烘干部件(13)对厨余垃圾进行研磨烘干和对固化油脂进行挤压烘干,所述烘干部件(13)下方设有存储部件(14)对厨余垃圾进行压缩存储和对油脂颗粒进行密封存储;

所述分离部件(11)包括进料筒(15),所述进料筒(15)位于处理箱(10)内部上端,所述进料筒(15)内设有分离腔(16),所述分离腔(16)上方在进料筒(15)内转动设有两个第一转动轴(17),所述两个第一转动轴(17)上固设有两个第一转动板(18),所述分离腔(16)两侧设有两个消毒腔(19),所述两个消毒腔(19)与分离腔(16)连接,所述两个消毒腔(19)下方设有两个水腔(20),所述两个水腔(20)与分离腔(16)连接,所述分离腔(16)下方滑动设有分离块(23),所述分离块(23)上端两侧转动设有两个第二转动轴(24),所述两个第二转动轴(24)上固设有两个转动伸缩杆(25),所述分离块(23)中间上端固设有过滤阀(26),所述过滤阀(26)下方在分离块(23)内设有分离通道(27),所述分离块(23)两侧滑动设有两个滑板(21),所述两个滑板(21)上端滑动设有两个第一过滤板(22),所述两个滑板(21)下方设有排水腔(29),所述排水腔(29)外围设有污水腔(28),所述污水腔(28)与排水腔(29)连接;

所述破碎搅拌部件(12)包括固定块(75),所述固定块(75)位于分离部件(11)下方,所述固定块(75)固定在处理箱(10)内部中间,所述固定块(75)上端固设有第一电机(31),所述第一电机(31)上端固设有第一联动柱(32),所述第一联动柱(32)在固定块(75)内转动连接,所述固定块(75)上端固设有处理筒(33),所述第一联动柱(32)外圆周面转动设有处理柱(34),所述处理柱(34)固定在处理筒(33)内,所述处理柱(34)上端滑动设有滑动柱(35),所述处理柱(34)与滑动柱(35)之间设有碱性粉末储存腔(36),所述滑动柱(35)内设有离心腔(37),所述离心腔(37)与碱性粉末储存腔(36)连接,所述滑动柱(35)外圆周面上均匀固设有多个搅拌杆(38),所述搅拌杆(38)内设有连接通道(39),所述连接通道(39)与离心腔(37)连接,所述连接通道(39)两侧设有多个喷出孔(40),所述搅拌杆(38)下方在滑动柱(35)外圆周面上固设有压板(41),所述压板(41)两侧转动设有两个转动下料板(42);

所述第一联动柱(32)上端两侧固设有两个第二电机(43),所述第二电机(43)远离第一联动柱(32)一端固设有第二联动柱(44),所述第二联动柱(44)外圆周面上均匀固设有多个固定破碎块(45),所述第二联动柱(44)外圆周面上滑动设有多个移动滑块(47),所述多个移动滑块(47)远离第二联动柱(44)一端滑动设有多个滑动破碎块(46);

所述第二联动柱(44)远离第二电机(43)一端滑动设有滑动保护块(52),所述滑动保护块(52)内设有消毒溶液(54),所述滑动保护块(52)远离第二联动柱(44)一端滑动设有喷阀(53),所述第二联动柱(44)远离第二电机(43)方向外圆周面上转动设有联动块(76),所述滑动保护块(52)两侧在联动块(76)上固设有多个保护块(48),所述保护块(48)内滑动设有多个切割刀片(49),所述保护块(48)与切割刀片(49)两侧滑动设有两个卡位块(50),所述保护块(48)与切割刀片(49)之间连接设有弹簧(51),所述切割刀片(49)下方在处理筒(33)上固设有第二过滤板(55),所述滑动破碎块(46)下方在处理柱(34)上固设第三过滤板(56);

所述烘干部件(13)包括伸缩移动块(57),所述伸缩移动块(57)在第一联动柱(32)上滑动,所述伸缩移动块(57)远离第一联动柱(32)一端滑动设有烘干块(58),所述处理柱(34)两侧在处理筒(33)上转动设有两个转轴(61),所述转轴(61)外圆周面上固设有烘干套筒(62),所述烘干套筒(62)内转动设有多个转动加热轴(63),所述烘干套筒(62)外圆周面上阵列均匀固设有多个挑杆(64);

所述存储部件(14)包括第一存储箱(72),所述第一存储箱(72)位于处理箱(10)底部一端,所述第一联动柱(32)内部设有下料腔(60),所述下料腔(60)与处理筒(33)内部连接设有进阀(59),所述第一存储箱(72)内部与下料腔(60)之间连接设有第一存储通道(70),所述转轴(61)下方设有下料阀(65),所述处理箱(10)内部底部设有第二存储箱(73),所述第二存储箱(73)与下料阀(65)之间连接设有第二存储通道(71),所述第二存储箱(73)上方在固定块(75)内固设有伸缩柱(66),所述伸缩柱(66)下端固设有压缩板(67),所述压缩板(67)内部下端滑动设有多个震动块(68),所述伸缩柱(66)两侧在压缩板(67)内设有两个出气孔(69),所述处理箱(10)一侧滑动设有出口滑板(74)。
