专利号: 2021113320544
申请人: 裴赟姣
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

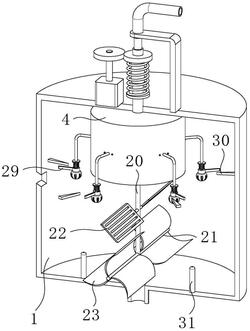

1.一种泡沫沥青用智能供水发泡装置,包括处理桶(1)和电动机(2),其特征在于:所述电动机(2)固定安装在处理桶(1)的上表面,处理桶(1)的上表面转动贯穿有空心轴(3),处理桶(1)的内部设置有转动柱(4),转动柱(4)的上表面固定套接在空心轴(3)的下端,转动柱(4)的内部滑动插接有活动柱(5),活动柱(5)的上表面开设有传递孔(13),传递孔(13)的上端固定插接有内管(6),空心轴(3)滑动套接在内管(6)的上端,空心轴(3)的上端转动套接有从动齿轮(7),从动齿轮(7)的底面固定连接有扭簧A(8),扭簧A(8)的下端与空心轴(3)的外表面固定连接,扭簧A(8)的内部设置有安装套(9),安装套(9)的上端与从动齿轮(7)的底面固定连接,安装套(9)的内壁开设有两个滑槽(10),两个滑槽(10)的内部均滑动插接有插接轴(11),两个插接轴(11)相互靠近的一端均滑动贯穿空心轴(3)的外表面,两个空心轴(3)相互靠近的一端均与内管(6)的外表面,活动柱(5)的圆周侧面开设有封槽(12),封槽(12)的内壁开设有供水槽(14),供水槽(14)的下端开设有与传递孔(13)内部连通的通孔(34),活动柱(5)的内部位于供水槽(14)的下方滑动插接有封杆(15),封杆(15)的底面与转动柱(4)的内底壁固定连接;

所述封槽(12)的内部滑动插接有空心块(16),空心块(16)远离封槽(12)的一端固定连接有喷水管(17),喷水管(17)的另一端滑动贯穿转动柱(4)的内壁,转动柱(4)的两侧均设置有连接弹簧(18),连接弹簧(18)的一端与空心块(16)固定连接,连接弹簧(18)的另一端与转动柱(4)的内壁固定连接,喷水管(17)位于转动柱(4)外部的一端固定连接有喷水头(19);

所述转动柱(4)的底面固定连接有转轴(20),转轴(20)的下端转动插接有两个横轴(21),两个横轴(21)的外表面均固定连接有三个拨板(23),转轴(20)的外表面固定连接有两个倾斜板(22),倾斜板(22)位于拨板(23)的上方,内管(6)位于空心轴(3)的上端滑动套接有进水管(24),进水管(24)的外表面与处理桶(1)的外表面固定连接,从动齿轮(7)的左侧啮合有主动齿轮(25),主动齿轮(25)固定套接在电动机(2)的输出端。

2.根据权利要求1所述的一种泡沫沥青用智能供水发泡装置,其特征在于:所述喷水头(19)的外表面转动套接有球套(26),球套(26)的外表面开设有与内部连通的拨水槽(27),球套(26)的上表面固定连接有扭簧B(28),扭簧B(28)的上端与喷水管(17)的外表面固定连接,球套(26)远离转动柱(4)的一面固定连接有横板(29),横板(29)的一面固定连接有角杆(30),角杆(30)与处理桶(1)的内壁固定连接。

3.根据权利要求1所述的一种泡沫沥青用智能供水发泡装置,其特征在于:所述处理桶(1)的内底壁位于转轴(20)的前后两侧均固定连接有挡杆(31),挡杆(31)位于横轴(21)的下方,拨板(23)的形状为圆弧状。

4.根据权利要求1所述的一种泡沫沥青用智能供水发泡装置,其特征在于:所述连接弹簧(18)的内部设置有滑杆(32),滑杆(32)的一端与空心块(16)固定连接,滑杆(32)的另一端滑动贯穿转动柱(4)的内壁。

5.根据权利要求1所述的一种泡沫沥青用智能供水发泡装置,其特征在于:所述滑槽(10)的形状为螺旋状,两个滑槽(10)以空心轴(3)的轴线圆周阵列均匀分布,两个插接轴(11)同轴设置。

6.根据权利要求1所述的一种泡沫沥青用智能供水发泡装置,其特征在于:所述封槽(12)的数量为五个,五个封槽(12)以转动柱(4)的轴线圆周阵列均匀分布,活动柱(5)的上表面为锥形面,转动柱(4)的上表面固定连接有隔离盘(33),隔离盘(33)滑动插接在转动柱(4)的外表面。
