1.一种褶皱化聚苯胺阵列的制备方法，其特征在于，所述制备方法以聚二甲基硅氧烷(PDMS)为基底，结合选区等离子体处理技术和旋转涂膜的技术在PDMS基底上制备图案化的聚苯胺(PANI)阵列，然后利用加热诱导使图案化的PANI阵列起皱，获得褶皱化聚苯胺阵列。

2.根据权利要求1所述的制备方法，其特征在于，所述制备方法的具体步骤如下：(1)加热固化PDMS预聚体和交联剂制备PDMS橡胶弹性基底；

(2)将PANI粉末溶于N‑甲基吡咯烷酮制备PANI溶液；

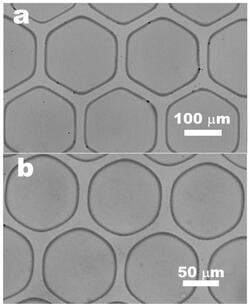

(3)在步骤(1)获得的PDMS橡胶弹性基底上加盖不同类型的掩模进行选区等离子体处理，然后通过旋转涂膜技术使步骤(2)获得的PANI溶液在处理过的PDMS上选择性成膜，得到图案化PANI阵列；加热方式诱导图案化PANI阵列起皱，形成具有微米褶皱结构的PANI阵列。

3.根据权利要求2所述的制备方法，其特征在于，所述步骤(1)中按质量比10‑20：1称取PDMS预聚体与交联剂，并用玻璃棒充分搅拌混合，然后置于真空干燥器彻底去除搅拌产生的气泡，然后将混合液倒入培养皿，置于恒温鼓风干燥箱中70℃加热4小时，制备PDMS橡胶弹性体基底。

4.根据权利要求2所述的制备方法，其特征在于，所述(2)中PANI粉末的制备，在盐酸溶液中分别配制含苯胺单体的溶液A和含过硫酸铵的溶液B，将其溶液A和溶液B混合后恒温4℃反应1小时，获得混合反应液；然后用氨水对上述混合反应液进行反复洗涤至溶液变为深紫色，然后过滤、干燥，得到去掺杂的PANI粉末。

5.根据权利要求4所述的制备方法，其特征在于，所述盐酸溶液的浓度为1M。

6.根据权利要求4所述的制备方法，其特征在于，所述溶液A中苯胺单体的浓度为0.2M，溶液B中硫酸铵的浓度为0.2M。

7.根据权利要求4所述的制备方法，其特征在于，所述氨水的浓度为2M。

8.根据权利要求2所述的制备方法，其特征在于，所述步骤(3)中掩模为铜网。

9.将如权利要求1‑8任一项所述制备方法获得的图案化PANI阵列置于恒温鼓风干燥箱中150℃加热1小时，然后冷却至室温，PANI起皱，得到多级复合图案。
