专利号: 2021113378615
申请人: 刘德民
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

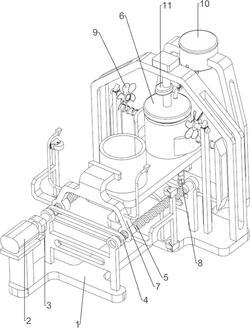

1.一种石油管边缘毛刺去除设备,其特征是,包括:底板(1),底板(1)上安装有电机(2);

减速箱(3),底板(1)上安装有减速箱(3),减速箱(3)与电机(2)输出轴连接;

丝杆(5),底板(1)上两侧均螺纹式设有丝杆(5),丝杆(5)与电机(2)输出轴连接;

传送带组件(4),两根丝杆(5)之间连接有传送带组件(4);

打磨机构(6),底板(1)上设有打磨机构(6);

夹紧机构(7),底板(1)上设有夹紧机构(7)。

2.如权利要求1所述的一种石油管边缘毛刺去除设备,其特征是,打磨机构(6)包括:支撑架(61),底板(1)上设有支撑架(61);

第一马达(62),支撑架(61)上侧中部安装有第一马达(62);

转轴(63),第一马达(62)输出轴连接有转轴(63);

打磨块(64),转轴(63)底端设有打磨块(64)。

3.如权利要求2所述的一种石油管边缘毛刺去除设备,其特征是,夹紧机构(7)包括:推板(71),两根丝杆(5)之间滑动式连接有推板(71);

车轮(72),推板(71)上两侧均转动式设有两个车轮(72);

第一支撑柱(73),底板(1)上两侧均设有第一支撑柱(73);

第一楔形块(74),两根第一支撑柱(73)上部均滑动式设有第一楔形块(74);

第二支撑柱(75),两个第一楔形块(74)上均设有第二支撑柱(75),第二支撑柱(75)与车轮(72)配合;

第一弹簧(76),两个第一楔形块(74)上均绕有第一弹簧(76),第一弹簧(76)两端分别与第一支撑柱(73)和第二支撑柱(75)连接;

夹紧板(77),两个第二支撑柱(75)上部均设有夹紧板(77)。

4.如权利要求3所述的一种石油管边缘毛刺去除设备,其特征是,还包括有上升机构(8),上升机构(8)包括:

第三支撑柱(81),底板(1)上两侧均设有第三支撑柱(81);

第四支撑柱(82),两个第三支撑柱(81)之间滑动式连接有第四支撑柱(82),第四支撑柱(82)与第一楔形块(74)配合;

第二弹簧(83),第四支撑柱(82)上两侧均绕有第二弹簧(83),第二弹簧(83)两端分别与第三支撑柱(81)和第四支撑柱(82)连接。

5.如权利要求4所述的一种石油管边缘毛刺去除设备,其特征是,还包括有吹料机构(9),吹料机构(9)包括:

第二楔形块(91),推板(71)上两侧均设有第二楔形块(91);

第五支撑柱(92),底板(1)上两侧均设有第五支撑柱(92);

第二马达(93),两个第五支撑柱(92)上部均安装有第二马达(93);

风扇(94),两根第二马达(93)输出轴上均设有风扇(94);

开关(96),两个第二马达(93)上均滑动式设有开关(96);

第三楔形块(95),两个开关(96)上均设有第三楔形块(95),第三楔形块(95)与第二楔形块(91)配合。

6.如权利要求5所述的一种石油管边缘毛刺去除设备,其特征是,还包括有注水机构(10),注水机构(10)包括:第六支撑柱(101),底板(1)上设有第六支撑柱(101);

装水桶(102),第六支撑柱(101)上侧中部设有装水桶(102);

下水管(103),装水桶(102)底部设有下水管(103);

按钮(104),装水桶(102)下部滑动式设有按钮(104)。

7.如权利要求6所述的一种石油管边缘毛刺去除设备,其特征是,还包括有间歇放水机构(11),间歇放水机构(11)包括:凸轮(111),转轴(63)上设有凸轮(111);

滑轨块(112),装水桶(102)底部两侧均设有滑轨块(112);

滑板(113),两个滑轨块(112)之间滑动式连接有滑板(113),滑板(113)与凸轮(111)配合,滑板(113)与按钮(104)配合;

第四弹簧(114),滑轨块(112)与滑板(113)之间连接有第四弹簧(114),第四弹簧(114)数量为两根。

8.如权利要求6所述的一种石油管边缘毛刺去除设备,其特征是,下水管(103)材质为橡胶。
