专利号: 2021113435730
申请人: 杭州丹佛斯科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

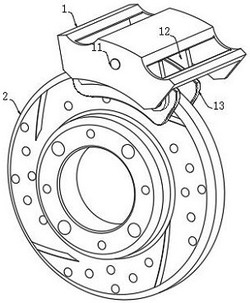

1.一种防磨损新能源汽车刹车机构,包括:制动钳(1),所述制动钳(1)上设置有一驱动轴(11),所述驱动轴(11)的下方设有制动盘(2),所述驱动轴(11)上位于制动盘(2)两侧的位置均设置有制动衬块(12),所述制动衬块(12)上均设置有制动片(13),且所述制动衬块(12)与制动钳(1)之间均设置有导向件(3);

其特征在于,还包括:

连动件一(4)和连动件二(5),连动件一(4)和连动件二(5)设置在所述驱动轴(11)与制动钳(1)之间,所述连动件一(4)和连动件二(5)分别设置在驱动轴(11)的两端,且均位于其相对一侧的制动衬块(12)的外侧,在所述驱动轴(11)动作时,其连动件一(4)首先驱动相应制动衬块(12)带动该侧制动片(13)移动刹车,且在所述驱动轴(11)继续动作时,所述连动件一(4)将该侧制动片(13)移动到极限位置并不加压保持;所述驱动轴(11)通过连动件二(5)驱使另一制动衬块(12)带动制动片(13)接触制动盘(2);

所述连动件一(4)包括设置在所述制动钳(1)上的导框(41),所述导框(41)上开设有贯穿且内径大于驱动轴(11)外径的通孔一(42),所述驱动轴(11)从通孔一(42)内穿过,且所述驱动轴(11)上螺纹设置有顶套一(43),所述顶套一(43)外径与通孔一(42)内径相同,并在所述顶套一(43)与制动钳(1)之间同样设置有一个导向件(3),在所述驱动轴(11)旋转时配合导向件(3)的旋转限位,以使所述顶套一(43)移动,所述连动件一(4)还包括有设置在该侧所述制动衬块(12)远离另一制动衬块(12)一侧的偏转顶轴(44),所述偏转顶轴(44)从通孔一(42)内穿过,在所述顶套一(43)移动时顶动偏转顶轴(44)移动,且带动该制动衬块(12)及制动片(13)移动来接触制动盘(2),并在所述偏转顶轴(44)从通孔一(42)内被顶出时偏转,以取消其与顶套一(43)的对接;还包括有设置在偏转顶轴(44)外侧且安装在制动钳(1)上的限制件(7),所述限制件(7)驱使偏转顶轴(44)向驱动轴(11)聚拢,以在所述顶套一(43)复位并不与偏转顶轴(44)接触时驱使偏转顶轴(44)复位。

2.根据权利要求1所述的防磨损新能源汽车刹车机构,其特征在于,所述导向件(3)包括有设置在制动衬块(12)上的导向滑块(31),并在所述制动钳(1)侧壁上对应导向滑块(31)开设有相应的滑槽(32),其所述导向滑块(31)通过在滑槽(32)内滑动来保证制动衬块(12)定向移动;

所述滑槽(32)为具备限位防脱能力的槽体结构,以使所述导向滑块(31)在滑槽(32)内滑动且不可脱离,所述驱动轴(11)为两端螺旋方向相反的双向螺杆结构,且所述制动衬块(12)与驱动轴(11)均不接触。

3.根据权利要求1所述的防磨损新能源汽车刹车机构,其特征在于,所述限制件(7)包括安装在制动钳(1)上的固定座(71),所述固定座(71)上开设有贯穿的通孔二(72),且在所述通孔二(72)内设置有具备弹性形变能力的胶圈(73),所述偏转顶轴(44)侧边与胶圈(73)内圈紧密接触,在所述偏转顶轴(44)偏转时驱使胶圈(73)弹性形变。

4.根据权利要求3所述的防磨损新能源汽车刹车机构,其特征在于,在所述通孔一(42)靠近制动衬块(12)一侧的孔口位置设置有斜边导槽(45),以辅助所述偏转顶轴(44)复位进入通孔一(42)。

5.根据权利要求4所述的防磨损新能源汽车刹车机构,其特征在于,所述连动件二(5)包括螺纹设置在驱动轴(11)上的顶套二(51),在所述顶套二(51)与制动钳(1)之间也设置有一个同样的导向件(3),以限制所述顶套二(51)的旋转,在所述驱动轴(11)旋转时驱使顶套二(51)移动,且在所述偏转顶轴(44)从通孔一(42)脱离时,所述顶套二(51)与该侧制动衬块(12)接触。

6.根据权利要求5所述的防磨损新能源汽车刹车机构,其特征在于,在所述连动件一(4)、连动件二(5)与相应制动衬块(12)之间均设置有弹性件(8),以使所述制动片(13)均能与制动盘(2)弹性接触。

7.根据权利要求6所述的防磨损新能源汽车刹车机构,其特征在于,所述制动衬块(12)上均开设有贯穿且具备旋转限位能力的多边通孔(81),所述弹性件(8)包括有滑动设置在多边通孔(81)内的多边套杆(82),所述多边套杆(82)空心内径大于驱动轴(11)外径,以使其不与螺纹结构的驱动轴(11)接触;

还包括有安装在多边套杆(82)端部的安装板(83),所述偏转顶轴(44)铰接在相应的安装板(83)上,且在所述安装板(83)与相应制动衬块(12)之间均设置有弹簧一(84);在所述顶套一(43)和顶套二(51)移动时会先后顶动安装板(83)移动,且所述安装板(83)压缩弹簧一(84)来驱使相应制动衬块(12)向制动盘(2)移动。

8.根据权利要求7所述的防磨损新能源汽车刹车机构,其特征在于,还包括顶出复位件(6),所述顶出复位件(6)设置在两个所述制动衬块(12)之间,位于所述制动钳(1)内;在所述驱动轴(11)反向动作时,配合顶出复位件(6)来驱使两侧制动衬块(12)带动制动片(13)复位,以取消所述制动盘(2)的制动;

所述顶出复位件(6)包括有安装在制动钳(1)上的承载座(61),所述承载座(61)位于两个制动衬块(12)之间的中间位置,且两侧均设置有弹簧二(62),所述弹簧二(62)两端均分别与承载座(61)及一个制动衬块(12)接触。

9.根据权利要求8所述的防磨损新能源汽车刹车机构,其特征在于,所述弹簧一(84)套设在多边套杆(82)外侧,所述弹簧二(62)套设在驱动轴(11)外侧。
