专利号: 2021113436678
申请人: 宜宾卓邦科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

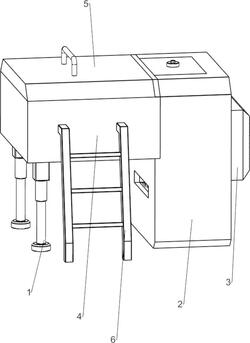

1.一种电子元器件生产加工用清洗设备,其特征是,包括有支撑脚(1)、清洗仓(2)、干燥仓(4)、滑盖(5)、爬梯(6)、清洗机构(7)和承载机构(8),清洗仓(2)一侧设有干燥仓(4),干燥仓(4)上对称设有支撑脚(1),干燥仓(4)上滑动式设有滑盖(5),干燥仓(4)一侧设有爬梯(6),清洗仓(2)上设有清洗机构(7),清洗机构(7)部件上设有承载机构(8);清洗机构(7)包括有水箱(71)、进水口(72)、水泵(73)、出水管(74)、高压喷头(75)和触发开关(76),清洗仓(2)上设有水箱(71),水箱(71)与清洗仓(2)一侧之间设有进水口(72),水箱(71)上设有水泵(73),水泵(73)上对称设有出水管(74),出水管(74)均与清洗仓(2)一侧连接,出水管(74)上均设有高压喷头(75),清洗仓(2)上设有触发开关(76);承载机构(8)包括有第一电动推杆(81)、衔接连板(82)、第一限位板(83)、湿度传感器(84)、存放箱(85)和第一距离传感器(86),清洗仓(2)上对称设有第一电动推杆(81),第一电动推杆(81)伸缩杆上均设有衔接连板(82),衔接连板(82)上均滑动式设有第一限位板(83),第一限位板(83)均与同侧的衔接连板(82)之间连接有两个弹性件,清洗仓(2)上设有湿度传感器(84),第一限位板(83)一侧之间滑动式放置有存放箱(85),一侧的衔接连板(82)上设有第一距离传感器(86);还包括有筛动机构(9),筛动机构(9)包括有安装板(91)和齿条板(92),清洗仓(2)一侧设有安装板(91),安装板(91)两侧均与同侧的第一电动推杆(81)滑动式连接,安装板(91)一侧设有齿条板(92)。

2.如权利要求1所述的一种电子元器件生产加工用清洗设备,其特征是,还包括有污水处理机构(10),污水处理机构(10)包括有第二限位板(101)、漏斗(102)和过滤板(103),安装板(91)三侧均设有第二限位板(101),安装板(91)上设有漏斗(102),第二限位板(101)之间放置有过滤板(103)。

3.如权利要求2所述的一种电子元器件生产加工用清洗设备,其特征是,还包括有拉动机构(11),拉动机构(11)包括有磁石(1101)、支板(1102)、第二电动推杆(1103)、连杆(1104)、电磁铁(1105)和第二距离传感器(1106),存放箱(85)上对称设有磁石(1101),干燥仓(4)上设有支板(1102),支板(1102)上设有第二电动推杆(1103),第二电动推杆(1103)伸缩杆一侧设有连杆(1104),连杆(1104)上对称设有电磁铁(1105),连杆(1104)上设有第二距离传感器(1106)。

4.如权利要求3所述的一种电子元器件生产加工用清洗设备,其特征是,还包括有烘干机构(12),烘干机构(12)包括有导轨(1201)、挡块(1202)和发热环(1203),干燥仓(4)上对称设有导轨(1201),干燥仓(4)上设有挡块(1202),干燥仓(4)一侧设有发热环(1203),发热环(1203)位于导轨(1201)之间。

5.如权利要求4所述的一种电子元器件生产加工用清洗设备,其特征是,还包括有控制箱(3),清洗仓(2)一侧设有控制箱(3),控制箱(3)包括有开关电源、电源模块和控制模块,开关电源为整个设备供电,开关电源输出端与电源模块通过电性连接,电源模块上通过线路连接有电源总开关,电源模块与控制模块通过电性连接;控制模块上连接有DS1302时钟电路和24C02电路;湿度传感器(84)、触发开关(76)、第一距离传感器(86)和第二距离传感器(1106)都与控制模块通过电性连接,水泵(73)、第一电动推杆(81)、第二电动推杆(1103)、电磁铁(1105)和发热环(1203)都与控制模块通过继电器控制模块连接。
