专利号: 2021113477095
申请人: 溧阳常大技术转移中心有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

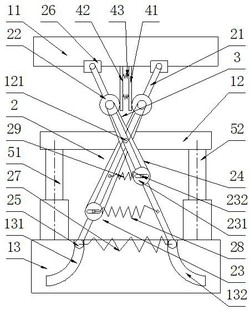

1.一种柔性随重心高度自适应调节的车辆悬架,包括与车架相连的车架连接板(11),与车桥相连的车桥连接板(13),装设在所述车架连接板(11)和车桥连接板(13)之间的阻尼连接板(12),其特征在于:还包括

变柔度单元,转动装设在所述阻尼连接板(12)上,上端滑动且转动装设在所述车架连接板(11)上,下端滚动装设在所述车桥连接板(13)上,用于改变车架与车桥之间的柔性以适应车辆重心高度的变化;

以及柔度控制单元,滑动装设在所述车架连接板(11)上,驱动变柔度单元的柔度突跳;

所述变柔度单元包括交叉转动装设在所述阻尼连接板(12)上的变柔度单元A(2)和变柔度单元B(3);变柔度单元A(2)和变柔度单元B(3)均包括沿水平方向滑动装设在所述车架连接板(11)上的滑块(26),上端与所述滑块(26)转动相连中部采用销轴(121)与所述阻尼连接板(12)转动相连且倾斜装设的连杆(21),转动装设在所述连杆(21)上与所述柔度控制单元相啮合的单向复合齿轮(22),转动装设在所述连杆(21)上位于所述销轴(121)下方的刚度切换组件(23),连接所述单向复合齿轮(22)和刚度切换组件(23)的传动链(24),转动装设在所述连杆(21)下端的滚轮(25),两端分别与所述变柔度单元A(2)中的连杆(21)下端和变柔度单元B(3)中的连杆(21)下端相连的弹簧A(27),两端分别与变柔度单元A(2)中的刚度切换组件(23)和变柔度单元B(3)中的连杆(21)相连的弹簧B(28),两端分别与变柔度单元A(2)中的连杆(21)和变柔度单元B(3)中的刚度切换组件(23)相连的弹簧C(29);所述滚轮(25)和车桥连接板(13)滚动连接,初始状态时,弹簧A(27)、弹簧B(28)和弹簧C(29)相互平行。

2.根据权利要求1所述的一种柔性随重心高度自适应调节的车辆悬架,其特征在于:所述阻尼连接板(12)与所述车桥连接板(13)之间还装设有吸收铅垂方向振动能量的阻尼单元;所述阻尼单元包括沿铅垂方向装设相互平行的液压缸A(51)和液压缸B(52);所述液压缸A(51)的缸体和液压缸B(52)的缸体与所述车桥连接板(13)相连,所述液压缸A(51)的输出杆和液压缸B(52)的输出杆与所述阻尼连接板(12)相连。

3.根据权利要求1所述的一种柔性随重心高度自适应调节的车辆悬架,其特征在于:所述车架连接板(11)与所述车桥连接板(13)之间的距离位于第一距离范围时,所述弹簧A(27)处于工作状态,所述弹簧B(28)和弹簧C(29)处于非工作状态;所述车架连接板(11)与所述车桥连接板(13)之间的距离位于第二距离范围时,所述弹簧A(27)和弹簧B(28)处于工作状态,所述弹簧C(29)处于非工作状态;所述车架连接板(11)与所述车桥连接板(13)之间的距离位于第三距离范围时,所述弹簧A(27)、弹簧B(28)和弹簧C(29)均处于工作状态;其中,第一距离大于第二距离,第二距离大于第三距离。

4.根据权利要求3所述的一种柔性随重心高度自适应调节的车辆悬架,其特征在于:所述刚度切换组件(23)包括转动装设在所述连杆(21)上的齿轮C(231),沿直径方向开设于所述齿轮C(231)上的弹簧销滑槽(232),滑动装设在所述弹簧销滑槽(232)中的弹簧销(233);

所述变柔度单元A(2)中的弹簧销(233)与弹簧B(28)的左端相连,所述变柔度单元B(3)中的弹簧销(233)与弹簧C(29)的右端相连。

5.根据权利要求3所述的一种柔性随重心高度自适应调节的车辆悬架,其特征在于:所述柔度控制单元包括沿水平方向滑动装设在所述车架连接板(11)上可以相互远离或靠近的齿条A(41)和齿条B(42),装设在所述齿条A(41)和齿条B(42)之间始终处于受压缩状态的弹簧D(43);

所述单向复合齿轮(22)包括转动装设在所述连杆(21)上的转轴(224),固定装设在所述转轴(224)上的齿轮A(221),采用单向轴承(222)装设在所述转轴(224)上的齿轮B(223);

变柔度单元A(2)中的齿轮A(221)与齿条A(41)啮合传动,变柔度单元B(3)中的齿轮A(221)与齿条B(42)啮合传动;变柔度单元A(2)中的齿轮B(223)与齿轮C(231)采用所述传动链(24)相连,变柔度单元B(3)中的齿轮B(223)与齿轮C(231)采用所述传动链(24)相连;所述车架连接板(11)向着车桥连接板(13)运动时,所述单向轴承(222)处于止动状态,所述车架连接板(11)远离车桥连接板(13)运动时,所述单向轴承(222)处于允动状态。

6.根据权利要求4所述的一种柔性随重心高度自适应调节的车辆悬架,其特征在于:所述车架连接板(11)与所述车桥连接板(13)之间的距离位于第一距离范围时,所述弹簧销滑槽(232)与水平方向的夹角不大于20°,弹簧B(28)和弹簧C(29)变形量为零;所述车架连接板(11)与所述车桥连接板(13)之间的距离位于第二距离范围时,变柔度单元A(2)中的弹簧销滑槽(232)与铅垂方向的夹角不大于20°,变柔度单元B(3)中的弹簧销滑槽(232)与水平方向的夹角不大于40°,弹簧C(29)变形量为零;所述车架连接板(11)与所述车桥连接板(13)之间的距离位于第三距离范围时,所述弹簧销滑槽(232)与铅垂方向的夹角不大于

20°。

7.根据权利要求1所述的一种柔性随重心高度自适应调节的车辆悬架,其特征在于:所述车桥连接板(13)上沿铅垂面上开设有关于所述柔度控制单元对称的渐开线滑槽A(131)和渐开线滑槽B(132),变柔度单元A(2)中的滚轮(25)和变柔度单元B(3)中的滚轮(25)分别位于渐开线滑槽A(131)和渐开线滑槽B(132)中;当两个所述滚轮(25)沿车桥连接板(13)向下滚动时,二者之间的水平距离增加,车架连接板(11)与车桥连接板(13)之间的距离变小。
