专利号: 2021113482290
申请人: 台州王宏塑胶股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

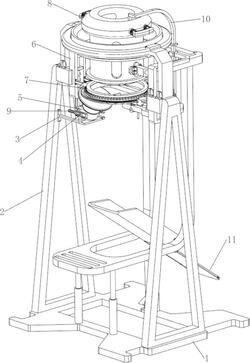

1.一种餐饮业用木竹桶边缘倒角设备,其特征在于,包括有底座(1)、支撑架(2)、第一支架(3)、滑动块(4)、打磨器(5)、下压机构(6)、旋转机构(7)和夹紧机构(8),底座(1)两侧均连接有支撑架(2),一侧的支撑架(2)上设有第一支架(3),第一支架(3)上两侧均滑动式连接有滑动块(4),滑动块(4)之间连接有打磨器(5),底座(1)和支撑架(2)之间连接有下压机构(6),下压机构(6)上设有旋转机构(7),下压机构(6)和支撑架(2)之间连接有夹紧机构(8)。

2.如权利要求1所述的一种餐饮业用木竹桶边缘倒角设备,其特征在于,下压机构(6)包括有第二支架(61)、滑动异形杆(62)、装料框(63)、第一弹簧杆(64)、第一压缩弹簧(65)、第一伸缩杆(66)和第二伸缩杆(67),支撑架(2)一侧均设有第二支架(61),一侧的第二支架(61)上滑动式连接有第一弹簧杆(64),右侧的第二支架(61)上设有第一伸缩杆(66),第一弹簧杆(64)和第一伸缩杆(66)顶部之间连接有滑动异形杆(62),第一伸缩杆(66)内设有第一弹簧,第一弹簧杆(64)下部和一侧的第二支架(61)之间设有第一压缩弹簧(65),滑动异形杆(62)上部设有装料框(63),底座(1)两侧均连接有第二伸缩杆(67),第二伸缩杆(67)内均设有第二弹簧,第二伸缩杆(67)顶部和滑动异形杆(62)连接。

3.如权利要求2所述的一种餐饮业用木竹桶边缘倒角设备,其特征在于,旋转机构(7)包括有第三支架(71)、电机(72)、全齿轮(73)、固定架(74)、第四支架(75)、齿轮盘(76)、第一转盘(77)和旋转筒(78),第二支架(61)一侧之间连接有第三支架(71),第三支架(71)中间设有电机(72),电机(72)输出轴连接有全齿轮(73),第二支架(61)内侧均设有固定架(74),固定架(74)之间连接有第四支架(75),第四支架(75)内转动式连接有齿轮盘(76),齿轮盘(76)顶部设有第一转盘(77),装料框(63)内转动式连接有旋转筒(78)。

4.如权利要求3所述的一种餐饮业用木竹桶边缘倒角设备,其特征在于,夹紧机构(8)包括有第五支架(81)、第二转盘(82)、夹紧板(83)和第二压缩弹簧(84),支撑架(2)顶部之间设有第五支架(81),第五支架(81)内转动式连接有第二转盘(82),装料框(63)两侧滑动式连接有夹紧板(83),夹紧板(83)和装料框(63)之间均设有两个第二压缩弹簧(84)。

5.如权利要求4所述的一种餐饮业用木竹桶边缘倒角设备,其特征在于,还包括有移动机构(9),移动机构(9)包括有第二弹簧杆(92)、第三压缩弹簧(93)和推块(94),第一支架(3)两侧均滑动式连接有第二弹簧杆(92),第二弹簧杆(92)一侧和滑动块(4)连接,第二弹簧杆(92)一侧和第一支架(3)之间均设有第三压缩弹簧(93),第一弹簧杆(64)底部设有推块(94)。

6.如权利要求5所述的一种餐饮业用木竹桶边缘倒角设备,其特征在于,还包括有卡料机构(10),卡料机构(10)包括有第七支架(101)、转动块(102)、转杆(103)、第八支架(104)、固定框(105)、第四压缩弹簧(106)、卡杆(107)、移动杆(108)和扭簧(109),一侧的第二支架(61)一侧设有第七支架(101),第七支架(101)一侧转动式连接有转动块(102),转动块(102)和第七支架(101)之间连接有扭簧(109),转动块(102)一侧设有转杆(103),右侧的第二支架(61)后侧上部设有第八支架(104),第八支架(104)一侧滑动式连接有移动杆(108),移动杆(108)和装料框(63)连接,第三支架(71)一侧滑动式连接有卡杆(107),第三支架(71)一侧设有固定框(105),固定框(105)和卡杆(107)一侧之间连接有第四压缩弹簧(106)。

7.如权利要求6所述的一种餐饮业用木竹桶边缘倒角设备,其特征在于,还包括有转动机构(11),转动机构(11)包括有承料板(111)、第三转盘(112)、卡块(113)和第五压缩弹簧(114),滑动异形杆(62)一侧滑动式连接有卡块(113),卡块(113)和滑动异形杆(62)之间均设有第五压缩弹簧(114),底座(1)一侧转动式连接有第三转盘(112),第三转盘(112)一侧设有承料板(111)。

8.如权利要求2所述的一种餐饮业用木竹桶边缘倒角设备,其特征在于,装料框(63)为圆柱状。
