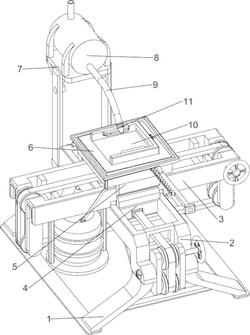

1.一种智能制造用PCB板残留助焊剂清洁装置,其特征在于,包括:脚架(1),所述脚架(1)上对称设置有所述下导轨(2);
上导轨(3),两个所述下导轨(2)上部对称设置有所述上导轨(3);
第一滑块(4),两个所述下导轨(2)之间对称滑动式设置有所述第一滑块(4),两个第一滑块(4)顶部与两个上导轨(3)底部连接;
第二滑块(5),两个所述上导轨(3)之间滑动式设置有所述第二滑块(5);
工作台(6),所述第二滑块(5)顶部设置有所述工作台(6);
固定架(7),所述脚架(1)一侧设置有所述固定架(7);
蓄水箱(8),所述固定架(7)上设置有所述蓄水箱(8);
导管(9),所述蓄水箱(8)一侧设置有所述导管(9);
固定装置(10),所述工作台(6)上设置有所述固定装置(10);
增压装置(11),所述导管(9)端部设置有所述增压装置(11)。
2.根据权利要求1所述的一种智能制造用PCB板残留助焊剂清洁装置,其特征在于,固定装置(10)包括:
底板(101),所述工作台(6)顶部设置有所述底板(101);
框架(102),所述底板(101)上设置有所述框架(102);
挡板(103),所述框架(102)两侧均设置有所述挡板(103);
弹性件(104),两个述挡板(103)底部均对称设置有所述弹性件(104);
压板(105),同侧的两个所述弹性件(104)底端之间均设置有所述压板(105)。
3.根据权利要求2所述的一种智能制造用PCB板残留助焊剂清洁装置,其特征在于,增压装置(11)包括:
转动环(111),所述导管(9)端部转动式设置有所述转动环(111);
控水板(112),所述导管(9)端部设置有所述控水板(112),控水板(112)与转动环(111)配合;
增压喷头(113),所述导管(9)端部设置有所述增压喷头(113)。
4.根据权利要求3所述的一种智能制造用PCB板残留助焊剂清洁装置,其特征在于,还包括:
转动块(12),两个所述下导轨(2)两端之间均转动式设置有所述转动块(12),两个所述上导轨(3)两端之间均转动式设置有所述转动块(12);
转动轮(13),四个所述转动块(12)上下两侧均设置有所述转动轮(13);
皮带(14),同侧的四个所述转动轮(13)之间均设置有所述皮带(14);
第一固定块(15),两个所述第一滑块(4)上均设置有所述第一固定块(15),下侧的皮带(14)均贯穿两个第一固定块(15);
第二固定块(16),所述第二滑块(5)上设置有所述第二固定块(16),上侧的皮带(14)贯穿第二固定块(16);
手动转盘(17),两个所述下导轨(2)一端之间的转动块(12)上部一端设置有所述手动转盘(17),两个所述上导轨(3)一端之间的转动块(12)上部一端设置有所述手动转盘(17)。
5.根据权利要求4所述的一种智能制造用PCB板残留助焊剂清洁装置,其特征在于,还包括:
齿轮(18),所述工作台(6)内转动式设置有所述齿轮(18);
十字块(19),所述齿轮(18)顶部设置有所述十字块(19),十字块(19)顶部与底板(101)底部连接;
上凸块(20),所述底板(101)底部一侧设置有所述上凸块(20);
齿条(22),所述工作台(6)一侧滑动式设置有齿条(22),齿条(22)与齿轮(18)相互啮合;
下凸块(21),所述齿条(22)上设置有所述下凸块(21),下凸块(21)与上凸块(20)配合。
6.根据权利要求5所述的一种智能制造用PCB板残留助焊剂清洁装置,其特征在于,还包括:
第三滑块(23),所述框架(102)一侧滑动式设置有所述第三滑块(23);
推杆(24),所述第三滑块(23)一侧滑动式设置有所述推杆(24);
转动杆(25),所述第三滑块(23)另一侧转动式设置有所述转动杆(25);
连杆(26),所述转动杆(25)上设置有所述连杆(26);
手柄(27),所述连杆(26)另一端转动式设置有所述手柄(27)。
7.根据权利要求6所述的一种智能制造用PCB板残留助焊剂清洁装置,其特征在于,还包括:
输送管(29),所述工作台(6)上开有所述收集槽(28),所述工作台(6)一侧设置有所述输送管(29),输送管(29)与收集槽(28)贯通;
放置架(30),所述脚架(1)一侧设置有所述放置架(30);
废水桶(31),所述放置架(30)上设置有所述废水桶(31),输送管(29)底端与废水桶(31)连接。
8.根据权利要求1所述的一种智能制造用PCB板残留助焊剂清洁装置,其特征在于,所述蓄水箱(8)材质为亚克力板。
