专利号: 2021113597896
申请人: 北京集美生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种干细胞提取离心抽取工艺,其特征在于包括如下步骤:S1、设计一款离心抽取装置;

S2、提取时,操作人员启动离心抽取装置的电机(5),电机通过齿轮一(6)和齿轮二(8)带动转轴一(7)转动,转轴一转动带动挤压轮(9)以转轴一(7)为轴心偏心转动;

滑柱(13)在弹簧一(20)作用下始终与挤压轮(9)外壁贴合,当挤压轮转动时会向右挤压滑柱(13),带动滑柱在抽液壳体(12)内壁向右滑动同时挤压弹簧一(20),此时存液壳体(14)内腔的压强增大,密封球体二(26)和密封球体一(23)同时受到存液壳体(14)内胶原酶溶液压力作用,此时密封球体二(26)由于液压作用开始向导液管(16)方向移动,同时压缩弹簧三(25),此时密封球体二外壁不再与存液壳体(14)内壁贴合,存液壳体(14)内腔的胶原酶溶液被挤压进入导液管(16)内腔,并导入离心壳体(3)内;当滑柱(13)向左移动时,存液壳体(14)内处于负压状态,通过抽液管(15)将储液箱(17)内胶原酶溶液抽入至存液壳体(14)内,自动补液,实现自动抽取胶原酶溶液;

S3、向离心壳体(3)内投放胎盘碎片,胎盘碎片和胶原酶溶液从进料罩(4)位置导入后落入间歇下料壳体(37)内消化反应;

S4、齿轮四(28)带动齿环(29)转动,进而带动离心筒(30)转动,同时带动套环(32)在离心壳体(3)内壁的弧形滑槽内转动,消化液从落料孔(39)流入至间歇下料壳体(37)下方后又落入离心筒(30)内的下方,离心筒转动时产生离心力,消化液在离心筒(30)离心力作用下穿过出水孔(31)甩出至离心筒(30)外部,而胎盘残渣存留在离心筒(30)内,实现消化液与胎盘残渣的离心分离;消化液被甩出至离心筒(30)外部后,经过离心壳体(3)外壁的出液管(19)流出,通过收集箱(18)集中收集,便于后续提纯操作;

S5、需要清理离心筒(30)内残渣时,只需向下按动密封板(33),使密封板向下移动并挤压弹簧四(35),此时密封板(33)与离心筒(30)内壁底部分离,便密封板(33)上方的胎盘残渣取出。

2.根据权利要求1所述的一种干细胞提取离心抽取工艺,其特征在于:所述离心抽取装置包括安装底板(1),安装底板(1)的上表面固定连接有支撑柱(2),所述支撑柱(2)的顶部固定连接有离心壳体(3);所述安装底板(1)的顶部相对离心壳体(3)的右侧位置固定连接有收集箱(18),所述离心壳体(3)的右侧壁固定连接有出液管(19);所述出液管(19)远离离心壳体(3)的一端延伸至收集箱(18)的内,所述离心壳体(3)的顶部设置有用于投放胎盘碎片和添加胶原酶溶液的进料罩(4),所述离心壳体(3)的顶部固定安装有电机(5);所述电机(5)的输出轴固定连接有齿轮一(6),所述离心壳体(3)的上表面开设有通孔且该通孔内壁定轴转动连接有转轴一(7)。

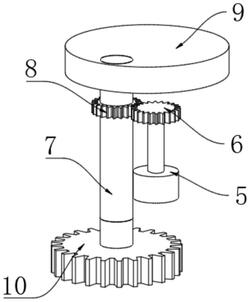

3.根据权利要求2所述的一种干细胞提取离心抽取工艺,其特征在于:所述转轴一(7)的底端延伸至离心壳体(3)的内并固定连接有齿轮三(10),所述转轴一(7)的顶端固定连接有挤压轮(9),所述转轴一(7)的顶端位于挤压轮(9)底部的偏心位置,所述转轴一(7)的外壁设置有与齿轮一(6)啮合连接的齿轮二(8);所述安装底板(1)的顶部固定安装有定位板(11),所述定位板(11)的内壁开设有通孔且该通孔内壁固定安装有抽液壳体(12),所述抽液壳体(12)的内壁滑动连接有滑柱(13),所述滑柱(13)的左侧壁为弧形结构且与挤压轮(9)的外壁贴合,所述滑柱(13)的右侧壁与抽液壳体(12)的内壁之间设置有弹簧一(20);

所述抽液壳体(12)的右侧壁固定连接有存液壳体(14),所述存液壳体(14)的内壁后侧固定连接有支撑杆一(21),所述支撑杆一(21)的背面固定连接有弹簧二(22),所述弹簧二(22)的背面固定连接有密封球体一(23);所述存液壳体(14)的背面固定连接有抽液管(15),所述抽液管(15)远离存液壳体(14)的一端固定连接有储液箱(17),所述储液箱(17)的底部与安装底板(1)的上表面固定连接,所述存液壳体(14)的内壁前侧固定连接有支撑杆二(24);所述支撑杆二(24)的背面固定连接有弹簧三(25),所述弹簧三(25)的背面固定连接有密封球体二(26);所述存液壳体(14)的正面固定连接有导液管(16),所述导液管(16)远离存液壳体(14)的一端延伸至进料罩(4)的上方,所述离心壳体(3)的内设置有离心筒(30),所述离心筒(30)的外壁底部固定连接有套环(32),所述离心壳体(3)的内壁开设有供套环(32)滑动连接的弧形滑槽。

4.根据权利要求3所述的一种干细胞提取离心抽取工艺,其特征在于:所述离心筒(30)的内壁底部滑动连接有密封板(33),所述密封板(33)的底部中间位置与安装底板(1)的顶部之间设置有弹簧四(35),所述密封板(33)的底部相对弹簧四(35)的左右两侧均设置有具有限位功能伸缩杆(34);所述密封板(33)的顶部固定连接有连接杆(38),所述连接杆(38)的顶端延伸至出水孔(31)的上方且固定连接有间歇下料壳体(37),所述间歇下料壳体(37)的顶端口径大于间歇下料壳体(37)的底端口径,且间歇下料壳体(37)的外壁顶部与离心筒(30)的内壁贴合,所述间歇下料壳体(37)的内壁底部开设有两组落料孔(39)。

5.根据权利要求3所述的一种干细胞提取离心抽取工艺,其特征在于:所述齿轮三(10)的底部固定连接有转轴三(40),所述转轴三(40)的底端固定连接有两组用于封闭两组落料孔(39)的挡板(41);所述挡板(41)为扇形结构,所述挡板(41)的下表面与间歇下料壳体(37)的内壁底部贴合。

6.根据权利要求5所述的一种干细胞提取离心抽取工艺,其特征在于:所述转轴三(40)的底端左右两侧均固定连接有刮片(42),所述刮片(42)为弯折结构,且所述刮片(42)的底部与间歇下料壳体(37)的内壁贴合。

7.根据权利要求6所述的一种干细胞提取离心抽取工艺,其特征在于:在步骤S3中,所述转轴一(7)通过齿轮三(10)带动齿轮四(28)转动,同时带动转轴二(27)和搅拌扇叶(36)转动,搅拌扇叶(36)对投放至间歇下料壳体(37)内的胎盘碎片和胶原酶溶液搅拌,加快胎盘碎片和胶原酶溶液的消化反应速度。

8.根据权利要求7所述的一种干细胞提取离心抽取工艺,其特征在于:在步骤S3中,所述齿轮三(10)通过转轴三(40)带动挡板(41)转动,当挡板位移至落料孔(39)上方时,开始对落料孔(39)封闭,此时胎盘碎片和胶原酶溶液形成的消化液无法从落料孔(39)流出;随着挡板(41)继续转动,落料孔(39)逐渐暴露出来,此时消化液从落料孔(39)流入至间歇下料壳体(37)下方,如此循环,实现间歇出料,使胎盘碎片和胶原酶溶液能在间歇下料壳体(37)内充分消化反应。
