专利号: 2021113662749
申请人: 湖南绿联再生资源有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

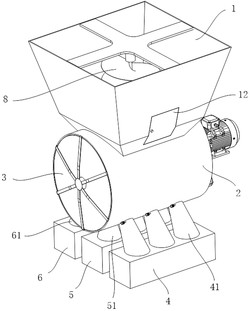

1.一种瓶罐状废品分拣装置,其特征在于,包括:

储瓶仓(1),所述储瓶仓(1)的顶部开口,所述储瓶仓(1)的底部至少开设有一个落瓶口(11);

分拣室(2),设置于所述储瓶仓(1)的下方并与所述落瓶口(11)导通;

盛装仓组,设置于所述分拣室(2)的下方并通过落瓶道与所述分拣室(2)导通;

其中,所述分拣室(2)中至少设置有一个转动辊(3),且所述转动辊(3)的周壁凹陷设置有用于容装瓶罐的容装部(31);

所述容装部(31)能够随所述转动辊(3)转动至与所述落瓶口(11)对齐导通、或转动至与所述落瓶道对齐导通;

所述盛装仓组包括沿所述转动辊(3)的转动方向依次设置第一盛装仓(4)、第二盛装仓(5)和第三盛装仓(6),且分别通过第一落瓶道(41)、第二落瓶道(51)及第三落瓶道(61)与所述分拣室(2)导通;

所述第一落瓶道(41)的进口处设置有第一开关阀板(42),且所述第一开关阀板(42)远离所述分拣室(2)的一侧设置有用于控制所述第一开关阀板(42)开闭状态的金属检测器(421);

所述第二落瓶道(51)的进口处设置有第二开关阀板(52),且所述第二开关阀板(52)远离所述分拣室(2)的一侧设置有弹力件(521),所述弹力件(521)能够使所述第二开关阀板(52)常闭封堵所述第二落瓶道(51);

所述储瓶仓(1)的内底壁还设置有弹震装置(7);

所述弹震装置(7)设置于所述落瓶口(11)的周部,用于向上弹震位于所述落瓶口(11)处的瓶罐状废品;

所述弹震装置(7)包括;

柔性弹震头(71),设置于所述储瓶仓(1)的内底壁且设置成向上的尖头状;

弹震杆(72),设置于所述柔性弹震头(71)的内部,一端与所述柔性弹震头(71)的顶部固定连接,另一端为伸出所述储瓶仓(1)的自由端;

弹性支撑件(73),套设于所述弹震杆(72)的外周部,用于向上弹性支撑所述柔性弹震头(71);

其中,所述转动辊(3)的周壁还设置有凹凸结构(32),且所述凹凸结构(32)能够随所述转动辊(3)转动抵顶所述弹性支撑件(73)。

2.根据权利要求1所述的瓶罐状废品分拣装置,其特征在于,所述储瓶仓(1)中还设置有搅动装置(8);

所述搅动装置(8)用于搅动所述储瓶仓(1)中的瓶罐状废品,使之沿竖直方向升降运动及水平方向扩散运动。

3.根据权利要求2所述的瓶罐状废品分拣装置,其特征在于,所述搅动装置(8)包括:驱动电机(81);

螺旋搅拌叶(82),与所述驱动电机(81)传动连接并沿竖直方向设置于所述储瓶仓(1)的中部;

其中,所述螺旋搅拌叶(82)能够在转动时搅拌所述储瓶仓(1)中的瓶罐状废品使之升降运动及水平方向扩散运动。

4.根据权利要求1所述的瓶罐状废品分拣装置,其特征在于,所述储瓶仓(1)的周壁设置成自上向下的倒八字状;

所述储瓶仓(1)的底壁设置成朝上凸起的圆弧状;

所述落瓶口(11)沿所述储瓶仓(1)的底壁弧线方向间隔设置多个,且每两个所述落瓶口(11)之间设置有一个所述弹震装置(7)。

5.根据权利要求4所述的瓶罐状废品分拣装置,其特征在于,所述分拣室(2)设置为与所述储瓶仓(1)的底壁适配的圆筒状;

所述转动辊(3)沿水平方向同心塞装于所述分拣室(2)的内部,并与所述分拣室(2)内周壁间隔。

6.根据权利要求5所述的瓶罐状废品分拣装置,其特征在于,所述容装部(31)包括多个沿所述转动辊(3)的周壁呈环形阵列设置的凹陷孔。

7.根据权利要求6所述的瓶罐状废品分拣装置,其特征在于,所述容装部(31)沿所述转动辊(3)的轴向间隔设置有多组,且一组所述容装部(31)分别对应一个所述盛装仓组。

8.根据权利要求1所述的瓶罐状废品分拣装置,其特征在于,所述储瓶仓(1)的侧壁还设置有开关门(12)。
