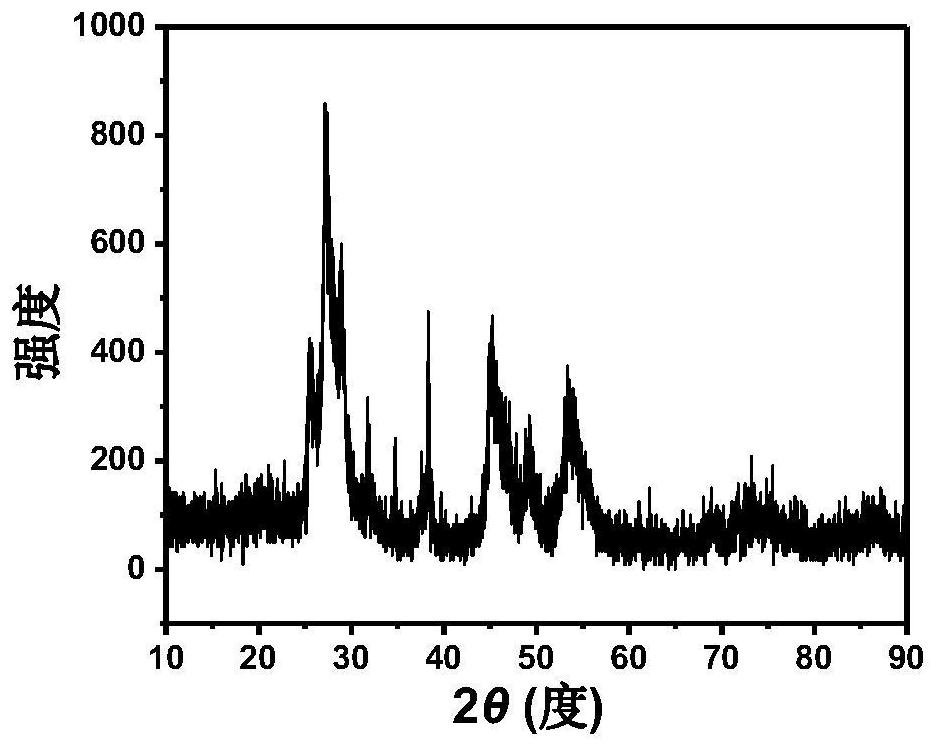

1.一种兼具B掺杂和S空位以及肖特基结的B‑ZCSv/Cd光催化剂，其特征在于，所述材料兼具B掺杂和S空位以及肖特基结的特性；所述B的掺杂量为0～4.5wt％，优选为3～

3.2wt％；

2.根据权利要求1所述的兼具B掺杂和S空位以及肖特基结的B‑ZCSv/Cd光催化剂材料的制备方法，其特征在于，包括：

(1)将一定摩尔比的二价锌前驱体和二价镉前驱体与硫源经水热反应制备得到ZnxCd1‑xS；

(2)将制备得到的ZnxCd1‑xS与一定质量的NaBH4进行物理研磨，在惰性气氛下加热处理一定时间。

3.根据权利要求2所述的制备方法，其特征在于，所述二价锌前驱体可以为乙酸锌、硝酸锌、氯化锌、硫酸锌中的至少一种；所述二价镉前驱体可以为乙酸镉、硝酸镉、氯化镉、硫酸镉中的至少一种；所述硫源可以为硫脲、硫代乙酰胺中的至少一种。

4.根据权利要求2、3所述的制备方法，其特征在于，所述二价锌前驱体与二价镉前驱体的摩尔为1:1至1:9；水热温度为160℃‑200℃；水热时间为6‑24小时。

5.根据权利要求2‑4中任一项所述的制备方法，其特征在于，所制备的ZnxCd1‑xS与NaBH4质量比为10:1～2:1；惰性气氛可以为氮气、氩气、氦气中的至少一种；加热温度为350‑500℃；加热时间为1‑3h。

6.根据权利要求2‑4中任一项所述的制备方法，其特征在于，通过一步NaBH4后处理就可以获得兼具B掺杂和S空位以及肖特基结的B‑ZCSv/Cd光催化剂。

7.一种如权利要求1或2所述兼具B掺杂和S空位以及肖特基结的B‑ZCSv/Cd光催化剂材料用于废水中直接产氢的同时实现染料降解。
