专利号: 2021113744255
申请人: 山西华兴铝业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

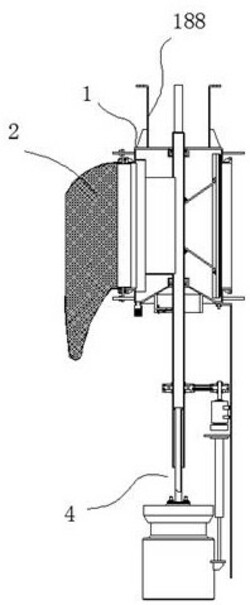

1.一种工业生产粉尘收集器,其特征在于:包括圆形的容器(1),所述容器(1)的外壁处环形设置有2个以上的出风口(101),在所述出风口(101)处可拆卸地安装有集尘装置(2);

所述容器(1)具有一个锥形上凸的导料罩(102);在所述导料罩(102)的轴心处穿插有一风管(3),所述风管(3)的上端封闭,所述风管(3)分别和所述容器(1)以及所述导料罩(102)之间配合有轴承(111)和轴封(112),所述轴封(112)密封于所述轴承(111)的内侧;所述风管(3)的下端设置回转进风装置(4),所述风管(3)位于所述容器(1)内部的那一部分的外壁处设置有出风罩(301),所述出风罩(301)贴合所述容器(1)的内壁;所述风管(3)位于所述容器(1)内部的那一部分的外壁处设置有连杆(302),通过所述连杆(302)配合有一刮板(303),所述刮板(303)的内部嵌入有橡胶板(304),在所述橡胶板(304)的外弧形面上均布植入有刷毛(305),所述刷毛(305)作用于所述容器(1)的内壁;所述出风罩(301)和所述出风口(101)适配,此时从所述回转进风装置(4)处送入的带有颗粒物的空气经由出风罩(301)后再经由所述出风口(101)后进入至所述集尘装置(2)内;当该集尘装置(2)需要清理时,旋转风管(3),使得出风罩(301)与下一个集尘装置(2)适配;所述容器(1)与建筑物之间配合有连接件(188)。

2.根据权利要求1所述的工业生产粉尘收集器,其特征在于:在所述容器(1)的底部,位于所述导料罩(102)的外侧设置有排废口(121),在所述排废口(121)处设置有可螺旋转出的收集瓶(131),所述收集瓶(131)的表面局部有滤孔(141)。

3.根据权利要求1所述的工业生产粉尘收集器,其特征在于:所述集尘装置(2)包括插入至所述出风口(101)内的框架(201),在所述框架(201)的外壁处设置有外边部分(202),在所述框架(201)远离所述出风口(101)的那一端设置有除尘布袋(203),所述除尘布袋(203)和所述框架(201)之间配合有卡箍(204);在所述容器(1)的外壁处,位于所述出风口(101)的上下侧设置有连接螺栓(121);所述连接螺栓(121)穿过所述外边部分(202)后配合有螺母(131)。

4.根据权利要求3所述的工业生产粉尘收集器,其特征在于:所述出风口(101)的外侧设置有第一外边部分(141),所述第一外边部分(141)的表面设置有凹槽(151),在所述凹槽(151)内设置有密封条(161),所述密封条(161)的内部具有中空腔;所述密封条(161)被挤压在所述外边部分(202)和所述第一外边部分(141)之间;所述螺母(131)旋入时推动所述外边部分(202),直至外边部分(202)接触所述密封条(161),并局部压入所述密封条(161),此时的密封条(161)形变具有形变空间,此时的所述框架(201)可沿着所述出风口(101)方向移动1 4mm。

~

5.根据权利要求1所述的工业生产粉尘收集器,其特征在于:所述回转进风装置(4)包括安装于所述容器(1)底部的机架板(401),以及安装于所述机架板(401)上的电机(402),所述电机(402)的输出端安装有主动带轮(403),在所述风管(3)的外部设置有从动带轮(333),所述主动带轮(403)和所述从动带轮(333)之间配合有传动带(404);在所述机架板(401)上安装有电动推杆(405);所述电动推杆(405)的输出端安装有风机(406),所述风机(406)的出风位置处安装有活动管(407),所述活动管(407)和所述风管(3)同轴,所述活动管(407)外壁的靠近顶部位置处开设有密封圈(441),所述密封圈(441)的外壁处弧形过渡,且与所述风管(3)的内壁之间线接触;在所述导流罩(102)和所述风管(3)之间设置有角度定位装置(5)。

6.根据权利要求5所述的工业生产粉尘收集器,其特征在于:所述角度定位装置(5)包括设置于所述导流罩(102)底部位置处的圆环形的外壳(501),所述外壳(501)的内壁处设置有环形槽(502),在所述环形槽(502)的槽底位置处设置有球形的定位槽(503),所述定位槽(503)对应所述出风口(101);所述角度定位装置(5)还包括设置于所述风管(3)外壁处的套管(504);在所述套管(504)内安插有定位轴(505),所述定位轴(505)远离所述套管(504)的那一端球形过渡,并与所述环形槽(502)适配;当所述定位轴(505)配入所述定位槽(503)内时锁定;在所述定位轴(505)上设置有挡圈(506);在所述定位轴(505)上套设有弹簧(507);所述弹簧(507)作用于所述挡圈(506)和所述套管(504)之间;在所述套管(504)的外壁处设置有条形槽(511),在所述定位轴(505)的外壁处设置有螺栓(512),所述螺栓(512)穿过所述条形槽(511)后配合有螺母(513)。

7.一种如权利要求1至6中任一项所述的工业生产粉尘收集器的收集方法,其特征在于:包括以下步骤:

步骤1:首先,将该粉尘收集器与建筑物之间安装,安装位置为粉尘集中产生的位置;

步骤2:调节风管(3)的位置,使得出风罩(301)与其中一个出风口(101)相对;

步骤3:通过旋转进风装置(4)向着风管(3)的内部送风,送入的混合有颗粒物的空气经由风管(3)后再经由出风口(101),然后通过集尘装置(2)进行过滤,空气穿过集尘装置(2)后外排;

步骤3:当作业中的集尘装置(2)需要清洁时,关闭旋转进风装置(4),然后旋转风管(3),使得出风罩(301)与下一个出风口(101)相对,然后再打开旋转进风装置(4),并拆卸掉需要清洁的集尘装置(2);

步骤4:重复上述步骤,即可实现颗粒物的处理。
