专利号: 2021113755565
申请人: 徐后兵
专利类型:发明专利
专利状态:授权未缴费
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

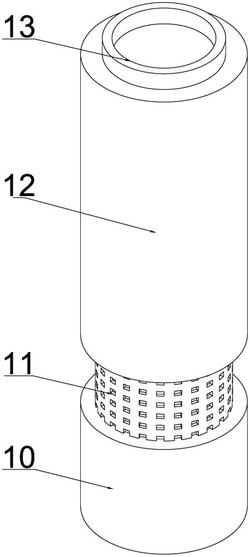

1.一种防叶轮抱死的潜水泵,包括第一外壳体(10),其特征在于,所述第一外壳体(10)上端外侧固设有进水板(11),所述进水板(11)上端固设有第二外壳体(12),所述第二外壳体(12)上端固设有连接口(13),所述第一外壳体(10)内底部设有电机(14),所述电机(14)上端滑动设有电机连接轴(15),所述电机连接轴(15)上端连接有主动轴(16),所述主动轴(16)上部沿主动轴(16)高度方向固设有多个叶轮(18),所述主动轴(16)下部第一外壳体(10)上端中部固设有辅助转动装置(17),所述第二外壳体(12)内中部固设有连接环(19),所述连接环(19)上端设有储水腔(20),所述储水腔(20)上端中部出口处滑动设有密封垫圈(21);

所述电机连接轴(15)中部沿电机连接轴(15)圆周方向固设有多个限位杆(28),所述主动轴(16)底部与电机连接轴(15)连接处在限位杆(28)同一水平面上内侧圆周设有多个弹性卡块(29),所述弹性卡块(29)与限位杆(28)相抵接,所述主动轴(16)内下端与弹性卡块(29)同一水平面上设有沿主动轴(16)中心对称有多个槽体(30),所述槽体(30)内一侧固设有安装杆(31),所述安装杆(31)的一端滑动设有旋转轴(32),所述旋转轴(32)外连接有安装板(33),所述安装板(33)通过第二弹簧(34)与槽体(30)内壁相连;

所述安装板(33)的一侧设有滑槽(35),所述安装板(33)的一侧滑槽(35)上端设有滑动轨(36),所述滑动轨(36)内滑动设有安装滑块(37),所述槽体(30)内一侧固设有支撑杆(38),所述支撑杆(38)穿过滑槽(35)与安装滑块(37)底部抵接,所述安装滑块(37)一端内滑动设有弹性块(39),所述弹性块(39)通过第三弹簧(40)与安装滑块(37)相连,所述弹性块(39)的输出端固设有第一滑块(41),所述安装板(33)的另一端一侧固设有第一连接杆(42),所述第一连接杆(42)的一端固设有滑动杆(43),所述滑动杆(43)的一端外滑动设有滑动壳体(44),所述滑动壳体(44)内部设有第四弹簧(45)与滑动杆(43)相连,所述槽体(30)内远离安装板(33)的一侧壁上固设有移动壳体(46),所述移动壳体(46)内设有第二滑槽(47),所述第二滑槽(47)内滑动设有第二滑动杆(48),所述第二滑动杆(48)与滑动壳体(44)相抵接;

所述第二滑动杆(48)上一侧外固设有弧形板(49),所述弧形板(49)的一侧设有第五弹簧(50)与第二滑槽(47)一侧内壁相连,所述弧形板(49)的一端固设有传动板(51),所述传动板(51)的一侧沿传动板(51)长度方向设有多个齿槽(52);

所述辅助转动装置(17)内圆周设有多个第一转动轴(53),所述第一转动轴(53)外滑动设有传动齿(54),所述辅助转动装置(17)内圆周设有多个第二转动轴(55),所述第二转动轴(55)与传动齿(54)交叉设置,所述第二转动轴(55)外滑动设有安装辊(56),所述安装辊(56)圆周上设有多个第三滑槽(57),所述第三滑槽(57)内底部固设有第二连接杆(58),所述第二连接杆(58)外滑动设有第二滑动壳体(59),所述第二滑动壳体(59)通过第六弹簧(60)与安装辊(56)相连,所述第二滑动壳体(59)的输出端固设有安装块(61),所述安装块(61)一端中部固设有橡胶块(62)。

2.根据权利要求1所述的一种防叶轮抱死的潜水泵,其特征在于:所述第二外壳体(12)上端内中部面朝第二外壳体(12)的一侧固设有滑动槽底座(23),所述滑动槽底座(23)内滑动设有连接杆(24),所述连接杆(24)的另一端固设有连接盖板(25),所述连接盖板(25)与滑动槽底座(23)之间连接有弹簧(26),所述滑动槽底座(23)侧面圆周固设有限位壳体(27)。
