1.一种双比率型荧光探针的制备方法,其特征在于,包括如下步骤:(1) MOF骨架结构材料的制备:向苯四甲酸溶液中搅拌加入氯化铕六水合物,苯四甲酸和氯化铕六水合物的摩尔比为1: 0.4 1.2,然后置于反应釜中,在100 150℃下反应1 4h,~ ~ ~
然后自然冷却;再搅拌加入硝酸铝九水合物,苯四甲酸与硝酸铝九水合物的摩尔比为1:
1.0 1.8 ;置于反应釜中升温至180 250℃加热15 48 h ,即可得到具有良好晶体形貌的~ ~ ~
MOF骨架结构材料,记为MOF(Al/Eu);
(2) 碳量子点@MOF荧光探针的制备:柠檬酸水溶液中加入尿素,一水合柠檬酸和尿素的摩尔比为1: 3 9;再加入MOF(Al/Eu))晶体粉末,于室温下搅拌6 16 h,倒去上层清液,待~ ~
溶液完全挥发,烘干后,再将烘干后的固体粉末转移至高压反应釜中,于150℃ 250℃煅烧1~
5 h,反应结束后通过离心收集得到淡黄色固体,再经过洗涤,即可得到负载了碳量子点的~
碳量子点@MOFs荧光探针。
2.根据权利要求1所述的双比率型荧光探针的制备方法,其特征在于,所述苯四甲酸溶液的制备是向每10 mL水溶液中添加0.5‑1.5 mg苯四甲酸,搅拌溶解后获得苯四甲酸溶液。

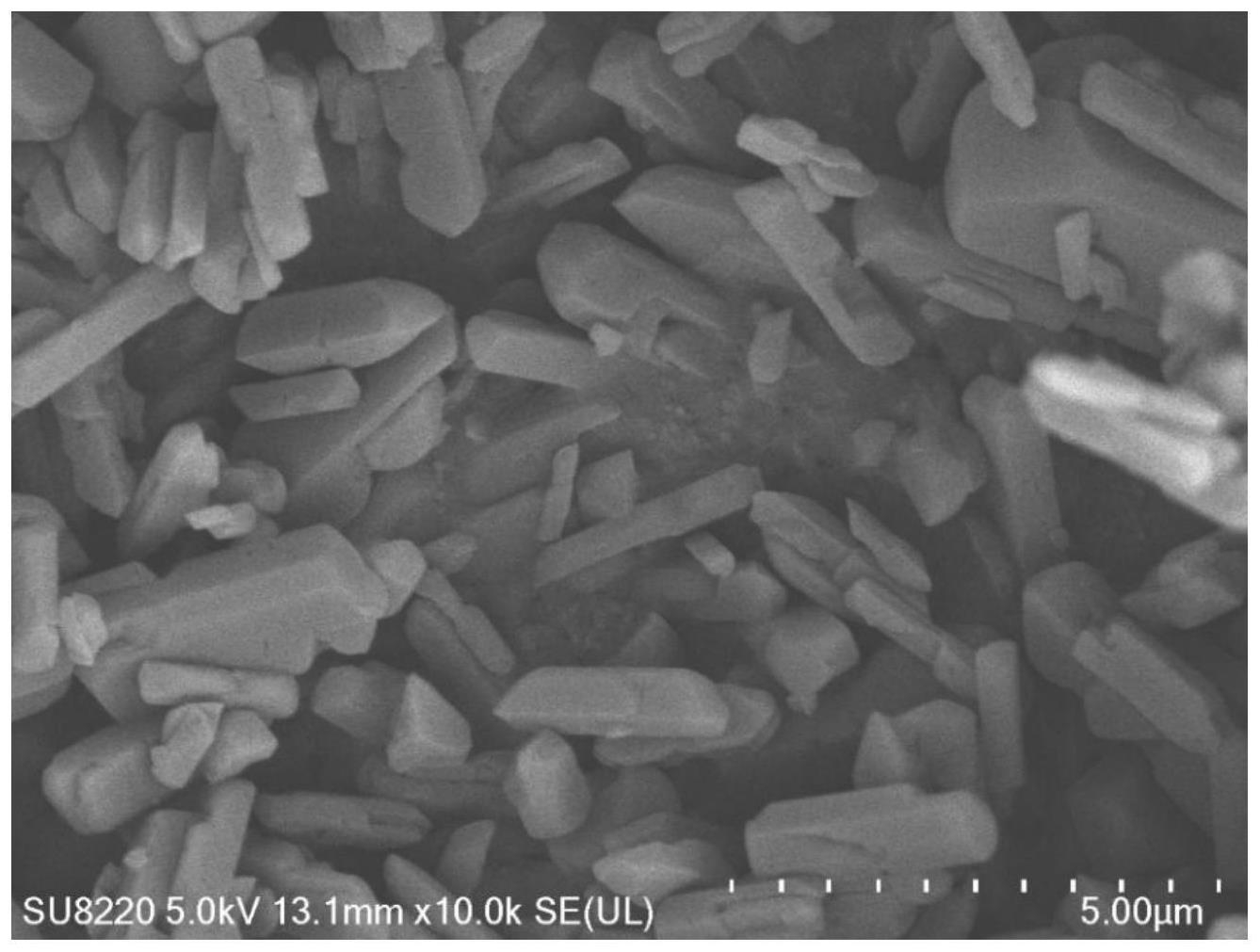

3.根据权利要求1所述的双比率型荧光探针的制备方法,其特征在于,所述步骤(1)中制备的MOF(Al/Eu)晶体颗粒尺寸<2.0μm。
4.根据权利要求1所述的双比率型荧光探针的制备方法,其特征在于,所述柠檬酸水溶液的制备是在每10 mL的水中添加1 10 g的一水合柠檬酸混合溶解制成。
~
5.根据权利要求1所述的双比率型荧光探针的制备方法,其特征在于,步骤(1)中MOF(Al/Eu)晶体制备过程采用程序烘箱,具体控温过程为: (a)升温过程:以1 10℃/min的升温速率升至180 250℃;
~ ~
(b)恒温过程:置于180 250℃保持15 48 h。
~ ~
6.根据权利要求1所述的双比率型荧光探针的制备方法,其特征在于,步骤(2)在高压反应釜中加热制备碳量子点@MOFs荧光探针时,具控温过程为: (a) 升温过程:以2 10℃/min 的升温速率升至150 250℃;
~ ~
(b) 恒温过程:置于150 250℃保持1 5 h。
~ ~
7.如权利要求1 6 任一所述的双比率型荧光探针的应用,其特征在于:所述荧光探针~
在检测气体中的碱性气体小分子的应用。
