专利号: 202111385338X
申请人: 埃飘环境科技(上海)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-11-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

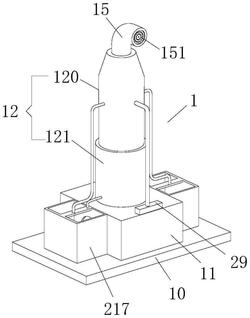

1.一种工业高温废气净化塔,包括净化塔主体(1)和净化装置(2),其特征在于:所述的净化塔主体(1)包括安装底座(10)、循环水箱(11)、净化炉(12)、进气口(13)、填料口(14)和出气管(15),安装底座(10)的下端与已有地面相连,安装底座(10)的上端由下至上依次安装有循环水箱(11)、净化炉(12)和出气管(15),净化炉(12)的侧壁开设有两个填料口(14),净化炉(12)的下端开设有进气口(13),且净化炉(12)内部设置有净化装置(2);

所述的净化装置(2)包括隔板(20)、转动柱(21)、电机(22)、第一承托板(23)、第二承托板(24)、搅拌杆(25)、喷水头(26)、循环水管(27)、分流管(28)、循环泵(29)和挡板(30),隔板(20)固定安装在净化炉(12)内,隔板(20)的中部转动连接有转动柱(21),转动柱(21)的下端安装有电机(22),电机(22)的下端与净化炉(12)的内底壁相连,转动柱(21)的外壁转动连接有第一承托板(23)和第二承托板(24),第一承托板(23)与第二承托板(24)分别位于隔板(20)的上下两侧,第一承托板(23)与第二承托板(24)上均开设有若干通气孔,第一承托板(23)与第二承托板(24)的上方均设置有搅拌杆(25),搅拌杆(25)与转动柱(21)的外壁相连且搅拌杆(25)沿转动柱(21)的外壁均匀分布,搅拌杆(25)与转动柱(21)的内部均开设有空腔且互通,且搅拌杆(25)的下端均匀安装有若干喷水头(26),转动柱(21)的内部转动连接有循环水管(27),循环水管(27)的外壁上下对称安装分流管(28),循环水管(27)远离转动柱(21)的一端贯穿净化炉(12)的内壁并连接有循环泵(29),循环泵(29)与循环水箱(11)相连,且转动柱(21)的内部安装有挡板(30),挡板(30)位于两个分流管(28)之间,且挡板(30)与循环水管(27)转动配合;所述的转动柱(21)的上方设置有圆台(210),圆台(210)的外壁与净化炉(12)内壁相连,圆台(210)的底部开设有若干透气孔,圆台(210)的上端开设有圆形槽(211),圆形槽(211)与透气孔互通,且圆形槽(211)内滑动连接有圆形板(212),圆形板(212)的下端通过弹簧连接有海绵板(213),海绵板(213)与圆形板(212)上均开设有若干圆形孔,海绵板(213)上的圆形孔与圆形板(212)上的圆形孔的数量相等且交错分布,圆形板(212)的上端安装有气缸(214),气缸(214)通过固定座与圆台(210)相连;所述的圆台(210)的底部前后对称开设有通水口,通水口处安装有通水管(216),通水管(216)贯穿第一炉体(120)的内壁并连接有废水箱(217),废水箱(217)与安装底座(10)相连且与循环水箱(11)相连,废水箱(217)与循环水箱(11)上均开设有通槽,相互靠近的两个通槽之间转动安装有阀门,两个通水口之间设置导流槽(218),导流槽(218)开设于圆台(210)的内底壁,且导流槽(218)的左右两端均连通有若干矩形槽(219)。

2.根据权利要求1所述的一种工业高温废气净化塔,其特征在于:所述的循环水箱(11)的内部安装有冷凝管(111)。

3.根据权利要求1所述的一种工业高温废气净化塔,其特征在于:所述的净化炉(12)由第一炉体(120)和第二炉体(121)构成,第一炉体(120)位于第二炉体(121)的上端,且第一炉体(120)的直径小于第二炉体(121)的直径,隔板(20)位于第一炉体(120)与第二炉体(121)的连接处。

4.根据权利要求1所述的一种工业高温废气净化塔,其特征在于:所述的隔板(20)的上端开设有若干通孔,通孔的上端连接有蛇形管道(201),蛇形管道(201)的上端不与第一承托板(23)接触。

5.根据权利要求2所述的一种工业高温废气净化塔,其特征在于:所述的圆形板(212)的下端安装有短柱(215),短柱(215)与透气孔一一对应,且短柱(215)的下端滑动贯穿海绵板(213)。

6.根据权利要求1所述的一种工业高温废气净化塔,其特征在于:所述的出气管(15)呈类L型结构,且出气管(15)内安装有网格板(151)。

7.根据权利要求6所述的一种工业高温废气净化塔,其特征在于:所述的第二承托板(24)的下方设置有接水盘(241),接水盘(241)的下端安装有排水管(242),排水管(242)与废水箱(217)互通。
