专利号: 2021113906584
申请人: 齐鲁工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种超声波二维椭圆振动切削刀具,其特征在于:包括安装在装夹装置内的刀具主体,所述刀具主体包括变幅杆(4),所述变幅杆(4)包括第一圆柱体(4.1),所述第一圆柱体(4.1)的第一端与换能器(1)固定连接,第二端与偏圆锥体(4.2)的大径端连接,所述偏圆锥体(4.2)的小径端与第二圆柱体(4.3)的第一端连接,所述第二圆柱体(4.3)的第二端通过联接螺栓固定刀片(3),所述第一圆柱体(4.1)的中心轴线与换能器(1)的中心轴线重合,所述第二圆柱体(4.3)与第一圆柱体(4.1)相切。

2.根据权利要求1所述的超声波二维椭圆振动切削刀具,其特征在于:所述变幅杆的长度等于超声波的半波长或其整数倍。

3.根据权利要求1所述的超声波二维椭圆振动切削刀具,其特征在于:所述偏圆锥体偏角的范围为20°至120°。

4.根据权利要求1所述的超声波二维椭圆振动切削刀具,其特征在于:所述第一圆柱体(4.1)的直径与第二圆柱体(4.3)的直径之比为2∶1。

5.根据权利要求1所述的超声波二维椭圆振动切削刀具,其特征在于:所述偏圆锥体偏角为59°。

6.根据权利要求1所述的超声波二维椭圆振动切削刀具,其特征在于:所述第一圆柱体(4.1)、第二圆柱体(4.3)、偏圆锥体(4.2)的长度为之比为15∶5∶9。

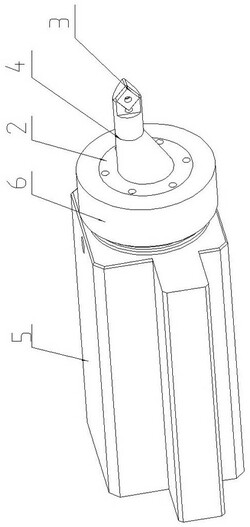

7.根据权利要求1至6任意一项所述的超声波二维椭圆振动切削刀具,其特征在于:所述装夹装置包括内套(6),所述内套(6)的第一端设有凹槽,所述凹槽与安装在变幅杆(4)上的法兰(2)配合。

8.根据权利要求7所述的超声波二维椭圆振动切削刀具,其特征在于:所述法兰(2)设置在变幅杆(4)的节点位置,所述节点位置为变幅杆(4)振幅为零处。

9.根据权利要求8所述的超声波二维椭圆振动切削刀具,其特征在于:所述装夹装置还包括外壳(5),所述内套(6)嵌套在外壳(5)内,并通过H形螺钉连接固定。

10.根据权利要求9所述的超声波二维椭圆振动切削刀具,其特征在于:所述外壳(5)上安装有航空插头(7),所述航空插头的一端连接超声波发生器的接头,另一端连接换能器的接头。
