专利号: 2021113911258
申请人: 重庆彭水县三江口水利综合开发有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

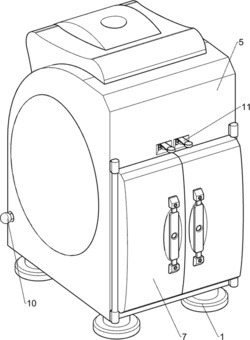

1.一种水利工程施工用图纸防潮防皱储存箱,其特征在于,包括有底座(1)、放置块(3)、夹紧块(4)、容纳机构(5)、压紧机构(6)、封闭机构(7)和防皱机构(8),容纳机构(5)部件底部均匀设有多个底座(1),容纳机构(5)部件内均匀设有多个放置块(3),容纳机构(5)内设有压紧机构(6),压紧机构(6)部件上设有夹紧块(4),容纳机构(5)部件外侧设有封闭机构(7),放置块(3)与压紧机构(6)之间连接有防皱机构(8);容纳机构(5)包括有容纳箱(51)、第一安装块(52)、通风板(53)和放置板(54),容纳箱(51)内三侧均对称设有一组第一安装块(52),每组第一安装块(52)数目为2,多个放置块(3)均匀的连接在每组第一安装块(52)上,两侧的第一安装块(52)之间均连接有放置板(54),一侧的第一安装块(52)之间连接有通风板(53),容纳箱(51)一侧开有通风孔(55),底座(1)连接在容纳箱(51)底部;压紧机构(6)包括有导向块(61)、第一导向杆(62)、第一弹簧(63)和第一连接杆(64),容纳箱(51)内顶部与放置板(54)底部均设有多个导向块(61),导向块(61)内均滑动式设有第一导向杆(62),相邻的第一导向杆(62)与导向块(61)之间均连接有第一弹簧(63),三侧的第一导向杆(62)之间均连接有第一连接杆(64);封闭机构(7)包括有封闭块(71)、第二安装块(72)、转杆(73)、第三安装块(74)、第一螺栓(75)和拉带(76),容纳箱(51)两侧均对称设有第二安装块(72),两侧的第二安装块(72)之间均转动式连接有转杆(73),转杆(73)上均设有封闭块(71),封闭块(71)内侧均对称设有第三安装块(74),两侧的第三安装块(74)之间均连接有拉带(76),拉带(76)与相邻的第三安装块(74)之间均螺纹式连接有第一螺栓(75);防皱机构(8)包括有压轮(81)、连接环(82)、第四安装块(83)、第一连接块(84)、下压块(85)、第二连接杆(86)、第二弹簧(87)、第二螺栓(88)和扭力弹簧(89),容纳箱(51)内顶部一侧与放置板(54)底部一侧均对称设有第四安装块(83),三侧的第四安装块(83)之间均滑动式连接有第二连接杆(86),相邻的第二连接杆(86)与第四安装块(83)之间均连接有第二弹簧(87),第二连接杆(86)上均对称设有第二螺栓(88),第二螺栓(88)上均转动式设有第一连接块(84),第一连接块(84)与相邻的第二螺栓(88)之间均连接有两根扭力弹簧(89),第一连接块(84)底部均设有连接环(82),连接环(82)内均转动式设有压轮(81),第一连接杆(64)一侧均对称设有下压块(85),下压块(85)与第二连接杆(86)对应配合。

2.如权利要求1所述的一种水利工程施工用图纸防潮防皱储存箱,其特征在于,还包括有除湿机构(9),除湿机构(9)包括有风扇(91)、第一推杆(92)、挡板(93)、第二连接块(94)、第三连接块(95)、压杆(96)、斜板(97)、第五安装块(98)、第三弹簧(99)和第一调节块(910),一侧放置板(54)底部一侧对称设有第五安装块(98),第五安装块(98)上均滑动式设有第三连接块(95),第三连接块(95)与相邻的第五安装块(98)之间均连接有第三弹簧(99),第三连接块(95)连接有压杆(96),压杆(96)与第二连接杆(86)配合,通风板(53)内滑动式设有挡板(93),挡板(93)一侧设有斜板(97),容纳箱(51)内底部设有风扇(91),风扇(91)上滑动式设有第一调节块(910),第一调节块(910)后侧设有第一推杆(92),第一推杆(92)顶部一侧与挡板(93)之间连接有第二连接块(94)。

3.如权利要求2所述的一种水利工程施工用图纸防潮防皱储存箱,其特征在于,还包括有提示机构(10),提示机构(10)包括有提示块(1001)、第二推杆(1002)、第四弹簧(1003)、推块(1004)、第五弹簧(1005)和第二导向杆(1006),容纳箱(51)一侧设有第二导向杆(1006),第二导向杆(1006)上滑动式设有推块(1004),推块(1004)与第二导向杆(1006)之间连接有第五弹簧(1005),容纳箱(51)一侧滑动式设有第二推杆(1002),第二推杆(1002)与第二导向杆(1006)滑动式连接,第二推杆(1002)与容纳箱(51)之间连接有第四弹簧(1003),第二推杆(1002)一端设有提示块(1001),提示块(1001)可穿出容纳箱(51)。

4.如权利要求3所述的一种水利工程施工用图纸防潮防皱储存箱,其特征在于,还包括有卡死机构(11),卡死机构(11)包括有第二调节块(1101)、第六弹簧(1102)、卡块(1103)、第六安装块(1104)、顶块(1105)和第七弹簧(1106),封闭块(71)一侧均设有第六安装块(1104),第六安装块(1104)内均滑动式设有顶块(1105),顶块(1105)与相邻的第六安装块(1104)之间均连接有第七弹簧(1106),容纳箱(51)一侧对称滑动式设有第二调节块(1101),第二调节块(1101)与容纳箱(51)之间均连接有第六弹簧(1102),第二调节块(1101)底部均设有卡块(1103)。
