1.一种黑滑石/氧化石墨烯/橡胶纳米复合材料，其特征在于所述黑滑石/氧化石墨烯/橡胶纳米复合材料由以下质量配比的各组分制成：橡胶胶乳100质量份，细度为800‑1250目的黑滑石粉10‑30质量份，氧化石墨烯0.5‑5质量份，絮凝剂0.5‑2质量份，防老剂0.2‑3质量份，促进剂1‑5质量份，硫化剂8‑15质量份，活性剂1‑5质量份；

所述絮凝剂为硫酸铝、氯化铝、氯化钙、硫酸铁、氯化铁、聚合硫酸铝、聚合硫酸铁、聚磷氯化铝、聚硅酸硫酸铁中的一种或两种以上的混合物；所述防老剂为防老剂TMQ、防老剂TPPD、防老剂4020、防老剂4020、防老剂AH、防老剂AP、防老剂BA中的一种或两种以上的混合物；所述促进剂为噻唑类促进剂、次磺酰胺类促进剂、秋兰姆类促进剂、硫脲类促进剂、醛氨类促进剂、二硫代氨基甲酸盐类促进剂、胍类促进剂或黄原酸盐类促进剂中的一种或者两种以上的混合物；所述硫化剂为硫磺、金属氧化物、过氧化物类硫化剂中的一种或者两种以上的混合物；所述活性剂为脂肪酸类活性剂、皂类活性剂、胺类活性剂、多元醇类活性剂、氨基醇类活性剂中的一种或两种以上的混合物；所述的橡胶胶乳的质量以其含固量计。

2.如权利要求1所述的黑滑石/氧化石墨烯/橡胶纳米复合材料，其特征在于：所述橡胶胶乳为天然胶乳、丁苯胶乳、顺丁胶乳、异戊胶乳、氯丁胶乳、丁基胶乳、丁腈胶乳、氟橡胶胶乳、硅橡胶胶乳中的一种或两种以上的混合胶乳。

3.如权利要求2所述的黑滑石/氧化石墨烯/橡胶纳米复合材料，其特征在于：所述橡胶胶乳的固含量是10‑80wt％。

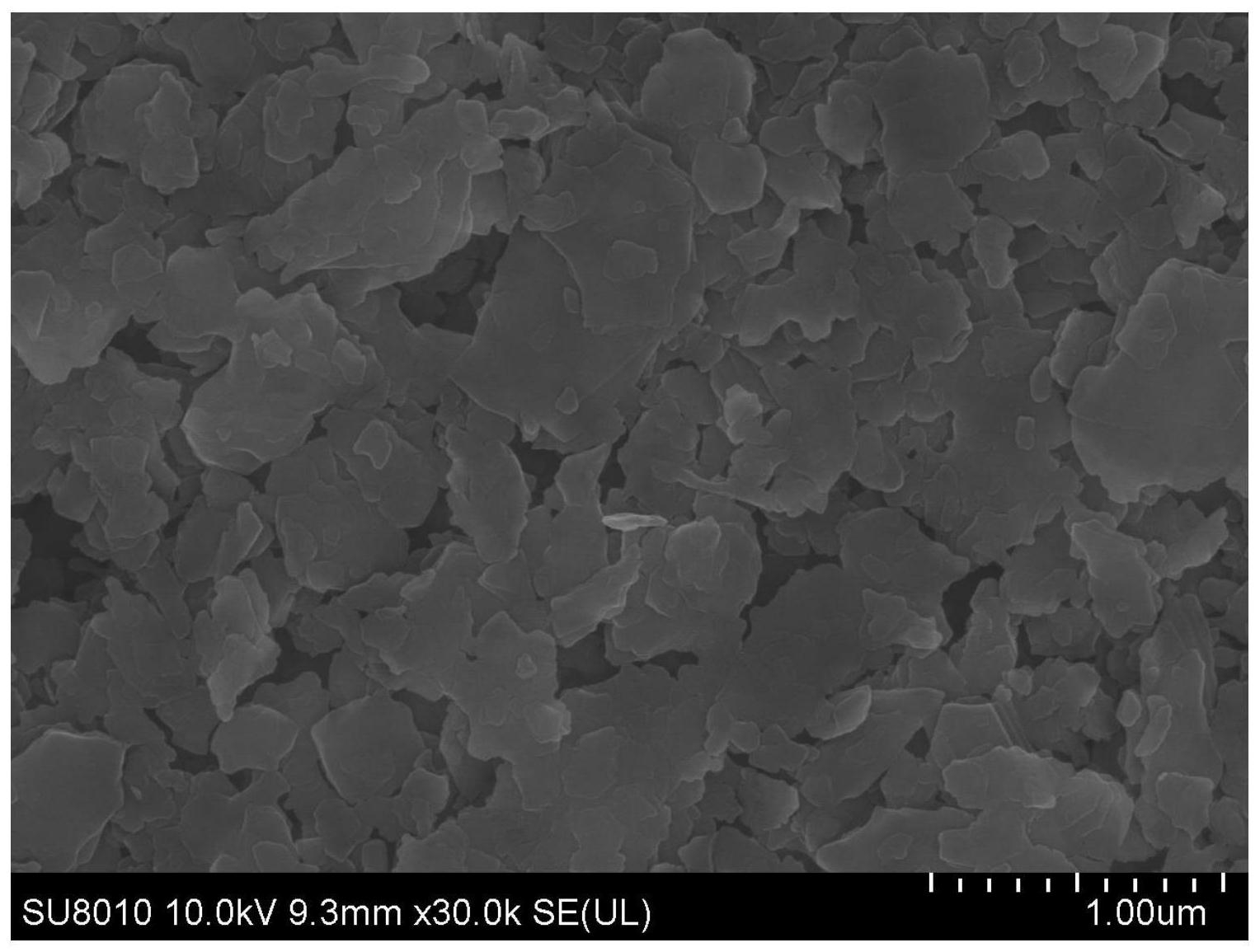

4.如权利要求1所述的黑滑石/氧化石墨烯/橡胶纳米复合材料，其特征在于所述细度为800‑1250目的黑滑石粉按如下方法制备：将黑滑石原矿清洗泥垢、晾干、破碎后，将所得破碎后的黑滑石加入体积比为1:1的乙醇与水的混合溶液中，用行星球磨机在800r/min的转速下湿法球磨6h，离心，用水离心洗涤3次后，烘干，再在行星球磨机中500r/min的转速下干磨15min，依次过800目筛和1250目筛后，得到所述细度为800‑1250目的黑滑石粉。

5.如权利要求1所述的黑滑石/氧化石墨烯/橡胶纳米复合材料，其特征在于：所述金属氧化物为氧化锌、氧化镁、氧化铅、氧化钙中的一种或两种以上的混合物。

6.如权利要求1所述的黑滑石/氧化石墨烯/橡胶纳米复合材料，其特征在于：所述活性剂为硬脂酸、软脂酸、油酸或月桂酸。

7.如权利要求6所述的黑滑石/氧化石墨烯/橡胶纳米复合材料，其特征在于：所述活性剂为硬脂酸。

8.如权利要求1所述的黑滑石/氧化石墨烯/橡胶纳米复合材料的制备方法，其特征在于所述方法包括以下步骤：

(1)黑滑石/氧化石墨烯复合悬浮液的制备：取组方量的细度为800‑1250目的黑滑石粉、氧化石墨烯，分别加水，得到黑滑石悬浮液、氧化石墨烯悬浮液，混合并均匀分散，得到黑滑石/氧化石墨烯复合悬浮液；

(2)共混、絮凝：将步骤(1)中制备的黑滑石/氧化石墨烯复合物与组方量的橡胶微粒混合，温度保持在60‑80℃搅拌0.5‑2h，加入絮凝剂，静置2‑4h、60‑120℃干燥脱水，制得黑滑石/氧化石墨烯/橡胶纳米复合材料半成品；

(3)混炼：将步骤(2)制备的黑滑石/氧化石墨烯/橡胶纳米复合材料半成品与组方量的防老剂、促进剂、硫化剂、活性剂混合后，在双辊开炼机上混炼均匀，制得混炼胶；所述混炼的温度为25‑45℃，时间为0.5‑2h；

(4)硫化：将步骤(3)制备的混炼胶在平板硫化机上进行硫化，得到所述黑滑石/氧化石墨烯/橡胶纳米复合材料；所述硫化的压力为10‑20MPa，温度为120‑180℃，时间为0.5h‑1h。

9.如权利要求8所述的黑滑石/氧化石墨烯/橡胶纳米复合材料的制备方法，其特征在于：步骤(1)中所述黑滑石悬浮液的浓度为5‑15wt％；所述氧化石墨烯悬浮液的浓度为2‑

4wt％。

10.如权利要求8所述的黑滑石/氧化石墨烯/橡胶纳米复合材料的制备方法，其特征在于：步骤(2)中所述絮凝剂以絮凝剂水溶液的形式加入，所述絮凝剂水溶液的浓度为2‑

10wt％。
